Anschlüsse
O
VIDEO
L
R
AUDIO
AV IN
VD
HD
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
COMPONENT/RGB IN
(VCR)
AV1
AV2
(DVD)
TV out
Anschlüsse an die TUNER-Eingangsbuchse
Die TUNER-Eingangsbuchse ist für die Verwendung von zukünftigen, externen, kompatiblen Geräten vorgesehen.
Hinweis:
(1) Ändern Sie die Einstellung “Component/RGB in Wählen” im Menü “Installation” auf “RGB”. (Siehe Seite 30, 32)
(2) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
TUNER
VD
HD
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
L
R
COMPONENT/RGB IN
AUDIO
R
G
B
L
HD
VD
R
RCA-BNC-Adapter
2 RCA-
Audiokabel
3 RCA-
Videokabel

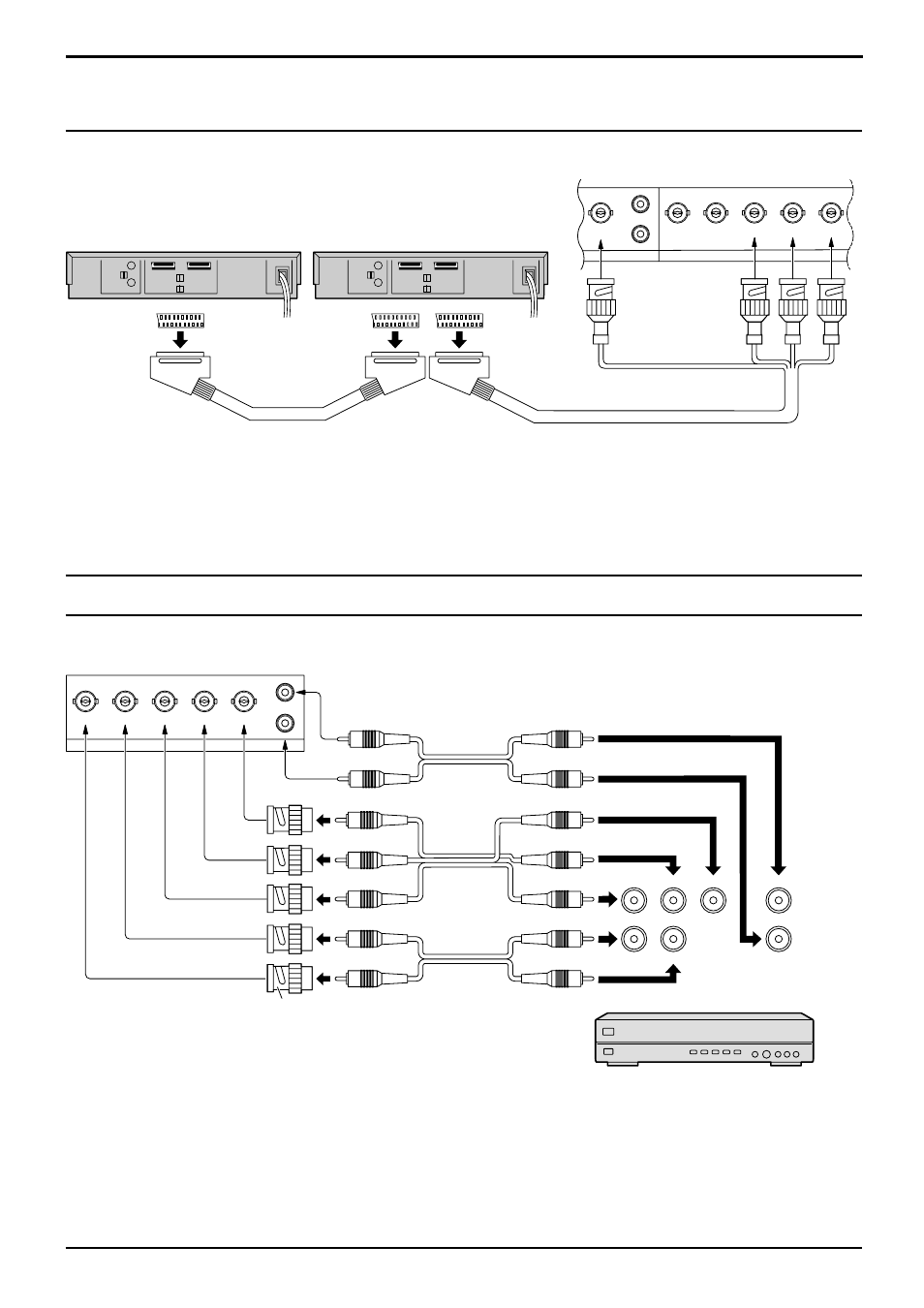

Anschlüsse von VCR und DVD(SetTopBox) im RGB-Betrieb mit Scart
Hinweis:
VCR ausgeschaltet: Die Wiedergabe des DVD-Players erfolgt im RGB-Betrieb. Das Plasmagerät muss auf den RGB-
Anschluss gestellt werden.
VCR eingeschaltet: Das Plasmagerät muss auf den Component-Anschluss gestellt werden.
