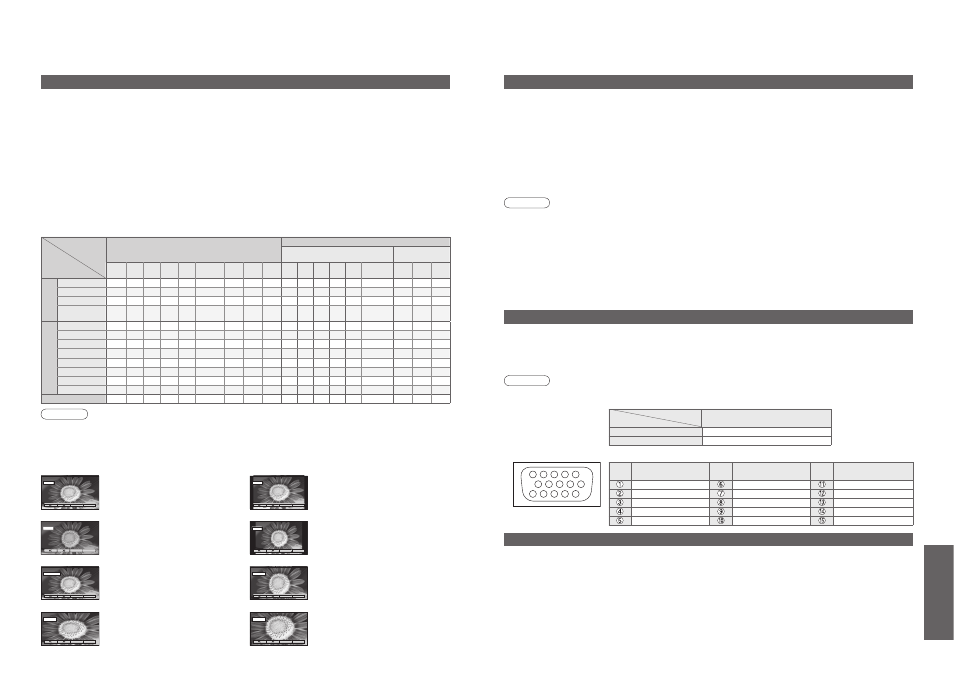

Technische Informationen
Bildseitenverhältnis
Signalbezeichnung
Bildseitenverhältnisse
Bildseitenverhältnis-Steuersignal
Breitformatsignal (WSS)
Steuersignal über
SCART-Buchse (Stift 8)
Auto
Aspekt 16:9 14:9 Aspekt 4:3
4:3
Vollformat Zoom1 Zoom2 Zoom3 TV AV1 AV2 AV3 AV4
Komponen-
tensignal AV1 AV2 AV3
TV/A
V1/A
V2/
AV3/A
V4
PAL I
O
O
O
O
O
-
O
O
O
O O O O O
-
O
O
O
PAL 525/60
O
O
O
O
O
-
O
O
O
- - - - -
-
O
O
O
M.NTSC
O
O
O
O
O
-
O
O
O
- - - - -
-
O
O
O
NTSC
(nur AV-Eingang) O
O
O
O
O
-
O
O
O
- - - - -
-
O
O
O
COMPONENT/HDMI
525(480)/60i
O
O
O
O
O
-
O
O
O
- - - - -
-
-
-
-
525(480)/60p
O
O
O
O
O
-
O
O
O
- - - - -
-
-
-
-
625(576)/50i
O
O
O
O
O
-
O
O
O
- - - - -
O
-
-
-
625(576)/50p
O
O
O
O
O
-
O
O
O
- - - - -
O
-
-
-
750(720)/50p
O
O
O
O
O
O
O
O
O
- - - - -
-
-
-
-
750(720)/60p
O
O
O
O
O
O
O
O
O
- - - - -
-
-
-
-
1125(1080)/50i
O
O
O
O
O
O
O
O
O
- - - - -
-
-
-
-
1125(1080)/60i
O
O
O
O
O
O
O
O
O
- - - - -
-
-
-
-
PC-Eingang
-
O
-
-
O
-
-
-
-
- - - - -
-
-
-
-
Hinweise
•
Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das
Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand.
•
Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird,
justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Videorecorders.)
•
Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)
Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat
und Bildseitenverhältnis auswählen. (S. 10)
■
Auto Aspekt: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den
gesamten Bildschirm ausfüllt. Dies erfolgt anhand eines vierstufigen Verfahrens, bei dem das Gerät ermittelt, ob
es sich beim angezeigten Bild um ein Breitformatbild handelt.
Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem
Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche
Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.
Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten
Bildseitenverhältnisses angewandte Verfahren wie folgt:
Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein Steuersignal
über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete Breitformat-
Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung. Die Anzeige
„Auto Aspekt“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand erfasst
werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild, so dass es
den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.
14:9
16:9
Das Bild wird ohne Verzerrungen im
echten (anamorphen) Format 16:9
angezeigt.
Das Bild wird ohne Vergrößerung mit
einem Bildseitenverhältnis von 14:9
angezeigt.
14 : 9
16 : 9
Zoom3
Zoom2
Das Bild wird ohne Verzerrungen bild-
schirmfüllend mit einem Bildseitenver-
hältnis von 16:9 im echten (anamorphen)
Letterbox-Format angezeigt.
Das Bild wird ohne Verzerrungen bildschirmfüllend
mit einem Bildseitenverhältnis von 21:9 im echten
(anamorphen) Letterbox-Format angezeigt. Das
Bild wird mit einem Bildseitenverhältnis von 16:9
in seiner maximalen Größe (geringfügig
vergrößert) angezeigt.
Zoom3
Zoom2
HDMI-Anschluss
Anschließen eines Personalcomputers
Klemme
Signal
Klemme
Signal
Klemme
Signal
R
GND (Masse)
NC (nicht verwendet)
G
GND (Masse)
NC (nicht verwendet)
B
GND (Masse)
HD/SYNC
NC (nicht verwendet)
NC (nicht verwendet)
VD
GND (Masse)
GND (Masse)
NC (nicht verwendet)
Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt
des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.
•
Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale Abtastfrequenz
59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige gewährleistet).
•
Für den Anschluss an die DOS/V-kompatible 15-polige D-sub-Buchse dieses Gerätes ist kein PC-Adapter erforderlich.
Hinweise
•
Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
•
Einzelheiten zu den geeigneten PC-Signalen finden Sie auf S. 28.
•
Maximale Anzeigeauflösung
•
Stiftbelegung der 15-poligen D-sub-Buchse
TH-42PV62E
4:3
768 × 768 Bildpunkte
16:9
1.024 × 768 Bildpunkte
Bildseitenverhältnis
Modell-Nr.
1
6
7
8
3
9
4
5
10
15 14 13 12 11
2
•
Bei HDMI handelt es sich um die erste volldigitale AV-Schnittstelle in der Unterhaltungselektronik, die eine ohne
Datenkomprimierung arbeitende Norm erfüllt.
•
Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, schließen Sie es über ein DVI-HDMI-
Adapterkabel (∗2) an die Buchse HDMI1 dieses Gerätes an.
•
Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Buchsen AUDIO IN dieses Gerätes an.
•
Audioeinstellungen können im Eintrag „HDMI1 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 14)
•
Kompatible Audiosignal-Abtastfrequenzen (2-kanaliger Linear-PCM-Ton): 48 kHz, 44,1 kHz, 32 kHz
(∗1): HDMI-kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet. (∗2): Im Fachhandel erhältlich.
Die HDMI-Schnittstelle (High Definition Multimedia Interface) dieses Gerätes gestattet die Wiedergabe von hochauflösenden
Digitalbildern und hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.
Ein HDMI-kompatibles Gerät (∗1) mit HDMI- oder DVI-Ausgangsbuchse, z.B. ein Kabeltuner oder DVD-Player, kann mit
Hilfe eines HDMI-Kabels (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers angeschlossen werden.
Hinweise
•
Die Buchse HDMI2 ist ausschließlich auf die Zuleitung von Digitalsignalen ausgelegt.
•
Der Anschluss eines PC an diese Schnittstelle ist nicht möglich.
•
720p/1080i-Signale werden vor der Ausgabe auf den Bildschirm umformatiert.
•
Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen
Sie die Einstellung „16:9“.
•
Die HDMI-Buchsen dieses Gerätes entsprechen dem Typ A.
•
Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an eine der Eingangsbuchsen COMPONENT, S-
VIDEO oder VIDEO angeschlossen werden, denen analoge Signal zugeleitet werden können.
•
Dem HDMI-Eingang dieses Gerätes können ausschließlich Bildsignale der folgenden Formate zugeleitet werden:
480i, 480p, 576i, 576p, 720p und 1080i. Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe ggf. an.
•
Einzelheiten zu den geeigneten HDMI-Signalen finden Sie auf S. 28.
•
Technische Informationen
Aspekt
Das Bild wird mit einem Bildseitenverhält-
nis von 4:3 bildschirmfüllend angezeigt.
Nur am linken und rechten Bildrand
macht sich eine gewisse Ausdehnung
des Bilds bemerkbar.
Aspekt
4:3
Das Bild wird ohne Verzerrungen mit dem
herkömmlichen Bildseitenverhältnis von
4:3 angezeigt.
4 : 3
Steuerung mit HDMI
•
Dazu muss diese Funktion am angeschlossenen Gerät aktiviert sein. Einzelheiten hierzu finden Sie in der
Bedienungsanleitung des Zusatzgerätes.
•
Nach einer Änderung des Anschlusses oder der Einrichtung schalten Sie den Fernseher bei eingeschaltetem Zusatzgerät erneut ein.
•
Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet.
•
Das angeschlossene Gerät kann selbst dann über die Fernbedienung des Fernsehers betätigt werden, wenn
sich der Fernseher im Bereitschaftsmodus befindet.
•
Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
•
Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen.
•
Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm.
•
Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers aktiviert
werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des verwendeten Verstärkers.
Wenn ein HDMI-Anschluss an bestimmte Panasonic-Geräte hergestellt wird, ist ein automatischer Wiedergabestart
bzw. ein bequemer Heimkino-Betrieb möglich.
Zoom1
Das Bild wird ohne Verzerrungen mit
einem Bildseitenverhältnis von 16:9 im
Letterbox-Format oder mit einem Bild-
seitenverhältnis von 4:3 angezeigt.
Zoom1
4:3 Vollformat
4:3 Vollformat
Das Bild wird mit einem Bildseitenverhält-
nis von 4:3 angezeigt und dabei horizontal
ausgedehnt, um den Bildschirm zu füllen.
