10

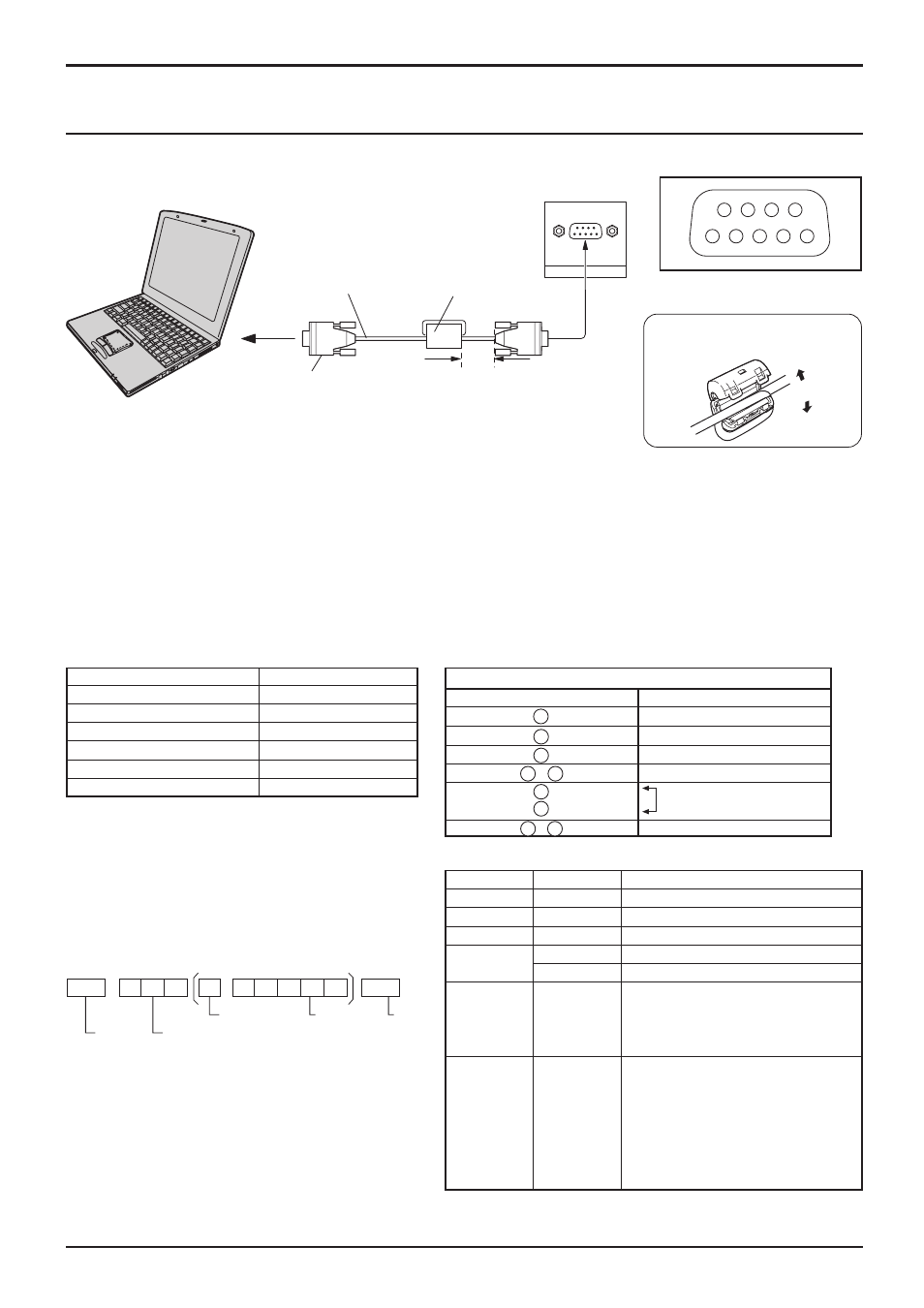

Anschluss an die SERIAL-Buchsen
Hinweise:
• Zum Anschluss eines Computers an das LCD-Display ein RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.
Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das LCD-Display mit einem
angeschlossenen Computer zu steuern.
Im Computer muss dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert sein, die die
nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm für eine Programmiersprache
zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms
verwiesen.
Für die Steuerung des LCD-Displays mit einem Computer wird die SERIAL-Buchse verwendet.
Anschlüsse
9 8 7 6
5 3 2 1 4
SERIAL
Klemmenbelegung des RS-
232C-Adapterkabels
Grundformat der Steuerbefehle
Die Übertragung eines Steuersignals vom Computer
beginnt mit einem STX-Signal, gefolgt vom Befehl,
den Parametern und wird mit einem ETX-Signal
abgeschlossen. Falls keine Parameter vorhanden
sind, braucht kein Parametersignal gesendet zu
werden.
Hinweise:
• Bei Übertragung mehrerer Befehle müssen Sie
zuerst auf eine Reaktion dieses Gerätes auf den
ersten Befehl warten, bevor der nächste Befehl
übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält
der Computer die Fehlermitteilung “ER401”.
Kommunikationsparameter
Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den
Befehl “Gerät einschalten” (PON).
2
3
4
5
6
7
8
9 1
RS-232C-Adapterkabel
D-Sub-Buchse, 9polig Einzelheiten
R X D
T X D
GND (Masse)
• Nicht verwendet
kurzgeschlossen
• NC
COMPUTER
RS-232C
Gerades Kabel
D-Sub, 9polig
Ferritkern
(groß)
(mitgeliefert)
Anbringen des Ferritkerns
(groß)
Öffnen
Beginn
(02h) 3-Zeichen-befehl
(3 Bytes)
Doppelpunkt Parameter
(1 - 5 Bytes)
Ende
(03h)
STX C1 C2 C3 P1 P2 P3 P4 : P5 ETX
Befehl
Befehl
PON
POF
AVL
AMT
IMS
DAM
Steuerung
Einschalten
Ausschalten
Lautstärke 00 - 63
Automatische Tonabschaltung AUS
Automatische Tonabschaltung EIN
Eingangswahl (Umschaltung)
Steckplatz 1-Eingang
Steckplatz 2-Eingang
PC-Eingang
Bildschirmbetriebsart
(Umschaltung)
4 : 3
Zoom
16 : 9
Aspekt
Panasonic Auto Parameter
keine
keine
**
0
1
keine
SL1
SL2
PC1
keine
NORM
ZOOM
FULL
JUST
SELF
Signalpegel
Synchronisation
Baud-Übertragungsrate
Parität
Zeichenlänge
Stoppbit
Flussregelung
kompatibel mit RS-232C
Asynchron
9600 bps
keine
8 Bit
1 Bit
-
Weniger als
10 cm
