11

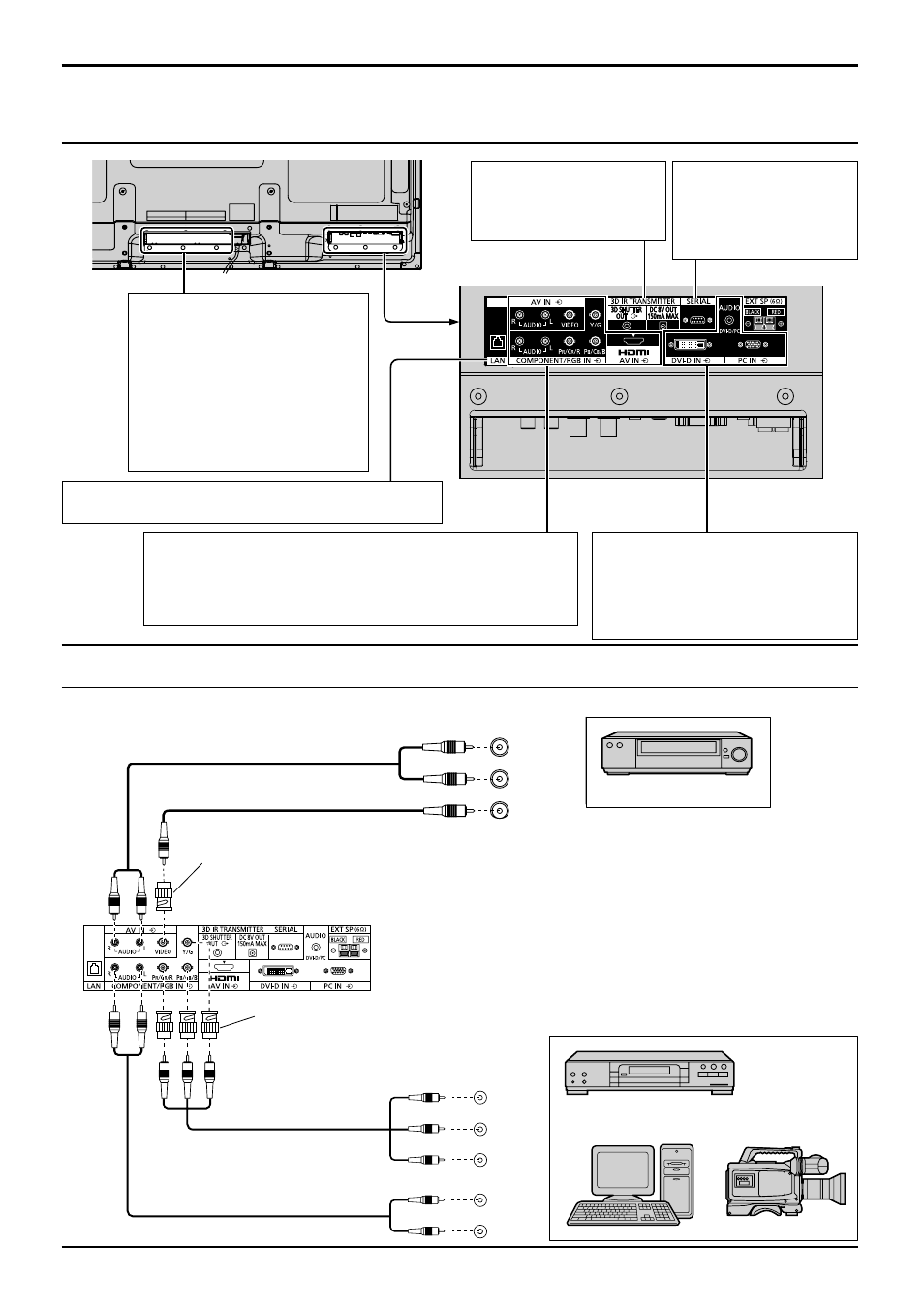

Anschlüsse
VIDEO- und COMPONENT/RGB IN-Anschluss
Anschluss an die Videoausrüstung
SLOT: Steckplatz für Terminal-Board
(optionales Zubehörteil, siehe
Seite 4)
Hinweis:
Der Steckplatz auf der rechten Seite
ist für Terminal-Boards geeignet, die
2 Slots einnehmen. Ein Terminal-
Board, das nur 1 Slot einnimmt,
funktioniert nicht, wenn es am
rechten Steckplatz eingebaut wird.
Die Buchsen befi nden
sich an der Unterseite
des Plasmadisplays.
AV IN (VIDEO): Composite Video-Eingangsbuchse (siehe unten)
COMPONENT/RGB IN: Component/RGB Video-Eingangsbuchse
(siehe unten)
AV IN (HDMI): HDMI-Eingangsbuchse (siehe Seite 12)
Anschluss an Videoausrüstung, z. B. Videorekorder oder DVD-Player.
DVI-D IN: DVI-D-Eingangsbuchse
(siehe Seite 12)
PC IN: PC-Eingangsbuchse
Anschluss an die Videobuchse des
PCs oder Gerätes mit dem Ausgang Y,
P
B
(C
B
) und P
R
(C
R
) (siehe Seite 12).
3D IR TRANSMITTER:
Schließen Sie den
3D-INFRAROTSTRAHLER
an (Sonderzubehör). SERIAL: Steuerung des
Plasmadisplays
über den PC-
Anschluss
(siehe Seite 14)
, Y , P
B
, P
R
OUT
P
R
P
B
Y
AUDIO
OUT
R
L
VIDEO
OUT
AUDIO
OUT R
L
Hinweise:
• Ändern Sie die Einstellung der Option „YUV/RGB Eingangswahl“
des Menüs „Konfi guration“ auf „YUV“ (bei Herstellung eines
Komponentensignal-Anschlusses) bzw. „RGB“ (bei Herstellung
eines RGB-Signal-Anschlusses). (siehe Seite 48)
• Signale, die an den Anschlüssen COMPONENT/RGB IN anliegen,
entsprechen Sync-Signal auf G oder Sync-Signal auf Y.
RCA-
BNCAdapterstecker
RCA-
BNCAdapterstecker
DVD-Player
Videorekorder
Computer RGB-Camcorder
Hinweis:
Zusätzliche Geräte, Kabel und Adapterstecker, die
auf dem Schaubild angezeigt werden, werden mit
diesem Gerät nicht mitgeliefert.
LAN: Stellen Sie zum Steuern des Geräts eine Verbindung
zu einem Netzwerk her. (siehe Seite 60)
