Seite 17
17
Anschlüsse

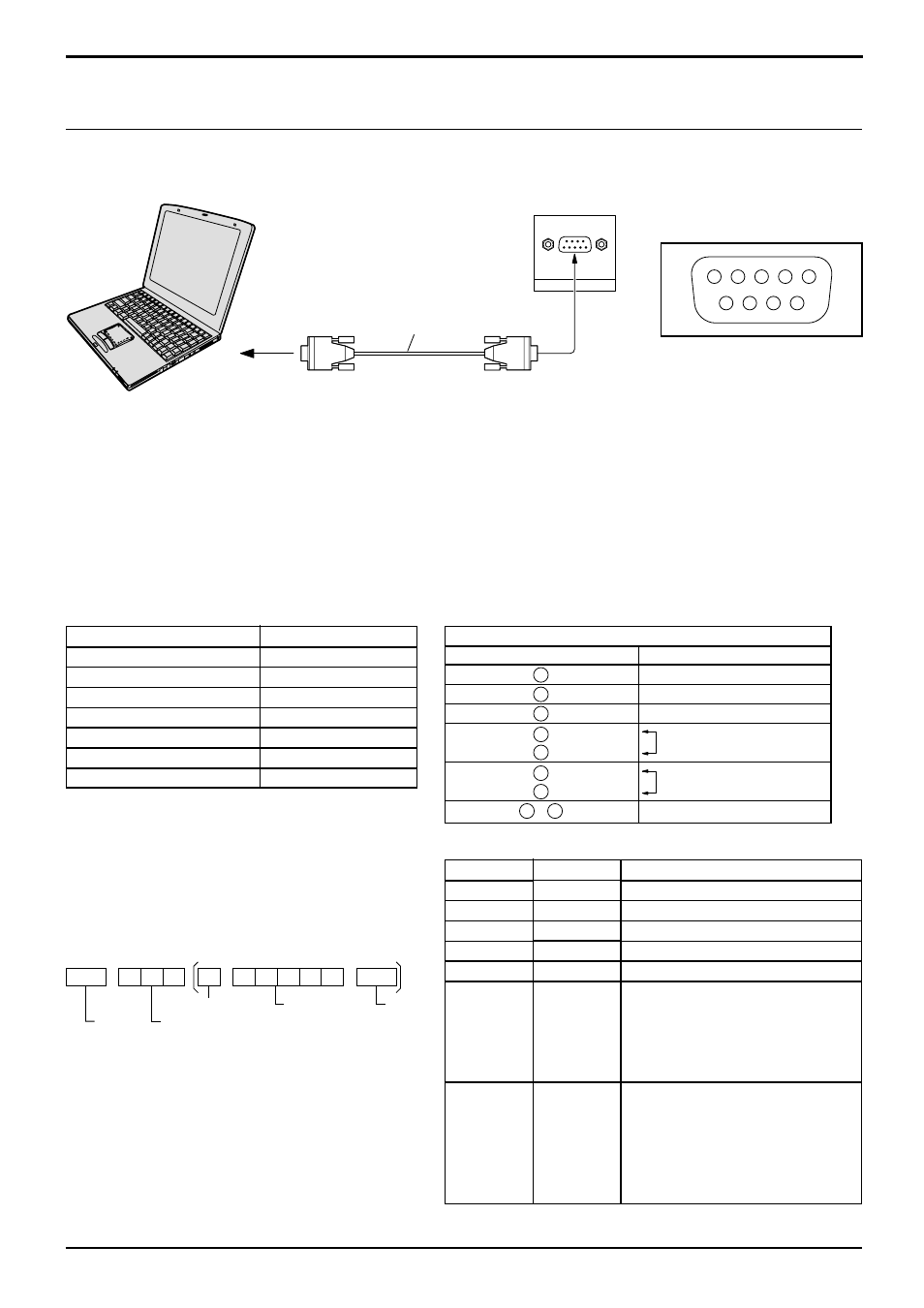

Anschluß an die SERIAL-Buchse
Hinweis:
(1) Zum Anschluß eines Computers an das Wide-Plasmadisplay ein RS-232C-Kabel verwenden.
(2) Der gezeigte Computer wird nur als Beispiel verwendet.
(3) Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang eingeschlossen.
SERIAL
RS-232C-Kabel
9poliger D-sub-Stecker
Computer
Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet.
6
7
8
9
1
3
4
5
2
Klemmenbelegung des
RS-232C-Adapterkabels
Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Plasmadisplay mit einem
angeschlossenen Computer zu steuern. Bei Verwendung des Adapterkabels TY-SCP02RS1E (Sonderzubehör)
kann das Plasmadisplay mit einem Computer gesteuert werden. Im Computer muß dazu eine Software für das
Senden und Empfangen von Steuerbefehlen installiert sein, die die nachstehenden Bedingungen erfüllen. Die
Software kann mit einem Anwendungsprogramm für eine Programmiersprache zusammengestellt werden. Für
Einzelheiten wird auf die Anleitungen der Computeranwendungsprogramms verwiesen.
Kommunikationsparameter
Signalpegel
Synchronisation
Baud-Übertragungsrate
Parität
Zeichenlänge
Stoppbit
X-Parameter
S-Parameter
kompatibel mit RS-232C
Asynchron
9600 bps
keine
8 Bit
1 Bit
keine
keine
RS-232C-Adapterkabel
D-Sub-Buchse, 9polig
2
3
5
4
6
7
8
1 • 9
Einzelheiten
R X D
T X D
GND
kurzgeschlossen
kurzgeschlossen
NC
Grundformat der Steuerbefehle
Die Übertragung eines Steuersignals vom Computer
beginnt mit einem STX-Signal, gefolgt vom Befehl,
den Parametern und wird mit einem ETX-Signal
abgeschlossen. Falls keine Parameter vorhanden
sind, braucht kein Parametersignal gesendet zu
werden.
Hinweis:
(1) Bei Übertragung mehrerer Befehle müssen Sie
zuerst auf eine Reaktion dieses Gerätes auf den
ersten Befehls warten, bevor der nächste Befehl
übertragen wird.
(2) Bei Übertragung eines unzulässigen Befehls
erhält der Computer die Fehlermitteilung
“ER401”.
Befehl
Befehl
PON
POF
AUU
AUD
AMT
IIS
DAM
Steuerung
Einschalten
Ausschalten
Lautstärke erhöhen
Lautstärke verringern
Tonabschaltung (Umschaltung)
Eingangswahl (Umschaltung)
AV
Component/RGB (von diesem Gerät als Y/
P
B
/P
R
- oder RGB-Signal verarbeitet)
PC
Bildschirmbetriebsart (Umschaltung)
4:3
Zoom1
16:9
Aspekt
Panasonic Auto
Parameter
keine
keine
keine
keine
keine
keine
VID
YP1
RG1
keine
NORM
ZOOM
FULL
JUST
SELF
STX
Beginn
(02h)
ETX
:
C2
C1
C3
P2
P1
P3 P4 P5
Doppelpunkt
Parameter
(1 - 5 Bytes)
Ende
(03h)
3-Zeichenbefehl
(3 Bytes)
