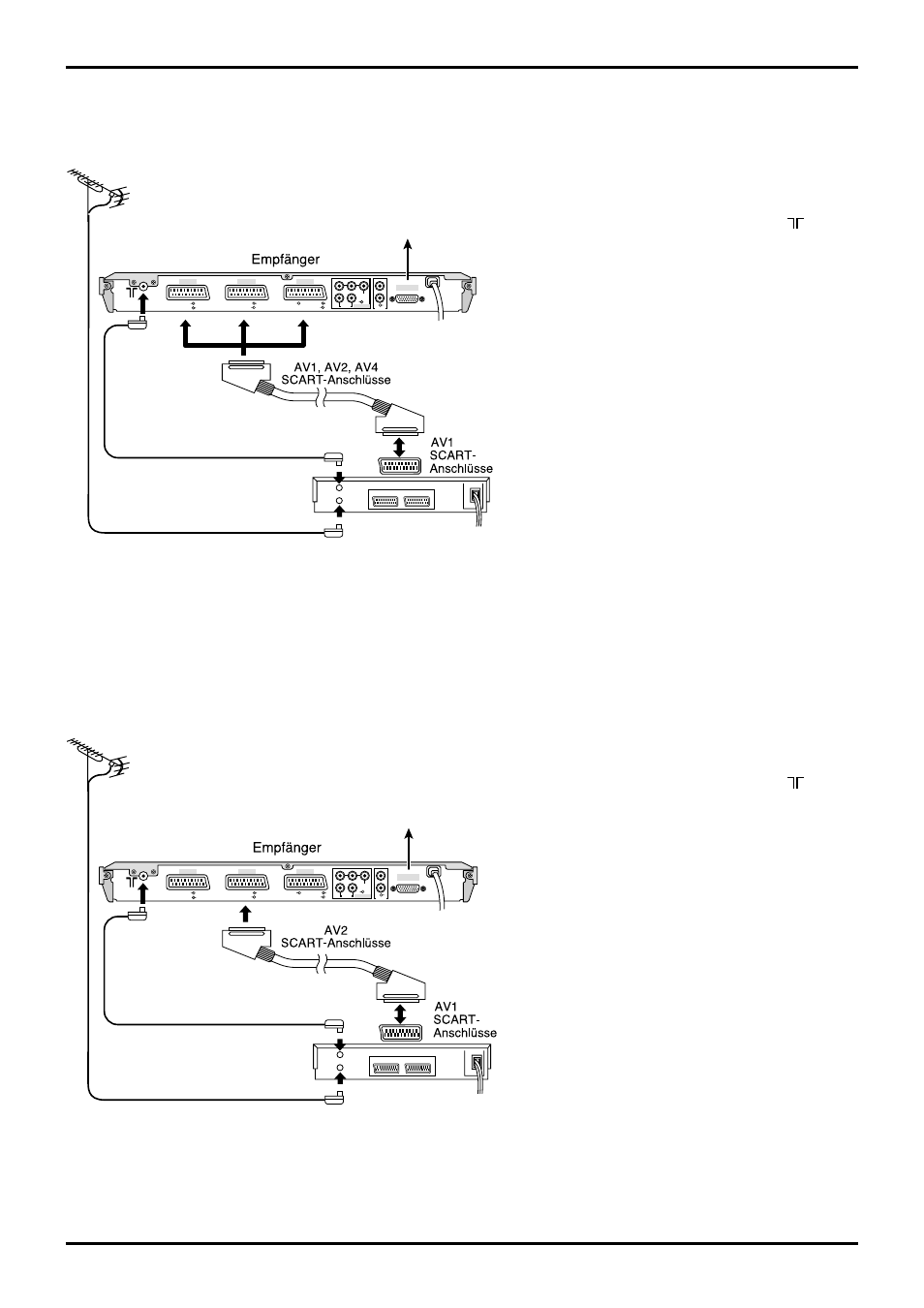

3. Verbindung von Empfänger und Videorecorder unter Verwendung von SCART- und HF-
Kabeln
HF-Anschluss
Die Antenne am Antenneneingangsanschluss des
Videorecorders und mit einem HF-Kabel den
Antennenausgangsanschluss des Videorecorders
mit dem Antenneneingangsanschluss (
) dieses
Gerätes verbinden.
SCART-Anschlüsse
Der Videorecorder kann ebenfalls mit einem
SCART-Kabel an diesem Gerät angeschlossen
werden, wenn ein Videorecorder mit SCART-
Anschluss verwendet wird.
• Den AV1-SCART-Anschluss dieses Gerätes für
einen Videorecorder verwenden.
• Den AV2-SCART-Anschluss dieses Gerätes für
einen S-Videorecorder verwenden.
• Den AV4-SCART-Anschluss dieses Gerätes für
einen S-Videorecorder verwenden.
Hinweise:
• Zusätzliche Geräte und Kabel werden nicht
mitgeliefert.
• Für weitere Hinweise zu den Audio-/Video-
Verbindungen siehe Seite 39 und 40.
4. Q-Link-Verbindungen von Empfänger und Videorecorder unter Verwendung von SCART-
und HF-Kabeln
HF-Anschluss
Die Antenne am Antenneneingangsanschluss des
Videorecorders und mit einem HF-Kabel den
Antennenausgangsanschluss des Videorecorders
mit dem Antenneneingangsanschluss (
) dieses
Gerätes verbinden.
SCART-Anschluss
Der Videorecorder muss am AV2-SCART-
Anschluss dieses Gerät mit einem "vollständig
belegten" SCART-Kabel angeschlossen werden.
Hinweis:
Wenn ein Videorecorder mit Q-Link-Funktion
verwendet wird, muss der AV1-SCART-Anschluss
des Videorecorders mit dem AV2-SCART-
Anschluss dieses Gerätes verbunden werden.
Wenn der Videorecorder keine Q-Link-Funktion
hat, ziehen Sie bitte die Bedienungsanleitung des
Videorecorders zu Rate.
Hinweise:
• Zusätzliche Geräte und Kabel werden nicht
mitgeliefert.
• Für weitere Hinweise zu den Audio-/Video-
Verbindungen siehe Seite 39 und 40.
• Für weitere Informationen zum Anschluss eines
Videorecorders und Satellitenempfängers an
dieses Gerät siehe Seite 8.
