Seite 10
Vorbereitung
10
VQT1G31

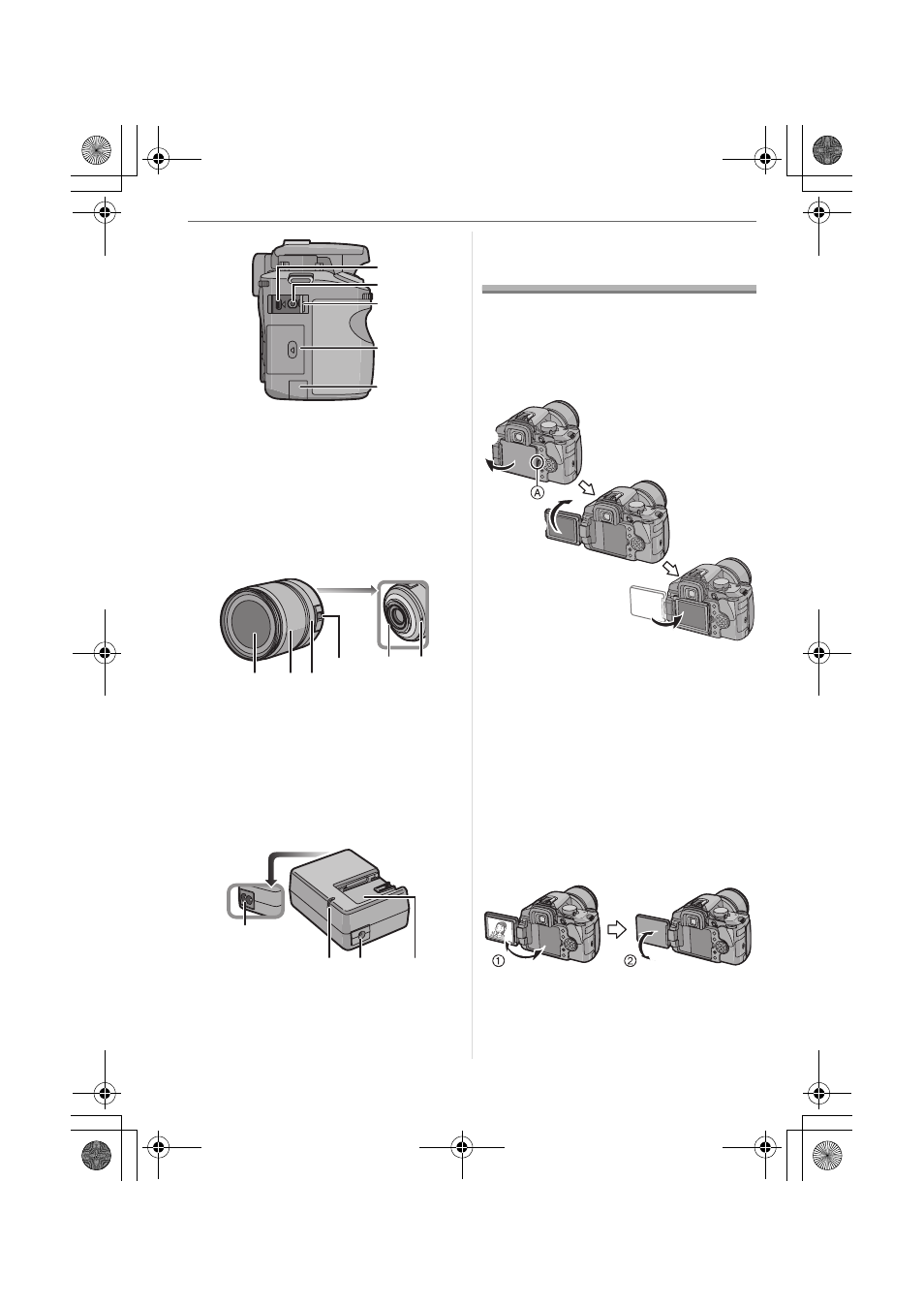

36 [DIGITAL/V. OUT]-Anschluss (S119,
121, 125)
37 [REMOTE]-Anschluss (S128)
38 Anschluss-Abdeckung
39 Kartenfach-Abdeckung (S20)
40 Abdeckung für DC-Kabelanschluss (S129)
∫ Objektiv
“LEICA D VARIO-ELMAR 14– 50 mm/
F3.8– 5.6/ASPH./MEGA O.I.S.”
41 Linsenfläche
42 Zoomring (S46, 96, 98)
43 Schärfenring (S44, 61)
44 [O.I.S.]-Schalter (S12)
45 Kontaktpunkt
46 Markierung zum Ansetzen des
Objektivs (S11)
∫ Akku-Ladegerät/Netzteil (S17, 129)
47 [AC IN]-Anschluss
48 [CHARGE]-Anzeige
49 [DC OUT]-Anschluss
50 Akkuteil
Drehen des
LCD-Monitors
Beim Kauf dieser Kamera ist der
LCD-Monitor in das Kameragehäuse
eingeklappt. Der LCD-Monitor lässt sich in
die auf der Abbildung gezeigten
Pfeilrichtungen bewegen.
1 Ziehen Sie zum Öffnen des
LCD-Monitors mit den Fingern an der
Öffnungsvorrichtung
A.
2 Der Monitor lässt sich um 180
o nach
vorn drehen.
• Er lässt sich nur um 90
o zu Ihnen hin
drehen.
3 Bringen Sie den Monitor in die
Normalposition zurück.
• Im Folgenden finden Sie Hinweise
zum Drehen des LCD-Monitors.
Drehrichtung des LCD-Monitors
1 Maximal 180
o
2 270
o
37
38
36
39
40
43
42
41
44
45
46
47
49
50
48
1
2
3
