Anhang
Technische Informationen
46 -
D
EUTSCH

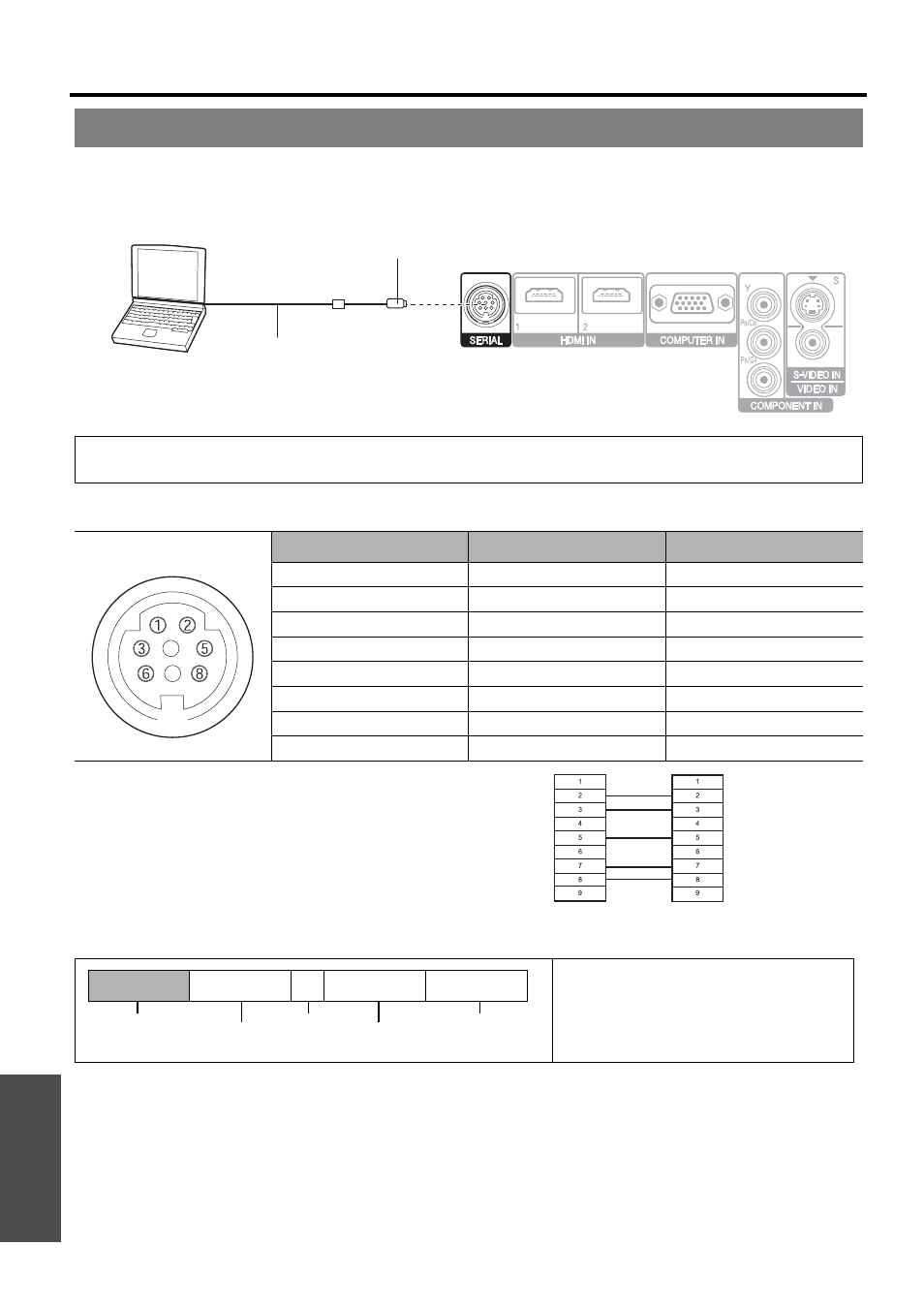

Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit
kann der Projektor über einen Computer, der mit diesem Anschluss verbunden wurde, gesteuert werden.
J Anschluss
J Stiftzuweisungen und Signalnamen
J Kabelspezifikationen
(Bei Anschluss an einen PC)
J Grundformat
Der Projektor kann erst 10 Sekunden nach Anschalten der Lampe Befehle empfangen. Warten
Sie 10 Sekunden, bevor Sie den Befehl senden.
Wenn Sie mehrere Befehle senden, überprüfen Sie, dass der Projektor eine Antwort gesendet hat, bevor
Sie den nächsten Befehl senden.
Bei Befehlen, bei denen keine Parameter übermittelt werden müssen, ist der Doppelpunkt (:) nicht
erforderlich.
Wenn vom Computer aus ein falscher Befehl gesendet wird, sendet der Projektor den Befehl „ER401“
an den Computer.
Serieller Anschluss
HINWEIS:
• Sie dürfen nur ein serielles RS-232C-Schnittstellenkabel mit Ferritkern vom Typ ET-ADSER verwenden.
Stift Nr. Signalname Inhalt
A Interne Verbindung
B Interne Verbindung
C RXD Empfangene Daten
D GND Masse
E TXD Übertragene Daten
F Interne Verbindung
G NC
H NC
Das Datenstreaming vom Computer
beginnt mit STX, dann folgen Befehl und
Parameter, am Abschluss steht ETX.
Sie können die entsprechenden
Parameter hinzufügen.
D-Sub, 8-poliger Stecker
Computer Serieller Anschluss (Buchse)
Serieller Anschlussadapter
(ET-ADSER: Optional)
NC
NC
NC
NC
NC
NC
NC
NC
Projektor PC (DTE)
STX Befehl : Parameter ETX
Startbyte
(02h)
1 Byte Ende
(03h)
3 Byte 1 Byte-
4 Byte
