DATEN
Demo-Video und Fachartikel finden Sie auf www.ersa.de!
170416
-0409
•
Änder
ung
en
vorbehalten
•
©
by
ERSA
Bestellhinweis:
0IRPL650A-XL halbautomatisches IR Rework-System
Technische Daten:
Abmessungen (L x B x H): 1900 x 840 x 1490 mm
Arbeitshöhe (Oberkante LP): 950 mm, ± 50 mm, einstellbar
Arbeitstiefe: 550 mm (von Vorderkante bis Pipette)
Elektrische Daten: 3 x 400 V N/PE, 50/60Hz, 16 A
Druckluftanschluss: 6 bis 10 bar (ölfrei), ¼ Zoll Schnellkupplung
Installierte Heizleistung: 9200 W
Abmessungen Obenstrahler: 60 x 120 mm, 4 separate Heizzonen
Abmessungen Untenstrahler: 500 x 625 mm, 5 separate Heizzonen
Abstand Obenstrahler - LP: 60 mm
Abstand Untenstrahler - LP: 30 mm
Temperaturerfassung 1 x Infrarotsensor,
Max. Bauteilgröße PL-Modul: 60 x 60 mm
Platziergenauigkeit: ± 0,025 mm
Platzierkraft: 1,0 – 3,0 N (Schaltpunkt für Vakuum)
Steuerung: via PC mitels IRSoft, USB 2.0
Betriebssystem: Windows XP ® oder Windows Vista ®
Egal wo das zu reparierende Bauteil auf der Platine
platziert ist: Die gesamte Leiterlatte wird vorgewärmt.
Eine gleichmäßige Temperaturverteilung über die
gesamte Leiterplatte bedeutet minimalen Verzug.
Durch das Design des Leiterplattentisches können
alle Leiterplattengeometrien optimal aufgelegt wer-
den. Ober- und unterseitige Stützschienen können
einfach eingeschoben werden und sind schnell an
die jeweilige Rework-Aufgabe anzupassen. Über
einen 45° Klappmechanismus kann der Tisch mit
eingespannter Leiterplatte aufgeklappt werden und
bietet bequemen Zugang zur Leiterplattenunterseite.
So ist es für den Bediener einfach, Temperaturfühler
an der Unterseite anzubringen, Stützpins zu posi-
tionieren oder Arbeiten wie das Anbringen von
Schutzfolien auf hitzeempfindlichen Bauteilen vor-
zunehmen.
Die Leiterplattenkühlung des IR 650 XL wurde
völlig neu konzipiert, da für große Leiterplatten
eine höhere Kühlleistung erforderlich ist. Ähnlich
der ERSA-Wellenlötmaschinen wurde dieses
Rework-System mit einer neuen und hocheffizien-
ten Druckluftkühlung ausgestattet. Mittels Kühlrohr
über die gesamte Länge des Untenstrahlers wird
eine laminare Luftströmung durch feine Öffnungen
erzeugt, wobei sich der Luftstrom auf schnelle und
langsame Kühlkurven anpassen lässt.
Fazit: Die Investition in Rework-Equipment für
großformatige Leiterplatten, das zudem für die
Anforderungen schwierigster Rework-Andwendungen
entwickelt wurde, macht sich durch die Reduzierung
des Rework-Ausschusses bezahlt. Das ERSA IR/PL
650 XL ist das flexible Kraftpaket zur Bearbeitung
großer Leiterplatten.

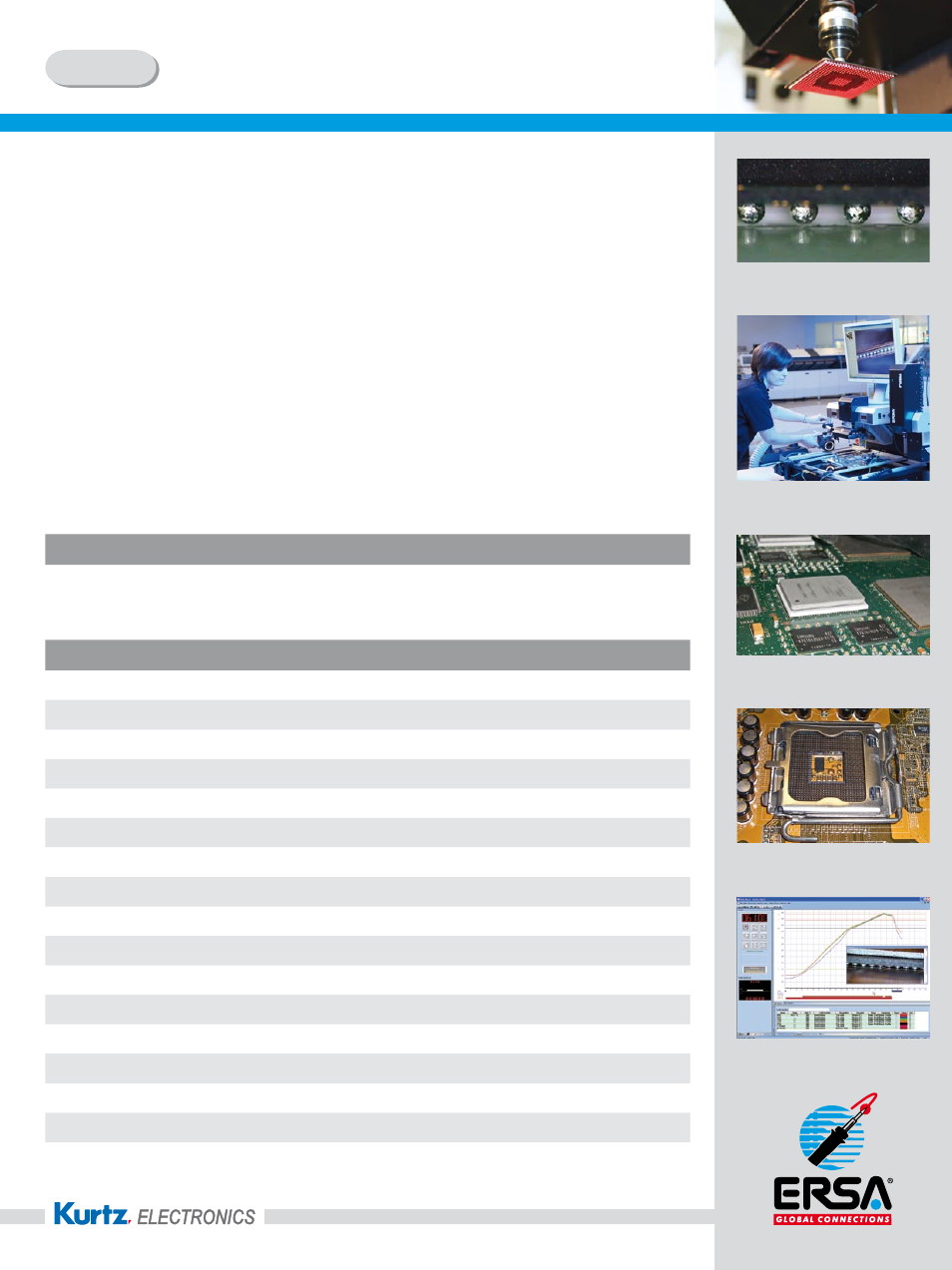

IR/PL 650 XL
Mehrere hundert verkaufte IR/
PL 650-Systeme bestätigen die
Benutzerfreundlichkeit
Rework von massereichen Bauteilen
auf dicken, großformatigen Leiterplatten
Benutzerfreundliche ERSA Rework-
Software IRSoft
Erhöhte Prozess-Sicherheit durch
Rework-Prozessvisualisierung mittels
Reflow-Prozesskamera
Einfaches Handling von Metallab-
schirmungen, Sockeln und Bauteilen
