Produktbeschreibung
© Elektronik-Systeme LAUER GmbH & Co. KG • Kelterstr. 59 • 72669 Unterensingen • Tel. 07022/9660-0 • Fax 07022/9660-103

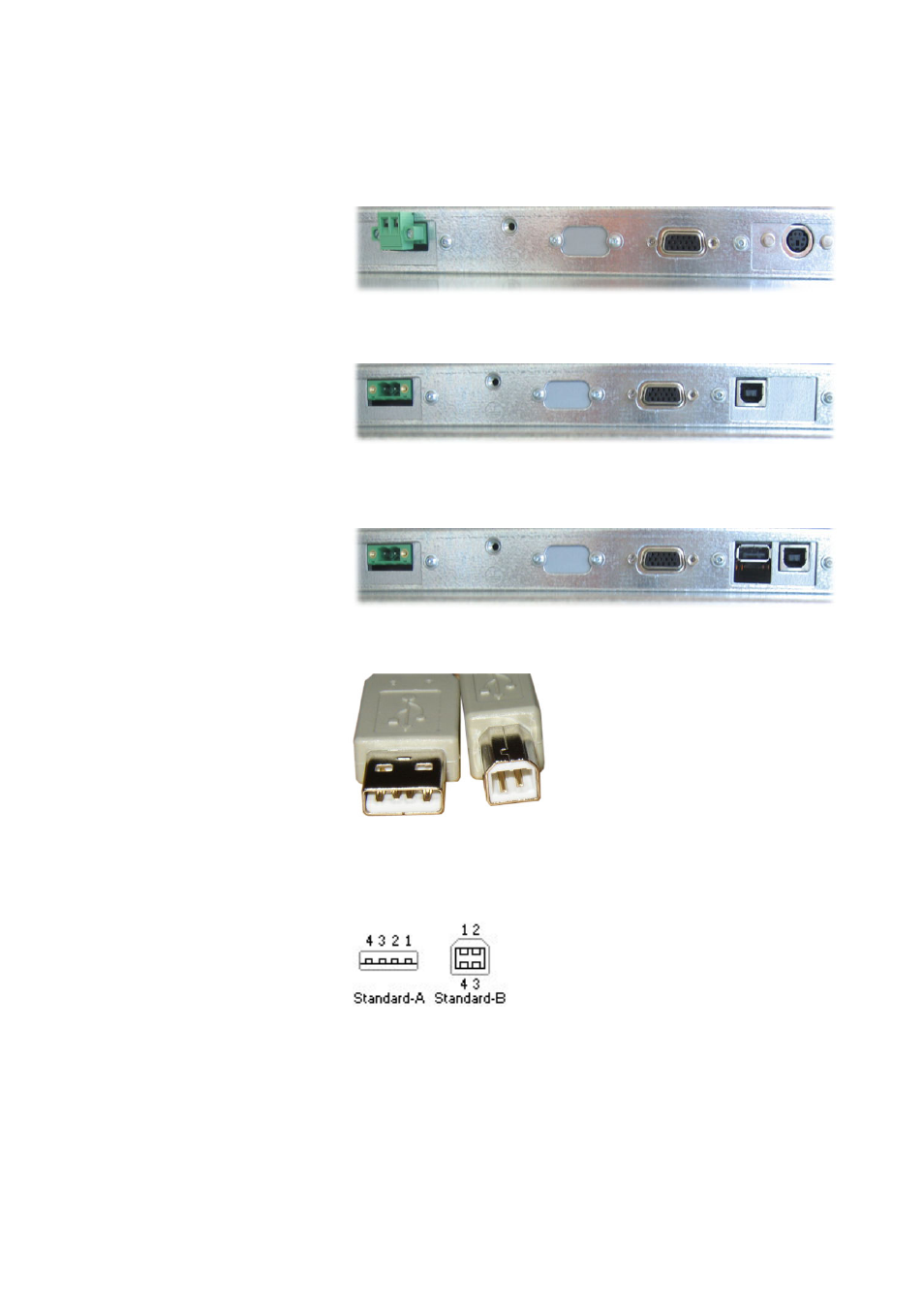

1.1.5 Slotseite MT 212/215/218 - PS2-Touch
1
Anschluß 24 V ± 15%
2
Erdungsschraube
3
VGA-Anlschuss
4
PS2-Touchanschluss
1.1.6 Slotseite MT 212/215/218 - USB-Touch
1
Anschluß 24 V ± 15%
2
Erdungsschraube
3
VGA-Anlschuss
4
USB-Touchanschluss (Typ B)
1.1.7 Slotseite MT 212.2 USB - USB-Touch
1
Anschluß 24 V ± 15%
2
Erdungsschraube
3
VGA-Anlschuss
4
USB-Touchanschluss TYP A + B)
Verschiedene USB-Stecker, von links nach rechts: Typ A, Typ B
USB-Standardstecker Typ A und B. Nicht maßstabsgetreu, mit Pinnum-
mern, Draufsicht:
1
2
3
4
1
2
3
4
1
2
3
4
