Zusätzliche Installationshinweise
6.5 Sicherheit
Die meisten Operator Panels werden mit 24 V DC versorgt.
4
1
2
4
3
4
5355
Stromversorgung
230 V WS zu 24 V DC
Stromversorgung
230 V WS zu 24 V DC
Stromversorgung
230 V WS zu 24 V DC
+24 V
0 V
+24 V
0 V
+24 V
0 V
Operator
Panel
Operator
Panel
Operator
Panel
Abstand?
Kleiner Controller
mit Erweiterungseinheit
230 V WS
COM1
COM100 Ch100
Ch101
Ch1
Ch0
Wenn Sie eine Stromversorgung einsetzen, die den Sicherheitsstandards
entspricht und ausschließlich das Operator Panel speist, besteht kein Problem.

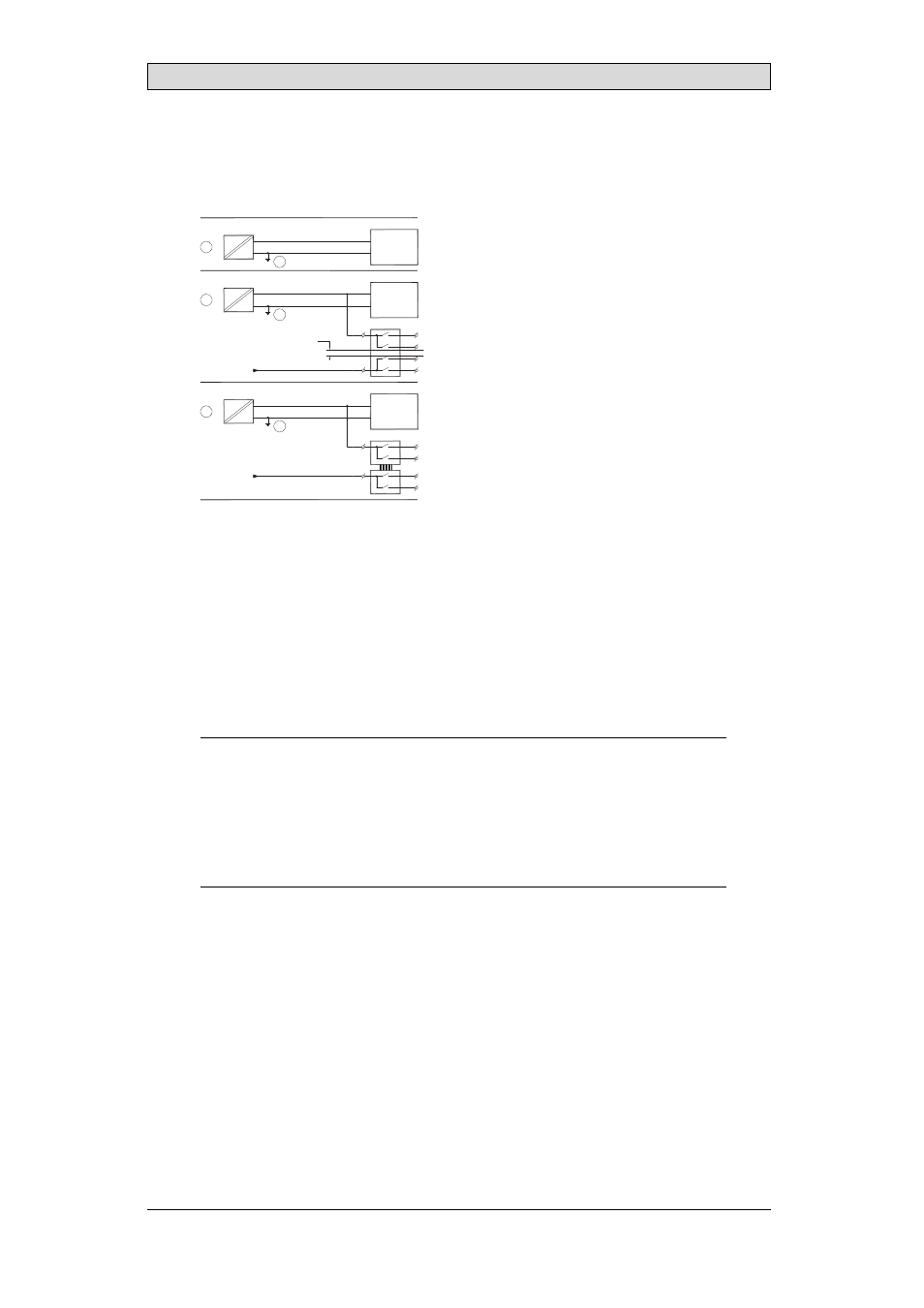

Siehe 1 in der Zeichnung oben.
Wenn Sie jedoch eine 24-V-Einheit nutzen, die ebenfalls andere Einheiten
versorgt, besteht Anlass zur Vorsicht, siehe 2 in der Zeichnung oben. Das
Operator Panel besitzt keine Isolierung gemäß den Sicherheitsanforderungen für
den Fall eines Potenzialkurzschlusses zwischen 230 V WS und 24 V DC. Es wird
davon ausgegangen, dass die Versorgung mit 24 V sicher ist, z.B. SELV gemäß
EN 60950 (Schutz gegen elektrischen Schlag) und UL 950.
Beispiel:
Das folgende Beispiel erläutert, warum eine sichere Versorgung mit 24 V DC gestört
werden kann, wenn 24-V-DC-Relaiskontakte mit 230-V-WS-Relaiskontakten in einem
kleineren Controller kombiniert werden. Stellen Sie sicher, dass die Abstände und
Kriechstrecken zwischen 24 V DC und 230 V WS den Vorgaben gemäß EN 60950 oder
UL 950 entsprechen. Ist dies nicht der Fall, bestücken Sie das Operator Panel mit einer
separaten 24-V-Einheit.
Wenn zwischen den Relaiskontakten für 24 V DC und 230 V DC ein größerer
Abstand vorliegt, kann ein- und dieselbe 24-V-Einheit für die gesamte Versorgung
verwendet werden. Siehe 3 in der Zeichnung oben.
Verbinden Sie 0 V an der 24-V-Einheit mit der Erde. Daraus ergeben sich
drei Vorteile:
• Die Sicherheit wird erhöht. Die 24-V-Versorgung ist bei einer fehlerhaften
Verbindung oder einem Kurzschluss zwischen 0-V- (24 V) und 230-V-Phase
nicht aktiv.
• Schwankungen der 24-V-Versorgung sind mit der Erde verbunden.
• Es besteht kein Risiko, dass die 24-V-Versorgung im Verhältnis zur Erde
einen hohen Wert aufweist. Dies ist nicht ungewöhnlich, da eine hohe
statische Elektrizität vorliegt.
