Installation
2 Installation
2.1 Platzanforderungen
• Stärke der Installationsplatte: 1,5 - 9,0 mm (0,06 - 0,35 inch)

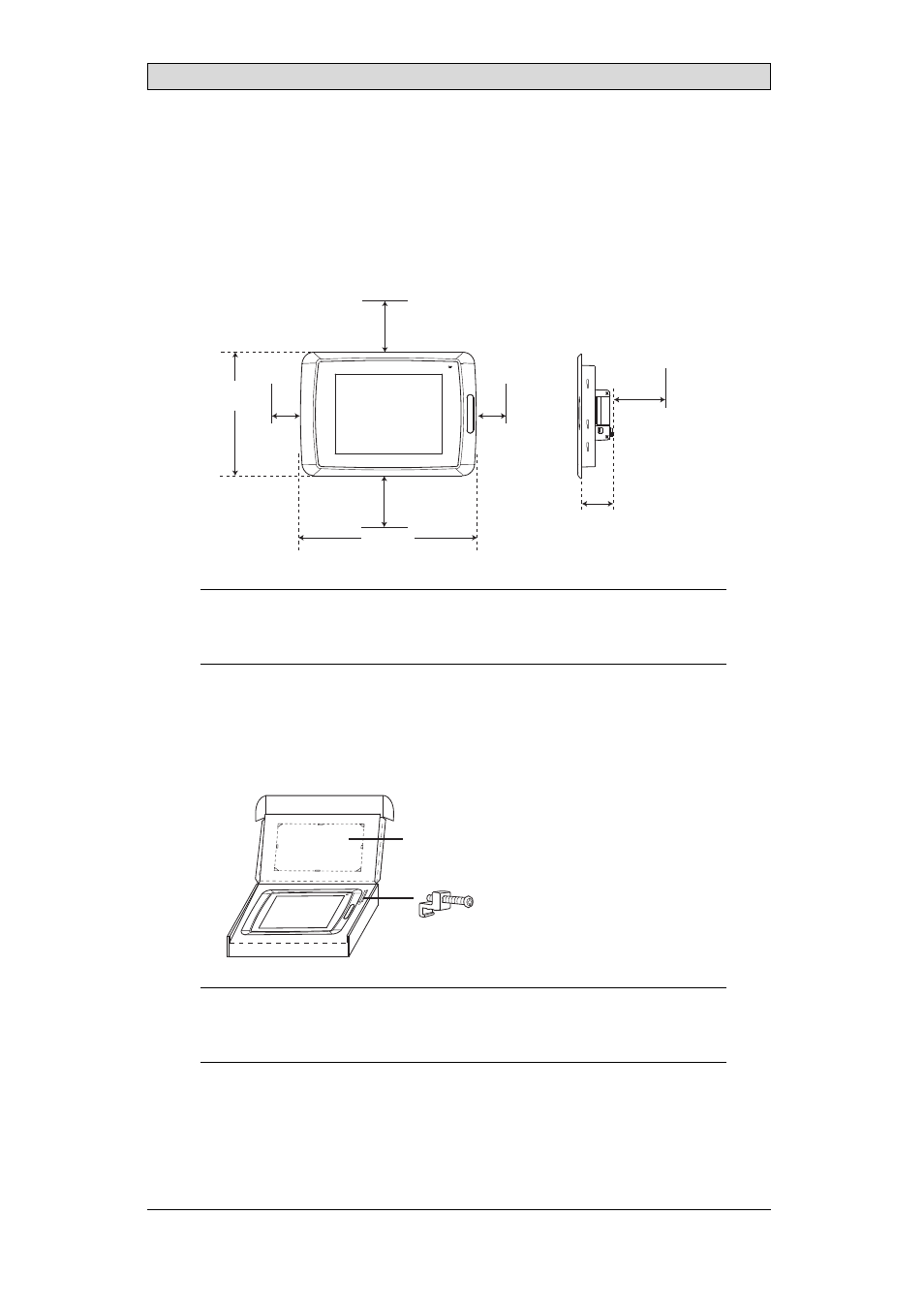

• Platzanforderungen bei der Installation des Operator Panels:
50 mm
100 mm
60 mm
304 mm
398 mm
100 mm
(4.0 inch)
100 mm
(4.0 inch)
(4.0 inch)
(2.0 inch)
50 mm
(2.0 inch)
(11.97 inch)
(15.67 inch)
(2.36 inch)
Vorsicht:
Die Öffnungen im Gehäuse sind für die Luftzirkulation bestimmt und dürfen nicht
abgedeckt werden.
2.2 Installationsvorgang
1. Packen Sie die Lieferung aus und überprüfen Sie sie auf Vollständigkeit.
Informieren Sie bei Beschädigungen den Lieferanten.
x 14
Montageausschnitt 355,5 x 278,5 mm
Hinweis:
Stellen Sie das Operator Panel während der Installation auf eine stabile Oberfläche.
Wenn das Operator Panel herabfällt, können Beschädigungen entstehen.
Beijer Electronics, MADE011A 6
