Die Sicherungsmutter verhindert, dass sich die Lager vom Wellenabsatz entfernt, während sie
abkühlen. Drehen Sie die äußeren Lagerringe gegeneinander, da sie auf der Welle platziert sind,
um eine gute Ausrichtung sicherzustellen.
h) Entfernen Sie die Lager-Sicherungsmutter (136), nachdem die Lager (112) abgekühlt sind.

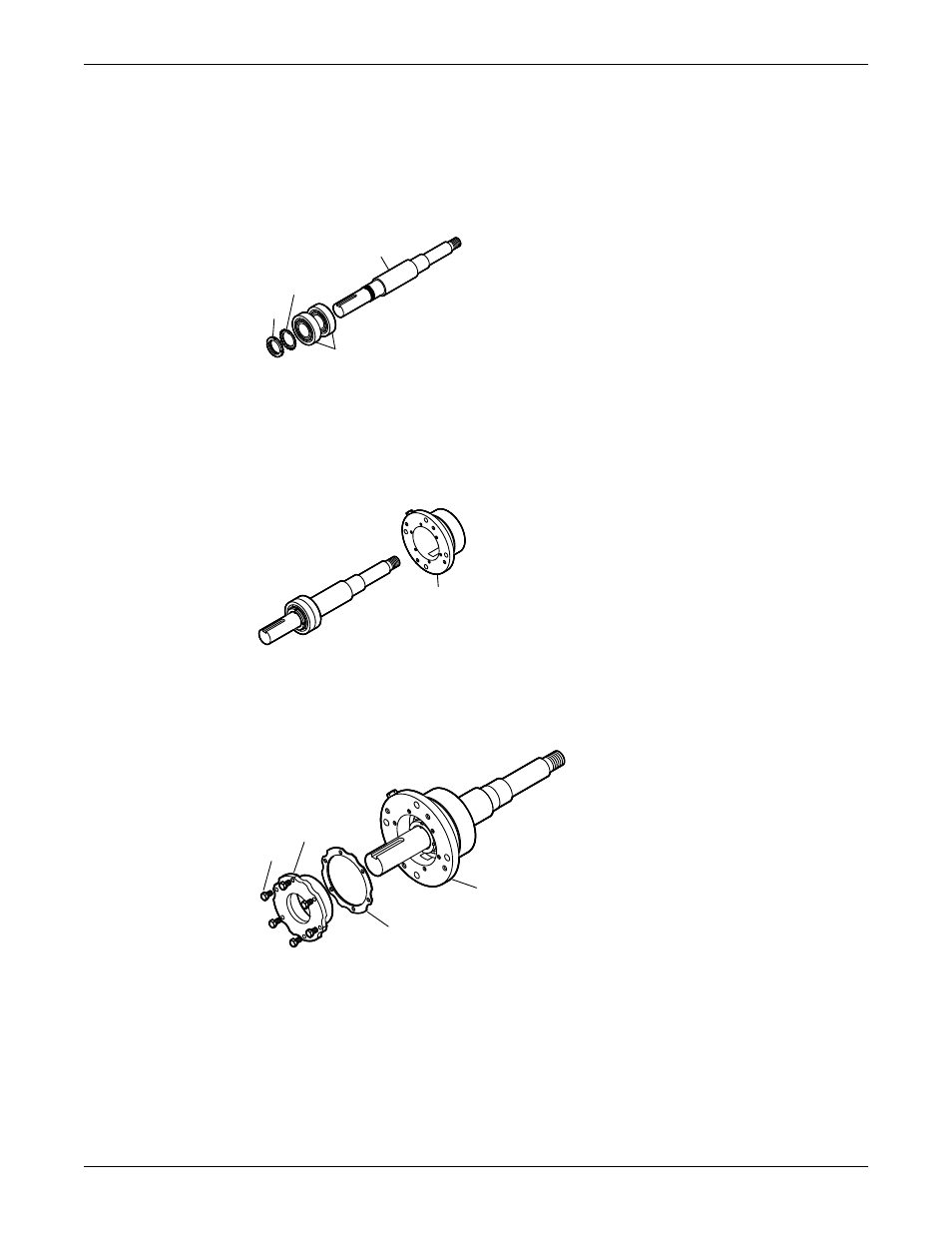

3. Montieren Sie die Sicherungsscheibe (382) auf der Welle (122).
4. Schrauben Sie die Sicherungsmutter (136) auf die Welle (122) und ziehen Sie sie fest an.
5. Biegen Sie die Mitnehmer der Sicherungsscheibe in die Schlitze der Sicherungsmutter.
122
382
136
112A
6. Montieren Sie das Lagergehäuse wie folgt (siehe Abbildung):
a) Überziehen Sie die Außenfläche des Außenlagers (112A) mit Öl.
b) Überziehen Sie die Bohrung des Lagergehäuses (134) mit Öl.
c) Montieren Sie das Lagergehäuse (134) auf der Welle.
Wenden Sie hierbei keine Gewalt an.
134
7. Befestigen Sie die Dichtung (360C) und die Endplatte (109A) über die Schrauben (371C).
Beachten Sie die vorgegebenen Anzugsmomente.
Stellen Sie die freie Drehbarkeit der Welle sicher.
109A
371C
360C
134
8. Montieren Sie das Innenlager wie folgt (siehe Abbildung):
a) Überziehen Sie die Innenflächen der Lager mit Schmiermittel.
b) Montieren Sie das Innenlager (168) auf der Welle (122).
Das nachschmierbare Lager verfügt über eine einzelne Deckscheibe. Stellen Sie sicher, dass das
Lager so montiert wird, dass der Schild vom Laufrad weg zeigt.
Wartung (fortgesetzt)
