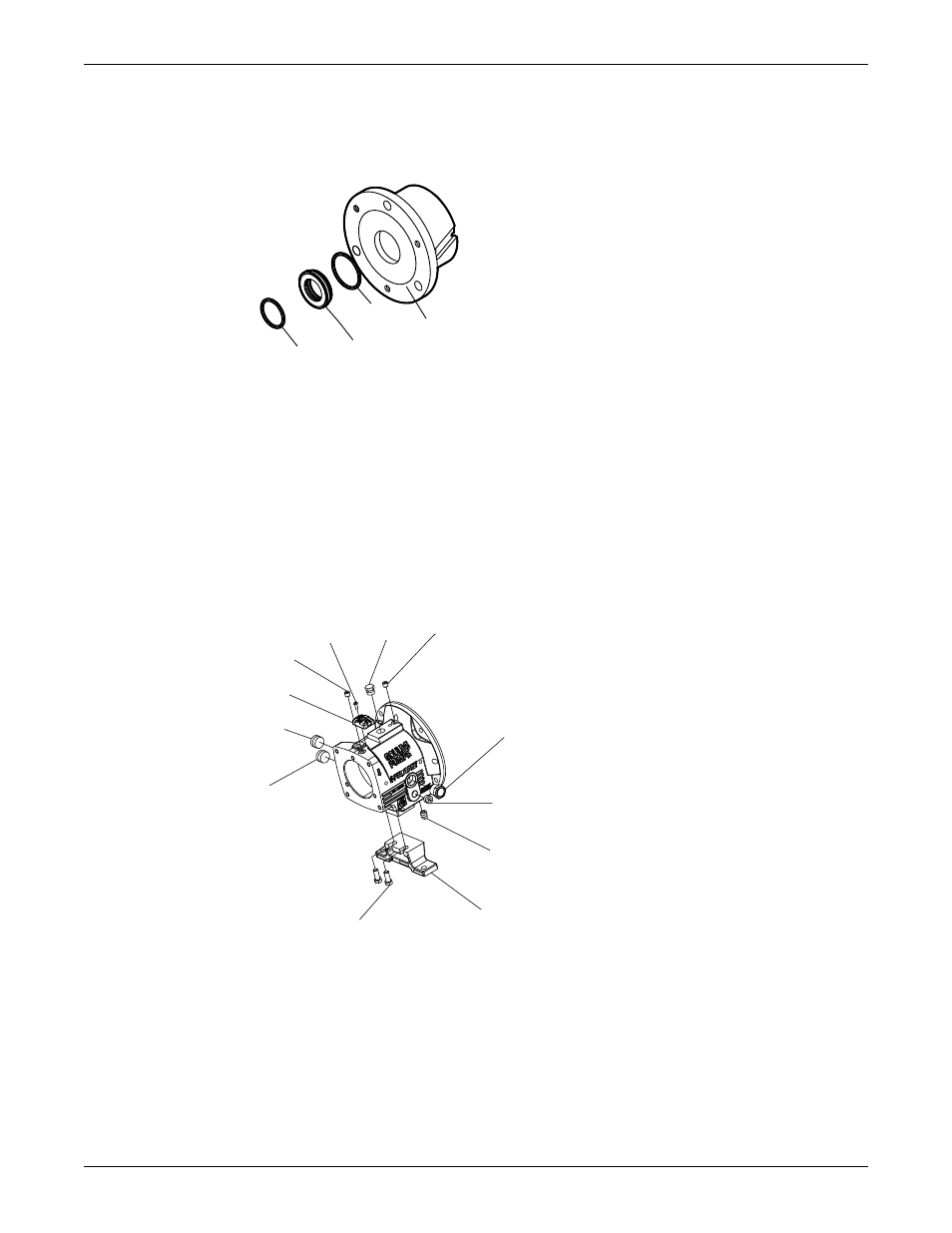

10. Entfernen Sie die äußere Labyrinthöldichtung (332A) vom Lagergehäuse (134).
11. Entfernen Sie die O-Ringe (497F und 497G), sofern sich dies als notwendig erweisen sollte.
Die O-Ringe der Labyrinthöldichtung sind Teil des Wartungssatzes für das Modell 3196 und werden
separat angeboten.
134
497G
332A
497F
Demontage des Lagerrahmens
1. Entfernen Sie die Schmiernippel von der Stützschale (228A).
o Öleinfüllstutzen (113A)
o Ölablassstutzen (408A)
o Sichtölerstutzen (408J)
o vier Ölnebel-/Schmiermittelanschlussstutzen (408H)
o Ölkühlereingangs- und Ausgangsstutzen (408L und 408M) oder Ölkühler
2. Bei den Modellen MTi und LTi müssen Sie die Schrauben zwischen Stützschalenfuß und Schale
(370F) und den Schalenfuß (241) entfernen.
319
408N
408A
241
370F
408N
408W
372T
113A
408W
408M
761B
