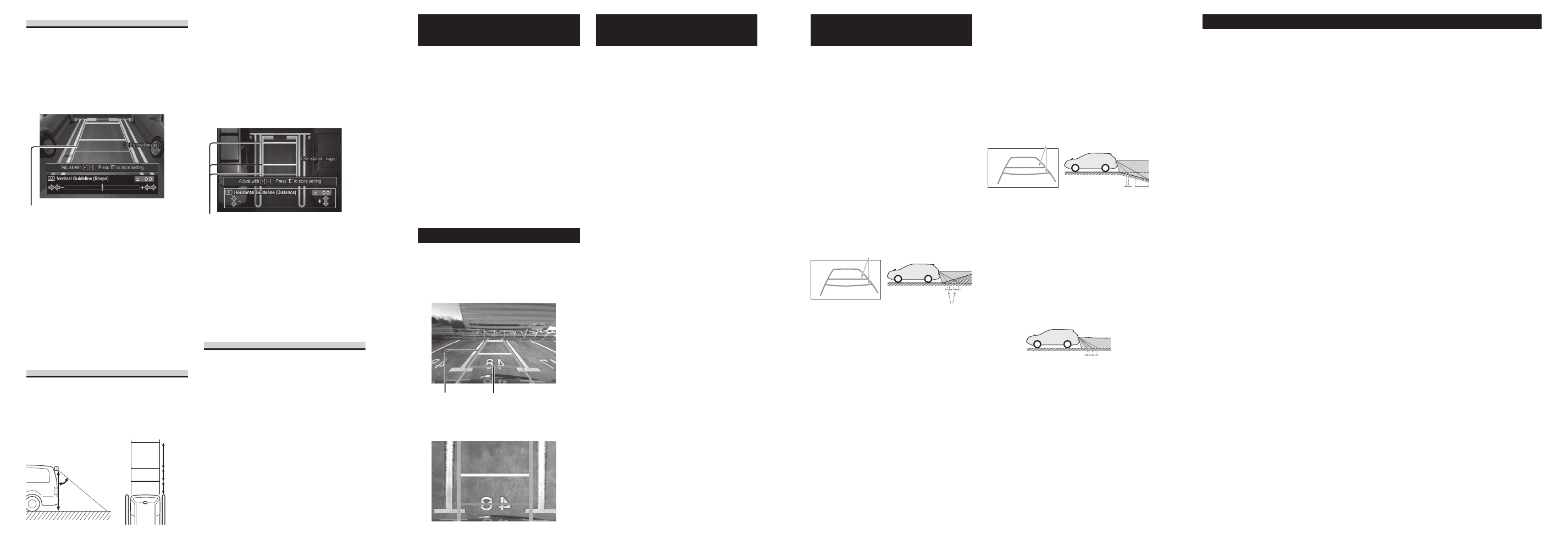

B. Führung (Form) [Guideline (Shape)]
Stellt die Neigung der senkrechten Führungen
(Form) des Fahrzeugs ein, wenn ein
beträchtlicher Unterschied zur Fahrzeugbreite
gegen den hinteren Teil des Gesichtsfelds
besteht.
1. Drücken Sie die ENTER Taste.
2. Stellen Sie den Winkel mit den
Tasten + und – ein.
Senkrechte Führungen
Hinweis:
Die Einstellung kann im Bereich von –127 bis
+127 durchgeführt werden.
3. Drücken Sie die ENTER Taste.
4. Drücken Sie die ENTER Taste
zweimal.
Kehren Sie zu Schritt 5 von “Ändern
der Grundeinstellungen und anderer
Einstellungen” zurück.
Hinweis:
Die senkrechten Führungen (Form) spiegeln die
Bildschirmanzeige des Betrachtungswinkels und
den senkrechten Führungen (Breite) wider.
C. Führung (Abstand)
[Guideline (Distance)]
Der Abstand zwischend den waagerechten
Führungen kann eingestellt werden. Die
waagerechten Führungen werden während der
anfänglichen Einstellung im Intervall von Abb.
2 angezeigt, wenn die Kamera an der in Abb. 1
gezeigten Position installiert ist.
Abb. 1
1,5 m
50˚
Ca.
1 m
Ca.
1 m
Ca.
2 m
Abb. 2
•
•
Hinweis:
Die horizontalen Führungen bestehen aus drei
Bezugslinien, die zum Parken verwendet werden
(je eine grüne, gelbe und rote Linie).
Falls der “Betrachtungswinkel” in den
Grundeinstellungen vom Werk eingestellt wurde,
sind die Abstände zwischen den waagerechten
Führen, die in Abb. 2 angezeigt werden (ca. 1 m, 1
m und 2 m) unterschiedlich.
1. Drücken Sie die ENTER Taste.
2. Stellen Sie den Winkel mit den
Tasten + und – ein.
Waagerechte Führungen
Hinweis:
Die Einstellung kann im Bereich von –255 bis
+255 durchgeführt werden.
3. Drücken Sie die ENTER Taste.
4. Drücken Sie die ENTER Taste
zweimal.
Kehren Sie zu Schritt 5 von “Ändern
der Grundeinstellungen oder anderer
Einstellungen” zurück.
D. Führung (Ein/Aus)
[Guideline (On/Off)]
Wird verwendet, um die senkrechten und
die waagerechten Führungen ein- und
auszuschalten.
1. Drücken Sie die ENTER Taste.
2. Wählen Sie mit den Tasten + und
–, ob die Führungen ein- oder
ausgeschaltet werden sollen.
3. Drücken Sie die ENTER Taste.
4. Drücken Sie die ENTER Taste
zweimal.
Kehren Sie zu Schritt 5 von “Ändern
der Grundeinstellungen oder anderer
Einstellungen” zurück.
•
•
•
Rückkehr auf die
Vorgabeeinstellungen
Dieses Produkt kann auf die
Vorgabeeinstellungen zurückgestellt werden.
Führen Sie eine Rücksetzung auf die
Vorgabeeinstellungen in den folgenden
Situationen durch:
Die Position der Kamera wurde geändert.
Das Fahrzeug, auf dem die Kamera installiert war,
wurde geändert.
1. Drücken Sie die MODE und die
ENTER Taste gleichzeitig.
Hinweis:
Drücken Sie die MODE Taste, um die
Rücksetzung auf die Vorgabeeinstellungen
abzubrechen.
2. Drücken Sie die ENTER Taste.
Alle Einstellungen werden auf die
Vorgabeeinstellungen zurückgestellt.
Bildschirmanzeige
Bei diesem Produkt stehen zwei Arten von
Bildschirmanzeigen zur Verfügung.
Normalwinkel-Modus:
Wird verwendet, um ein normales Bild der
Heckkamera anzuzeigen.
Senkrechte Führungen Waagerechte Führungen
Hochwinkel-Modus:
In diesem Modus erfolgt die Anzeige direkt
von oben.
•
•
•
Ändern des Bildschirm-
Anzeigemodus
1. Drücken Sie die MODE Taste, wenn
das Heckkamerabild angezeigt wird.
Der Bildschirm-Anzeigemodus ändert sich
mit jedem Drücken der MODE Taste wie
unten angeführt.
Normalwinkel-Modus ↔ Hochwinkel-
Modus
Hinweis:
Die Bildschirmanzeige kehrt auf den normalen
Winkel-Modus zurück, der vor der Änderung
eingestellt war, als der Motor ausgeschaltet wurde. •
Unterschiede zwischen der Bildschirmanzeige
und der tatsächlichen Straßenoberfläche
In den folgenden Situationen können
Unterschiede in der Entfernung und dem
Verlauf der Straße, auf der sich das Fahrzeug
fortbewegt, zwischen den waagerechten
Führungen auf dem Bildschirm und der
tatsächlichen Straßenoberfläche auftreten.
Wenn hinter dem Fahrzeug eine starke
Steigung vorhanden ist:
Die waagerechten Führungen dienen als
Bezug für den relativen Abstand zur flachen
Straßenoberfläche. Wenn daher eine starke
Steigung hinter dem Fahrzeug vorhanden ist,
erscheinen die waagerechten Führungen näher
zu Ihnen befindlich, als dies in Wirklichkeit der
Fall ist. Falls beispielsweise ein Hinternis auf
der starken Steigung vorhanden ist, scheint das
Hinternis weiter entfernt, als dies tatsächlich
der Fall ist. Ebenso treten auch Unterschiede
zwischen den horizontalen Führungen und der
tatsächlichen Straßenoberfläche entlang des
Fortbewegungskurses des Fahrzeugs auf.
➀
➁
➂
➀ Waagerechte Führungen
➁ Fahrzeug-Status
➂ Unterschied
Wenn hinter dem Fahrzeug ein starkes
Gefälle vorhanden ist:
Wenn ein starkes Gefälle hinter dem Fahrzeug
vorhanden ist, erscheinen die waagerechten
Führungen weiter von Ihnen entfernt, als
dies in Wirklichkeit der Fall ist. Wenn ein
Hinternis auf dem starken Gefälle vorhanden
ist, scheint das Hinternis näher zu Ihnen
befindlich, als dies tatsächlich der Fall ist.
Ebenso treten auch Unterschiede zwischen
den horizontalen Führungen und der
tatsächlichen Straßenoberfläche entlang des
Fortbewegungskurses des Fahrzeugs auf.
➀
➁
➂
➀ Waagerechte Führungen
➁ Fahrzeug-Status
➂ Unterschied
Wenn sich das Fahrzeug auf einen
Steigung befindet:
Aufgrund der Anzahl der Fahrzeuginsassen
oder der Nutzlast können Unterschiede
zwischen der Anzeige und der tatsächlichen
Entfernung sowie dem Verlauf der Straße, auf
der sich das Fahrzeug fortbewegt, auftreten,
wenn sich Fahrzeug auf einer Steigung
fortbewegt.
➀
➁
➀ Fahrzeug-Status
➁ Unterschied
Technische Daten
Allgemeine Werte
Stromversorgung .................................................... GS 14,4 V (zulässiger Bereich: 10,8 V bis 15,1 V)
Erdungssystem ....................................................... Negative Erdung
Max. Leistungsaufnahme ....................................... Ca. 250 mA
Ausgangsbild ........................................................ Spiegelbild (Für Rückansichtsbestätigung)
Videoausgang ......................................................... 1 Vs-s (75 Ω)
Außenabmessungen
Hechkamera ........................................................... 27 (B) × 27 (H) × 26 (T) mm
Netzteil der Bildverarbeitungseinheit .................... 84 (B) × 20 (H) × 65 (T) mm
Tasteneinheit .......................................................... 27 (B) × 27 (H) × 13 (T) mm
Gewicht
Hechkamera ........................................................... 150 g (einschließlich Kabel)
Netzteil der Bildverarbeitungseinheit .................... 200 g (einschließlich Netzkabel)
Tasteneinheit .......................................................... 95 g (einschließlich Kabel)
Kameraeinheit
Abbildungssensor .................................................. 1/4 Zoll CCD-Farbsensor
Anzahl der Bildpunkte ........................................... 492 (senkrecht) × 512 (waagerecht) (Gesamtzahl
der Bildpunkte: ca. 270 000; effektive Zahl der
Bildpunkte: ca. 250 000)
Objektiv .................................................................. Weitwinkel, Brennweite: 1,53 mm, F-Wert: 2,8
Betrachtungswinkel .............................................. Waagerecht: ca. 135°, senkrecht: ca. 100˚
IR-Sperrfilter (Fahrzeugmontage) ......................... Mitgeliefert
Irisblendensystem .................................................. Elektronische Irisblende
Abtastsystem .......................................................... Zwischenzeilenabtastung
Synchronisiersystem .............................................. Interne Synchronisierung
Signal-Rauschabstand ........................................... mindestens 40 dB
Waagerechte Auflösung ......................................... Ca. 300 TV-Zeilen
Beleuchtungsbereich .............................................. Ca. 1,5 Lux bis 100 000 Lux
Betriebstemperaturbereich ..................................... −30 ° C bis +70 °C
Lagerungstemperaturbereich ................................ −40 ° C bis +85 °C
Hinweis:
Änderungen der technischen Daten und des Designs jederzeit vorbehalten. •
