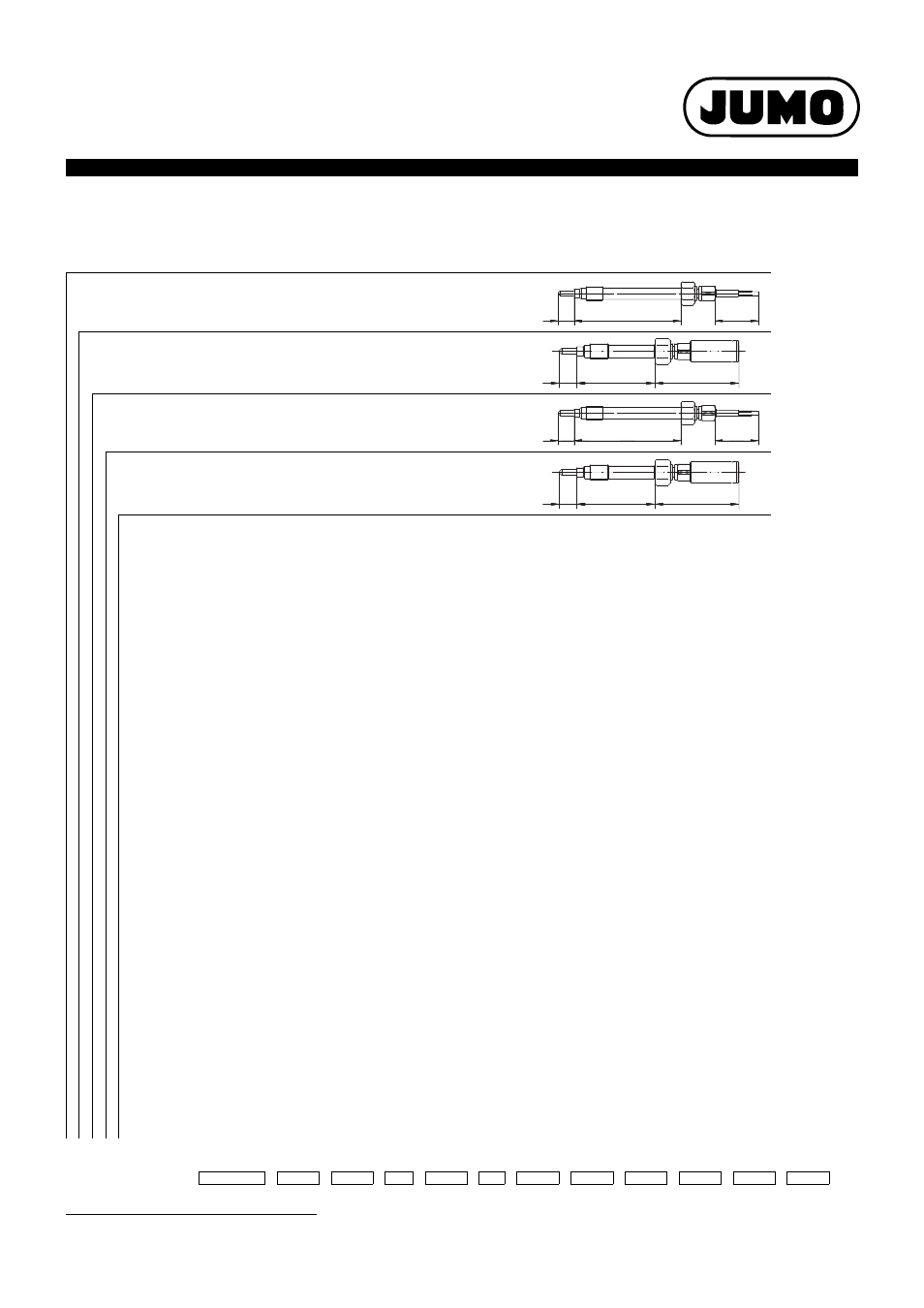

Bestellangaben:
Einschraub-Masse-Widerstandsthermometer
(1) Grundtyp
902090/10
Einschraub-Masse-Widerstandsthermometer
mit Anschlussleitung
902090/20
Einschraub-Masse-Widerstandsthermometer
mit Steckanschluss (LEMO-Apparatedose ERA-2S)
902090/50
Einschraub-Masse-Widerstandsthermometer
mit Anschlussleitung
und keramisch isolierter Messspitze
902090/60
Einschraub-Masse-Widerstandsthermometer
mit Steckanschluss (LEMO-Apparatedose ERA-2S)
und keramisch isolierter Messspitze
(2) Einsatztemperatur in °C/Anschlussleitung
x x x x
386
-50 ... +260°C/PTFE
x x x x
388
-50 ... +260°C/PTFE-Metallgeflecht
x x x x
402
-50 ... +400°C/Metallgeflecht
(3) Messeinsatz
x x x x
1001
1x Pt 100 in Dreileiterschaltung
x x x x
1003
1x Pt 100 in Zweileiterschaltung
x x x x
1011
1x Pt 100 in Vierleiterschaltung
x
2001
2x Pt 100 in Dreileiterschaltung
x x
2003
2x Pt 100 in Zweileiterschaltung
(4) Toleranzklasse nach DIN EN 60 751
x x x x
1
Klasse B (Standard)
x x x x
2
Klasse A
(5) Einbaulänge EL in mm
x x x x
152
152mm (Standard)
x x x x
...
Angaben im Klartext
(6) Form der Messspitze
x x
1
plan
x x x x
4
Schwert
(7) Messspitzenlänge L in mm
x x
0
plan
x x x x
5
5mm
x x x x
10
10mm
x x x x
15
15mm
x x x x
20
20mm
x x x x
25
25mm
(8) Werkstoff/Oberfläche der Messspitze
x x x x
26
1.4571 (Standard)
x x x x
39
1.4571 Beschichtung nach Absprache
(9) Prozessanschluss
x x x x
126
M 18x1,5
x x x x
153
1/2“x20 UNF
(10) Anschlussleitungsende
x
x
00
kein
x
x
03
blanke Anschlussdrähte
x
x
11
Aderendhülsen nach DIN 46 228 Teil 4 (Standard)
x
x
80
mehrpolige Steckverbindung (Typ im Klartext angeben)
(11) Anschlussleitungslänge AL in mm
x
x
0000
keine
x
x
3000
3000mm
x
x
...
Angabe im Klartext (Stufung 500mm)
(12) Typenzusätze
x x x x
000
keine
x
x
315
Knickschutzfeder
x
x
853
Metallschutzschlauch auf der Anschlussleitung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
Bestellschlüssel
-
-
-
-
-
-
-
-
-
-
/
, ...
1
Bestellbeispiel
902090/10 -
402
- 1003 -
1
-
152
-
4
-
15
-
26
-
153
-
11
- 3000 /
000
AL
EL
L
L
EL
72
AL
EL
L
L
EL
72
1
Typenzusätze nacheinander aufführen und durch Komma trennen.
