47
Leica RM2245
6. Optionales Zubehör

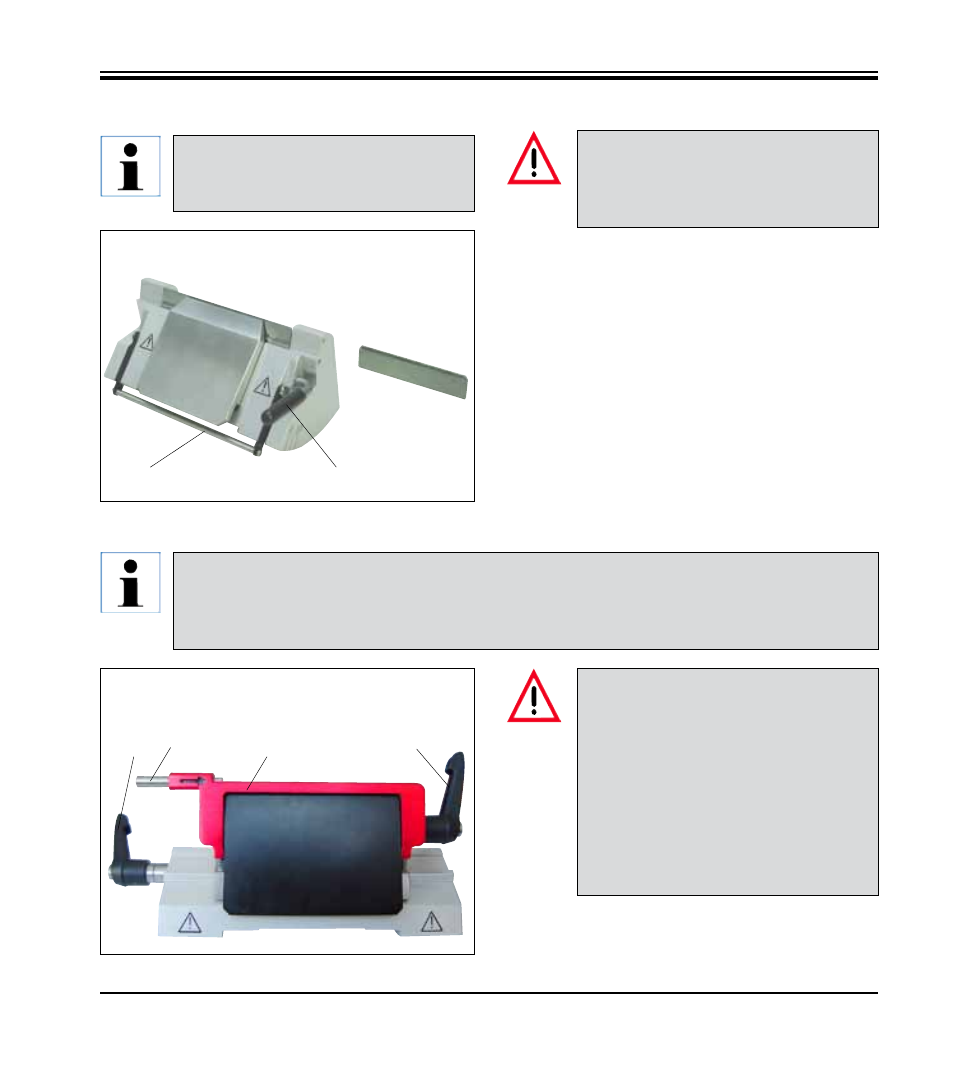

Einsetzen der Klinge, Messerhalter E und E-TC
• Fingerschutzbügel (9) nach unten klappen.
• Zum Einlegen der Klinge rechten Klemmhebel
(10) nach vorn herunterklappen.
• Klinge vorsichtig von der Seite einschieben.
Dabei darauf achten, dass die Klinge unbe-
dingt parallel zur oberen Kante der Andruck-
platte eingespannt wird.
• Zum Klemmen der Klinge Klemmhebel (10)
nach oben klappen.
6.3.2 Messerhalter E/E-TC
9
11
10
Messerhalter E-TC
Messerhalter E
9
10
9a
Bevor die Klinge eingesetzt wird, muss
der Messerhalter zusammen mit der
Messerhalterbasis im Gerät eingebaut
sein!
Der Messerhalter E-TC ist für TC-65
Einwegklingen aus Hartmetall geeig-
net.
Die Klemmhebel am Messerhalter
sind nicht austauschbar. Die beiden
Klemmhebel (10, 11) müssen immer
in der gezeigten Position verbleiben,
sonst kann es in Einzelfällen zu Funk-
tionsstörungen am Messerhalter kom-
men.
Klemmhebel für die Klinge (10) rechts,
Klemmhebel für die Lateralverschie-
bung (11) links.
Der Messerhalter E ist für konventionelle Einwegklingen aller gängigen Fabrikate geeignet. Es
gibt ihn in zwei Ausführungen, für Schmalbandklingen und für Breitbandklingen. Der Messer-
halter besitzt eine Lateralverschiebung, um die gesamte Breite der Klinge nutzen zu können.
Außerdem ist er mit einer Klingenauswurfhilfe (9a) ausgestattet.
Abb. 41
Abb. 42
