Retsch BB 300 Benutzerhandbuch
Seite 18
06.02.2012
F. Kurt Retsch GmbH
18

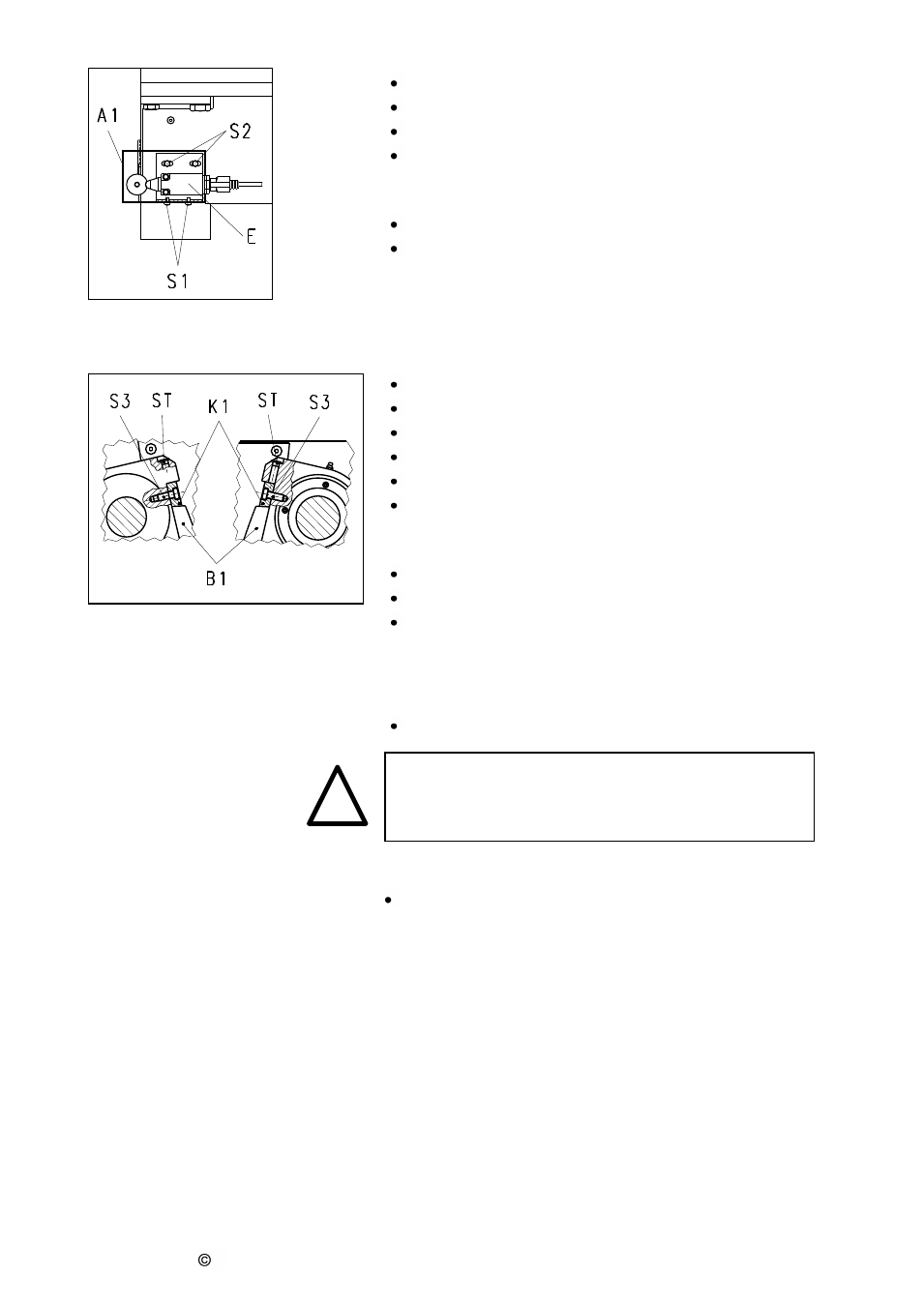

Einstellhinweise zum Endschalter
Abb.10
Schrauben S1 herausschrauben
Abdeckung A1 abnehmen
Schrauben S2 lösen, aber nicht herausschrauben
Winkel mit Endschalter E verschieben
Der Endschalter muß schalten, sobald die Türe bis max. 50mm
geöffnet wurde. Abb.9
Schrauben S2 wieder festziehen
Abdeckung A1 aufsetzen und mit Schrauben S1 befestigen
Test, wie unter Prüfungen beschrieben, ausführen.
Brechbacken austauschen
Abb.10
Netzstecker ziehen
Einfülltrichter entfernen
Spaltweite auf max. Spalt einstellen
Zylinderschrauben S3 herausschrauben
Klemmstücke K1 entnehmen
Brechbacken B1 tauschen
Sollten sich die Klemmstücke nicht ohne weiters entnehmen lassen, so
kann man mit einem Schraubendreher nachhelfen. Dazu:
Stopfen ST entfernen
Schraubendreher durch die freiwerdenden Bohrungen stecken
mit einem Kunststoffhammer leicht auf den Schraubendreher
schlagen
Nach dem Tauschen der Brechbacken unbedingt wieder die
Zylinderschrauben S3 gut festziehen und die Stopfen ST wieder
eindrücken.
Einfülltrichter aufsetzen und mit den acht Sechskant-schrauben
befestigen
!
Der Einfülltrichter darf durch Herausschrauben der acht
Sechskantschrauben nur von eingewiesenem Fachpersonal zu
Reinigungszwecke demontiert werden. Ein Betrieb des BB300 ohne
aufgeschraubten Einfülltrichter ist nicht zulässig.
Quetschgefahr für Finger und Hände !
Zubehör
Auffangbehälter auf Rollen, V=50 Liter
Urheberrecht
Weitergabe oder Vervielfältigung dieser Dokumentation, Verwertung
und Weitergabe ihres Inhalts sind nur mit ausdrücklicher Genehmigung
der Retsch GmbH gestattet.
Zuwiderhandlungen verpflichten zum Schadenersatz.
Änderungen
Technische Änderungen vorbehalten.
