SEITE 25 TP10494-GR
licht.
Schieben Sie die gerillte Gegenrolle auf die untere
Messerwelle. Die flache Seite des Perforiermesser darf
die Seite der Rille in der Gegenrolle gerade berühren.
(Punkt 6, Abbildung 13.1-2)
Schieben Sie die Gegenrolle und den Messerhalter in
die gewünschte Position auf der Messerwelle. Bringen Sie
die Transportrollenbaugruppen wieder am rechten Ende der
oberen und unteren Wellen an.
Verriegeln Sie die Messerwellen, indem Sie den
Knopf beim Ausrichten der Messerwellen auf die Messer-
wellenzapfenbaugruppe hineinschieben. Ziehen Sie den
Rändelknopf fest. Verriegeln Sie anschließend den
Messerhalter und die Gegenrolle in der entsprechenden
Position mit den Einstellschrauben mit Messingkopf.
(Punkt 4, Abbildung 13.1-2) Verriegeln Sie sie Transport-
rollenbaugruppen durch Anziehen der Einstellschrauben mit
Messingkopf. (Punkt 1, Abbildung 13.1-2)
Der Abstreifer der Perforiereinrichtung passt auf die
Traverse über der Messerwellenbaugruppe und neben dem
Perforiermesser. (Siehe Abbildung 13.1-3) Hiermit wird
das Papier für das Auslegen abgestreift und es wird verhin-
dert, dass es sich um das Perforiermesser wickelt.
13.0 PERFORIEREN, RILLEN UND
SCHNEIDEN
Zusätzlich zum Falzen kann man mit dem Flexifold mit
luftunterstütztem Bogentransport perforieren, rillen und
schneiden.
WARNUNG
Schalten Sie die Stromzufuhr aus, bevor Sie Arbeiten
am Gerät durchführen. Seien Sie mit den Perforier- und
Schneidmessern vorsichtig. Sie sind äußerst scharf.
13.1 Perforieren
Der Flexifold kann entweder benutzt werden, um den
gefalzten Bogen (zur Unterstützung bei der Erstellung eines
rechtwinkligen Falzes), oder flach ausgelegte Bögen zu
perforieren. Baumfolder liefert mit der Maschine ein Stan-
dard-Perforiermesser mit 41 Zähnen. Zusätzliche Per-
foriermesser sind ebenfalls bei Baumfolder erhältlich.
Auf der Bedienerseite der Falzmaschine ist ein
Rändelknopf neben dem Handrad vorhanden. (Siehe
Abbildung 13.1-1) Mit diesem Knopf wird die Messer-
wellenbaugruppe festgehalten. Lösen Sie den Knopf,
indem Sie ihn um ca. 6 volle Umdrehungen gegen den
Uhrzeigersinn drehen.
Ziehen Sie den Knopf zu sich hin, wodurch ein
Abstand von ca. 41,00 mm am rechten Ende der Messer-
wellen entsteht. Dieser Abstand ermöglicht es, das
Messerwellenzubehör aus- und einzubauen.
Lösen Sie die Einstellschrauben (Punkt 1, Abbildung
13.1-2) in den Transportrollenbaugruppen am rechten Ende
der oberen und unteren Welle und ziehen Sie die Transport-
rollenbaugruppen heraus.
Das Perforiermesser mit nach unten zeigender
scharfer Fläche locker auf der Messeraufnahme anbringen.
(Punkt 2 & 3, Abbildung 13.1-2) Stellen Sie stets sicher,
dass die flache Seite des Messers zum Messerhalter zeigt.
Lösen Sie die Schrauben mit Messingkopf (Punkt 4,
Abbildung 13.1-2) im Messerhalter, bevor Sie versuchen,
diese auf die Messerwellen zu setzen.
Anschließend wird die Perforiermesserbaugruppe auf
die obere Messerwelle geschoben. Ziehen Sie die Schrau-
ben (Punkt 5, Abbildung 13.1-2) an, mit denen das
Perforiermesser am Messerhalter gehalten wird und
richten Sie das Messer am Halter aus. Hierdurch wird eine
ungehinderte horizontale Bewegung an der Welle ermög-

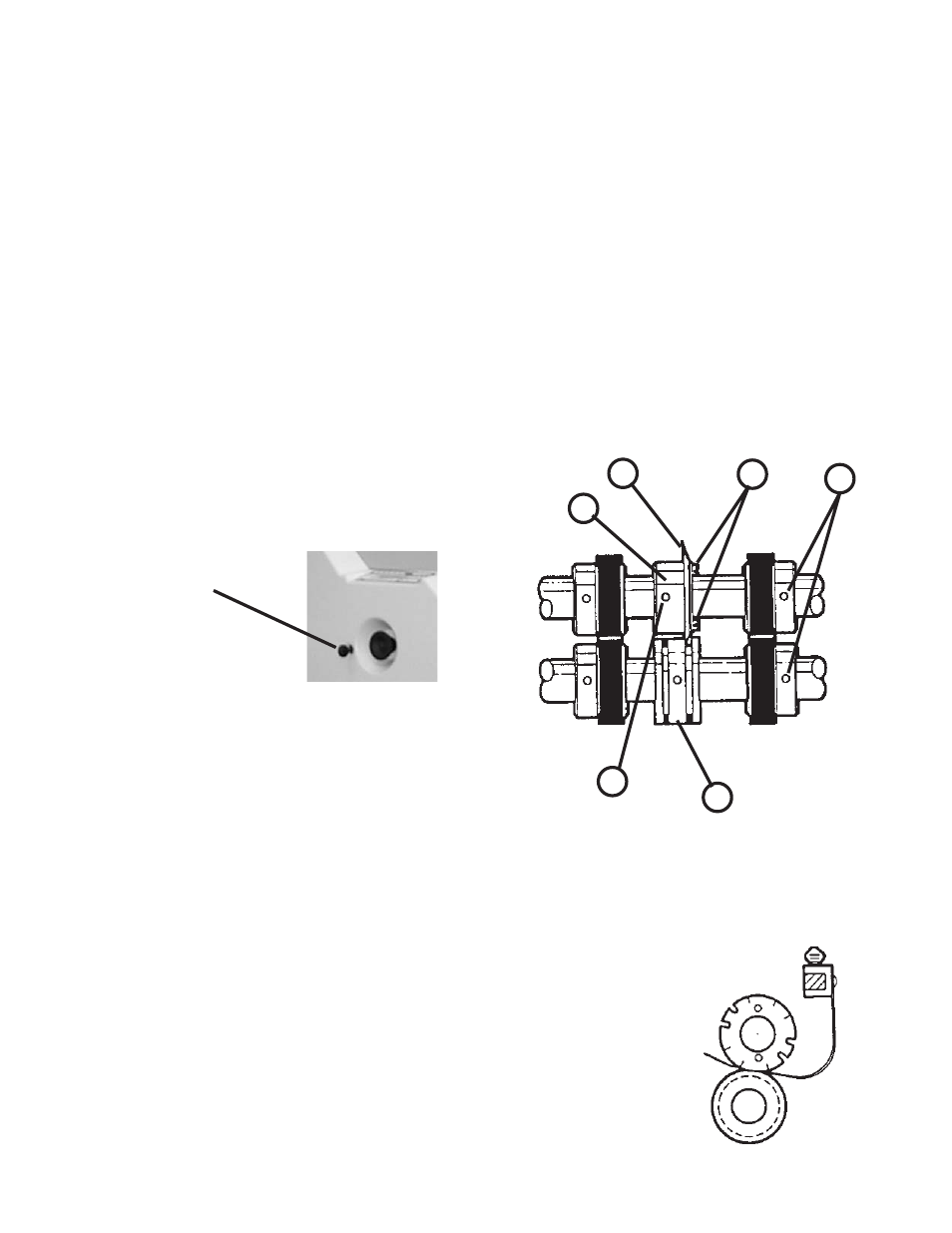

Abbildung 13.1-3
Abbildung 13.1-1
Messerwellenknopf
Abbildung 13.1-2
11111
22222
33333
44444
55555
66666
