4 Installation
920 Absorber Module
￭￭￭￭￭￭￭￭
77
4.10.2
Combustion-Module-Ausgang anschliessen: Absorberlösung
Die Kapillare mit der gelben Markierungshülse sowie die dickere Kapillare
werden am T-Verbinder CIC im Combustion Module angeschlossen.
Am T-Verbinder CIC im Combustion Module befinden sich 2 Anschlüsse:

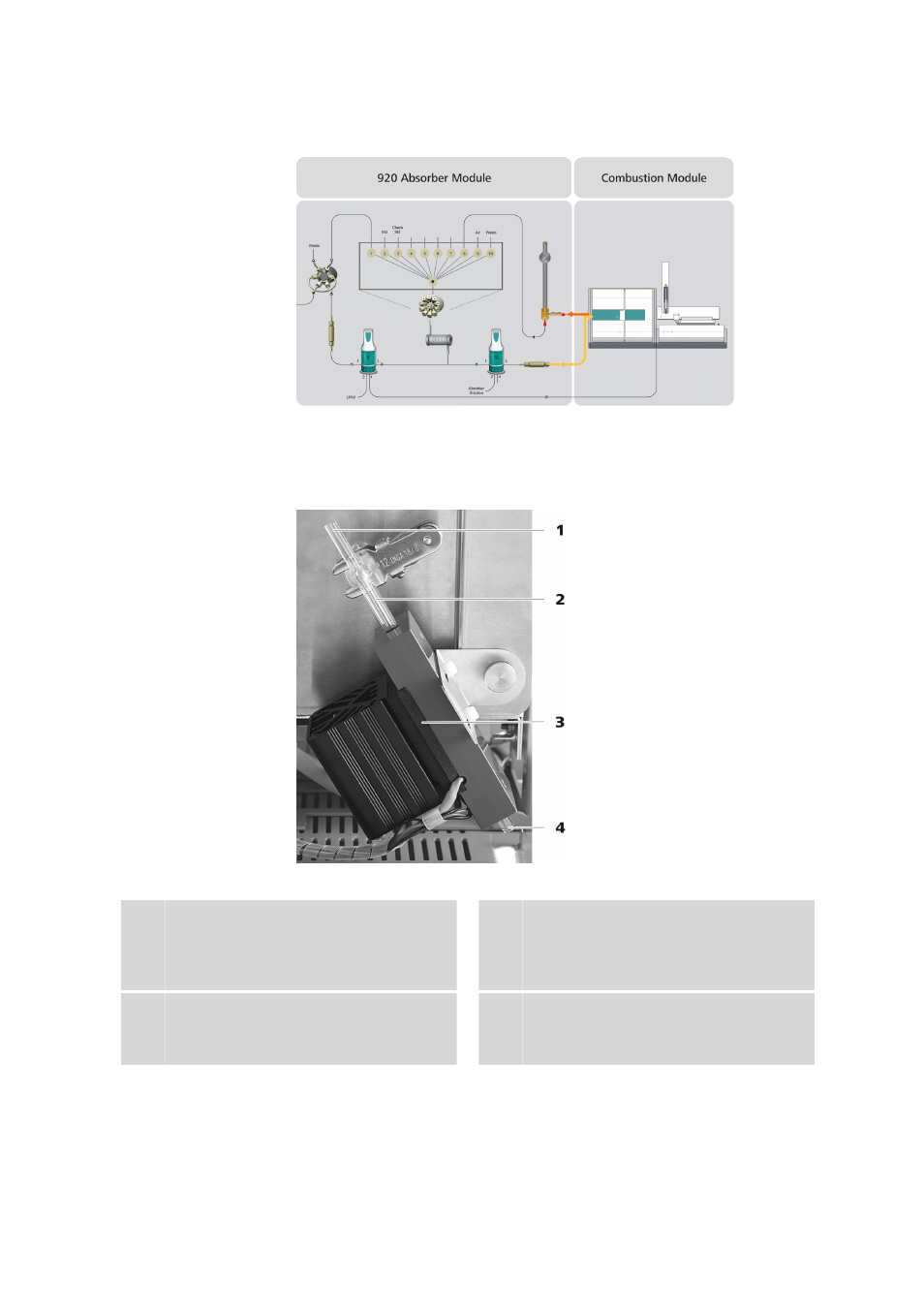

Abbildung 23
Verbrennungsrohr – Ausgang
1
Anschluss Absorberlösung
Anschluss für die Kapillare mit der gelben
Markierungshülse (7-
).
2
T-Verbinder CIC (6.7301.210)
T-Verbinder am Ausgang des Verbrennungs-
rohrs. Für die Zuführung der Absorberlösung
und Abführung der Verbrennungsgase.
3
Peltier-Kühlelement
Zum Abkühlen der Verbrennungsgase am
Ausgang des Verbrennungsrohrs.
4
Anschluss Verbrennungsgase
Anschluss für die PTFE Kapillare 1/8 in. /
1/16 in. i.D. / 1.5 m (6.1803.130) (7-
