1.1 Bestimmungsgemäße
Verwendung
Richter Pumpen der Baureihen MNK-X, MNK-XB und
SCK-X sind kunststoffausgekleidete Kreiselpumpen
zum Fördern von aggressiven, toxischen, reinen und
entzündlichen Flüssigkeiten.
Freistrompumpen werden bevorzugt bei stark fest-
stoffbeladenen Medien eingesetzt.
Anwendungsbereich:
Für Medien mit
Hoher Feststoffanteil je nach Körnung und Be-
schaffenheit
Partikelgrößen von etwa 10 – 20 mm, je nach
Pumpenbaugröße
langfaserigen Bestandteilen
Gasanteilen bis 5 Vol.-%. Bei Gasmitförderung im
Ex-Bereich ist sicherzustellen, dass durch das
Mitfördern des Gases keine explosionsfähige At-
mosphäre in die Pumpe gelangt.
Aufgrund der Vielzahl der möglichen
Partikeleigenschaften
(Größe,
Form,
Dichte, …) ist eine spezifische Eingrenzung
der Feststoffe im Vorfeld nicht möglich.
Richter empfiehlt daher bei kritischen Einsatzfällen
z.B.
Motorbelastungswächter
zur
Leistungs-
überwachung der Pumpe einzusetzen.
1.2 Typenschild
Das Typenschild aus Edelstahl ist unverlierbar auf
den Lagerträger genietet:
Wenn der Betreiber seine Kennzeichnung anbringt,
ist darauf zu achten, dass die Pumpe mit dem An-
wendungsfall übereinstimmt.

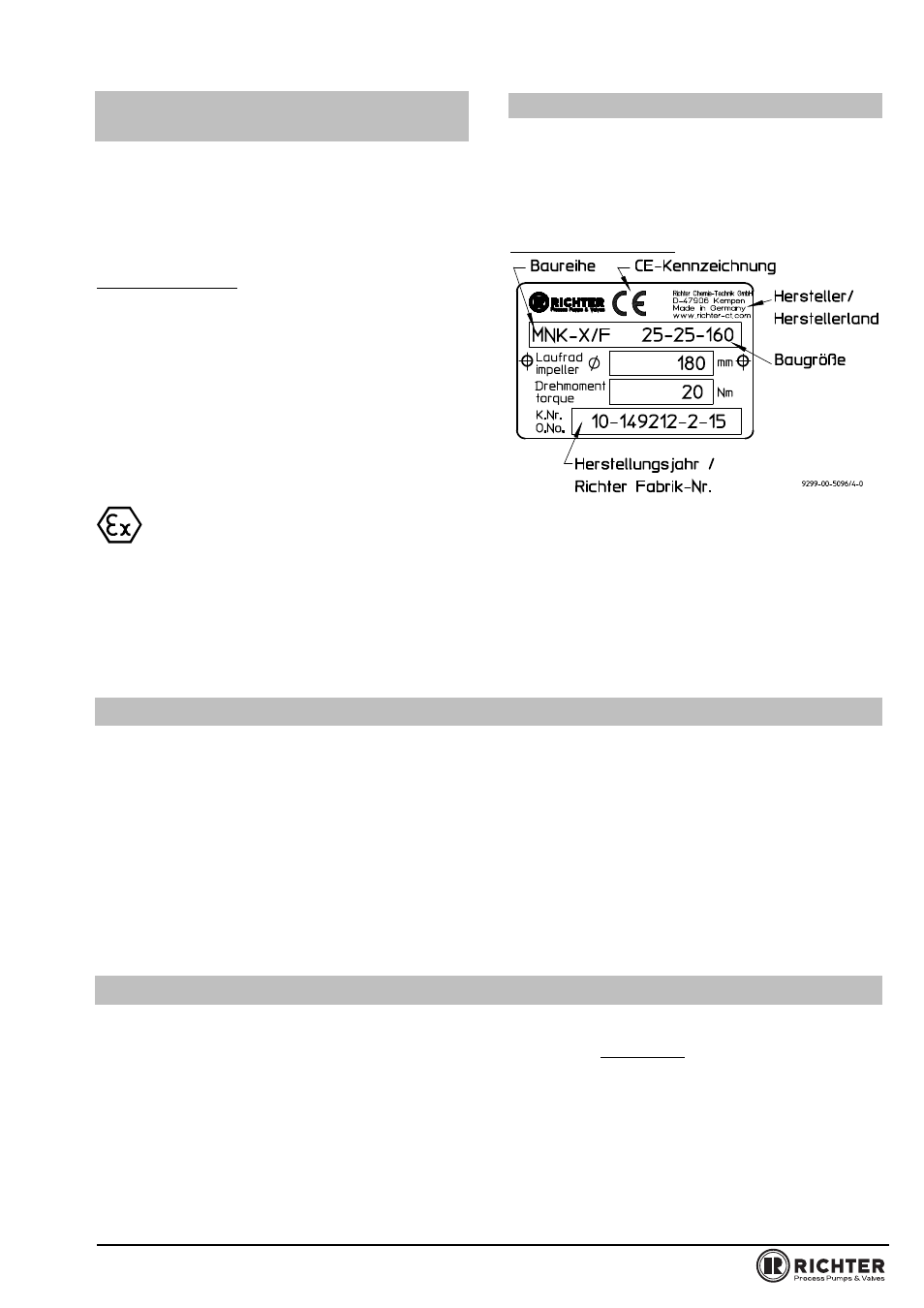

Beispiel Typenschild :
2 Sicherheit, Transport, Lagerung und Entsorgung
Für Sicherheit, Transport, Lagerung und Entsorgung
gelten
die
entsprechenden
Kapitel
in
den
nebenstehend
genannten
Einbau-
und
Betriebsanleitungen.
Diese Zusatz-Einbau- und Betriebsanleitung ist
nur gültig, je nach gewählter Bauform, zusammen mit
der Einbau- und Betriebsanleitung:
MNK Dauerfett- und Ölbadschmierung
9230-001-de
MNK-B Blockbauweise
9230-005-de
SCK Dauerfett- und Ölbadschmierung
9220-001-de
3
Produktbeschreibung
Die Gehäuseabmessungen, Nennleistungen und
technischen Anforderungen der Pumpenbaureihen
MNK-X, MNK-XB und SCK-X entsprechen der ISO
2858 / DIN EN 22858 / ISO 15783 / DIN ISO 5199.
Die technischen Anforderungen der VDMA 24279
werden erfüllt.
Die Schnittzeichnung zeigt die Freistromausfüh-
rung. Siehe Abschnitt 7.
Alle Bauteile, die mit dem Fördermedium in Berüh-
rung kommen, sind entweder mit Kunststoff umman-
telt oder bestehen aus anderen beständigen Mate-
rialien, z.B. Siliziumkarbid.
