Seite 26: 1 lagerdichtungen
26
Simba DTX
604-107M-ENG
2013-05-23
auf Festigkeit und auf korrekte Einstellung
der Abstreifer.
Der Abstreifer entfernt Schmutz,
damit angrenzende Keilringe nicht
blockieren. Wenn die Abstreifer
eingestellt werden müssen, stellen
Sie sicher, dass auch bei Belastung
kein Kontakt zwischen Abstreifer
und
Distanzscheibe
besteht.
Überprüfen Sie regelmäßig die
Distanzscheiben auf Verschleiß,
und stellen Sie ggf. die Abstreifer
neu ein, damit kein Kontakt besteht.
5.4 DD Lite-Walze
Die Distanzscheiben und Ringe der DD Lite-
Walze sind über die Endplatten an den äu-
ßeren Enden des Walzenrohrs vorgespannt.
Die DD Lite-Walzen können nur
mithilfe einer speziellen Ausrü-
stung zerlegt werden. Sollten die
Walzen zerlegt werden müssen,
setzen Sie sich in jedem Fall mit
Ihrem Händler in Verbindung.
Die Wartungsarbeiten an diesen Walzen
beschränken sich auf jährliches/saisonales
Abschmieren der Lager sowie auf
regelmäßiges Überprüfen der Baugruppen
5.4.1 Lagerdichtungen
Achten Sie beim Auswechseln der Labyrinth-
Lagerdichtungen in den Scheibennaben auf
die korrekte Position der Dichtung. Die ab-
geschrägte Seite der Lippe muss zur Außen-
seite des Lagergehäuses, direkt zum Schei-
benausleger, ausgerichtet sein (siehe Abb.
5.02). Diese abgeschrägte Lippe verhindert,
dass Schmutz in das Gehäuse eindringen
kann, und ermöglicht außerdem, dass beim
Abschmieren das Schmierfett eindringen
kann.

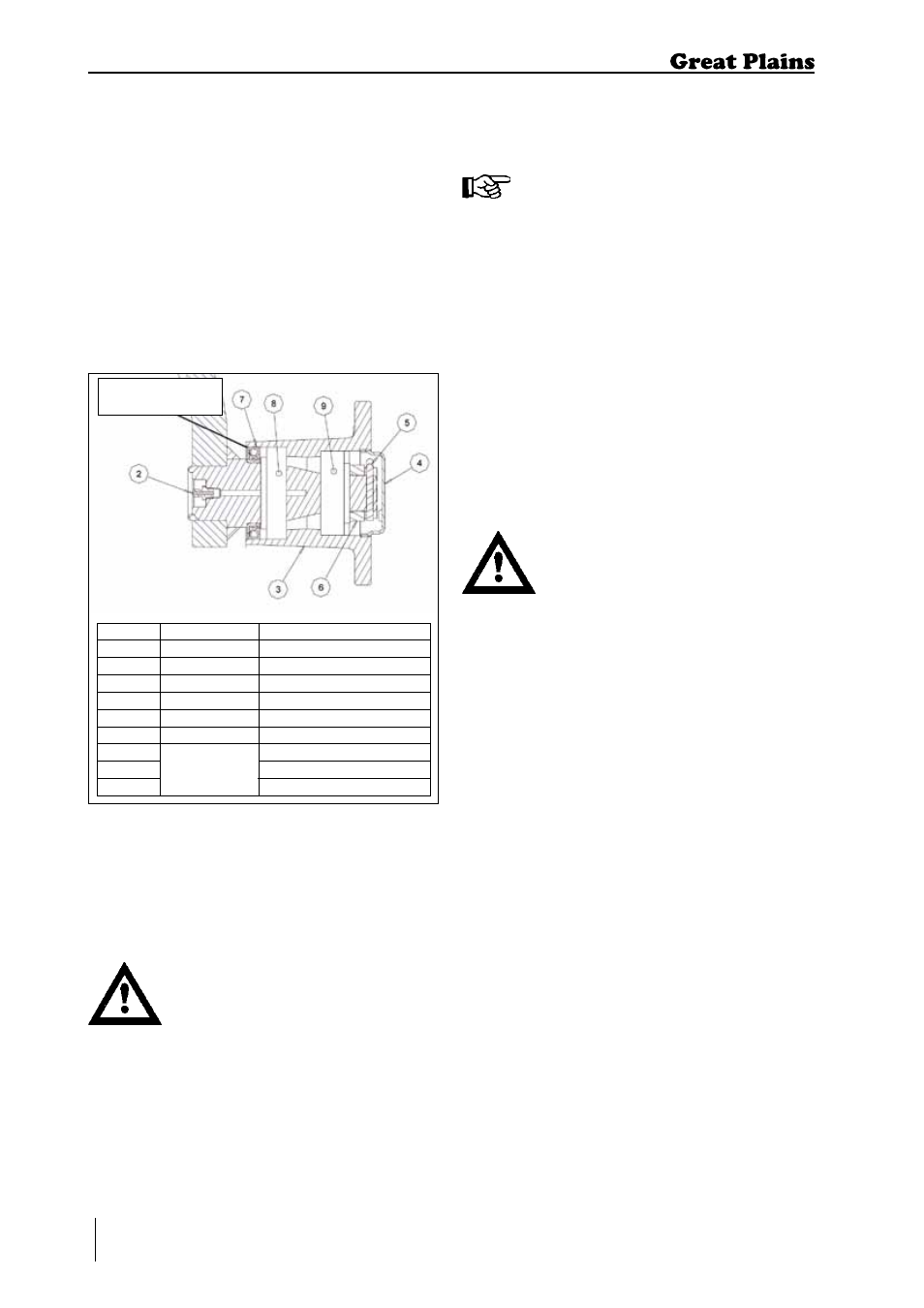

Abb. 5.02: Korrekte Ausrichtung der Dichtung
ELEMENT TEILENUMMER BESCHREIBUNG
1
---
SCHEIBENAUSLEGER
2
P12900
SCHMIERNIPPEL M8
3
P14593
GUSSNABE
4
P14594
NABENKAPPE
5
P12908
FEDERSTECKER
6
P12907
KRONENMUTTER M27x1,5
7
DICHTUNG 64x45x9,5
8
P12415
LAGER 32008 40x68x19
9
LAGER 32206 30x62x21
Abgeschrägte
Dichtung
5. Instandsetzung und Wartung
5.5 Doppelscheibenach-
sen
Die Achsen dieser Walze werden von der
Hauptachse über das Zentrum der Ringe
und Lager zugbelastet.
Die Doppelscheibenachsen kön-
nen nur mithilfe einer speziellen
Ausrüstung zerlegt werden. Sollten
die Achsen zerlegt werden müssen,
setzen Sie sich in jedem Fall mit
Ihrem Händler in Verbindung.
Die Wartungsarbeiten an diesen Walzen be-
schränken sich auf tägliches Abschmieren
der Lager zur Schmutzabweisung sowie auf
regelmäßiges Überprüfen der Baugruppen
auf Festigkeit und auf korrekte Einstellung
der Abstreifer. Die Achsen können festge-
zogen werden. Jedoch müssen die Bügel-
schrauben der Lagersäule gelöst werden,
um eine Vorspannung der Lager zu vermei-
den, während sich diese seitwärts zueinan-
der bewegen. Vergewissern Sie sich, dass
anschließend die Lagersäulen wieder am
Hauptrahmen festgezogen werden.
5.6 Vorbereitung zur
Stilllegung
Wenn die Maschine für längere Zeit außer
Betrieb genommen wird, beachten Sie bitte
Folgendes:
• Stellen Sie die Maschine nach Möglichkeit
an einem überdachten Stellplatz ab.
• Schützen Sie die Walze/Scheiben vor Rost.
Wenn Sie Arbeitsgeräte mit Öl behandeln,
verwenden Sie ein leichtes, biologisch
abbaubares Öl, beispielsweise Rapsöl.
