18 Über Ihren Monitor

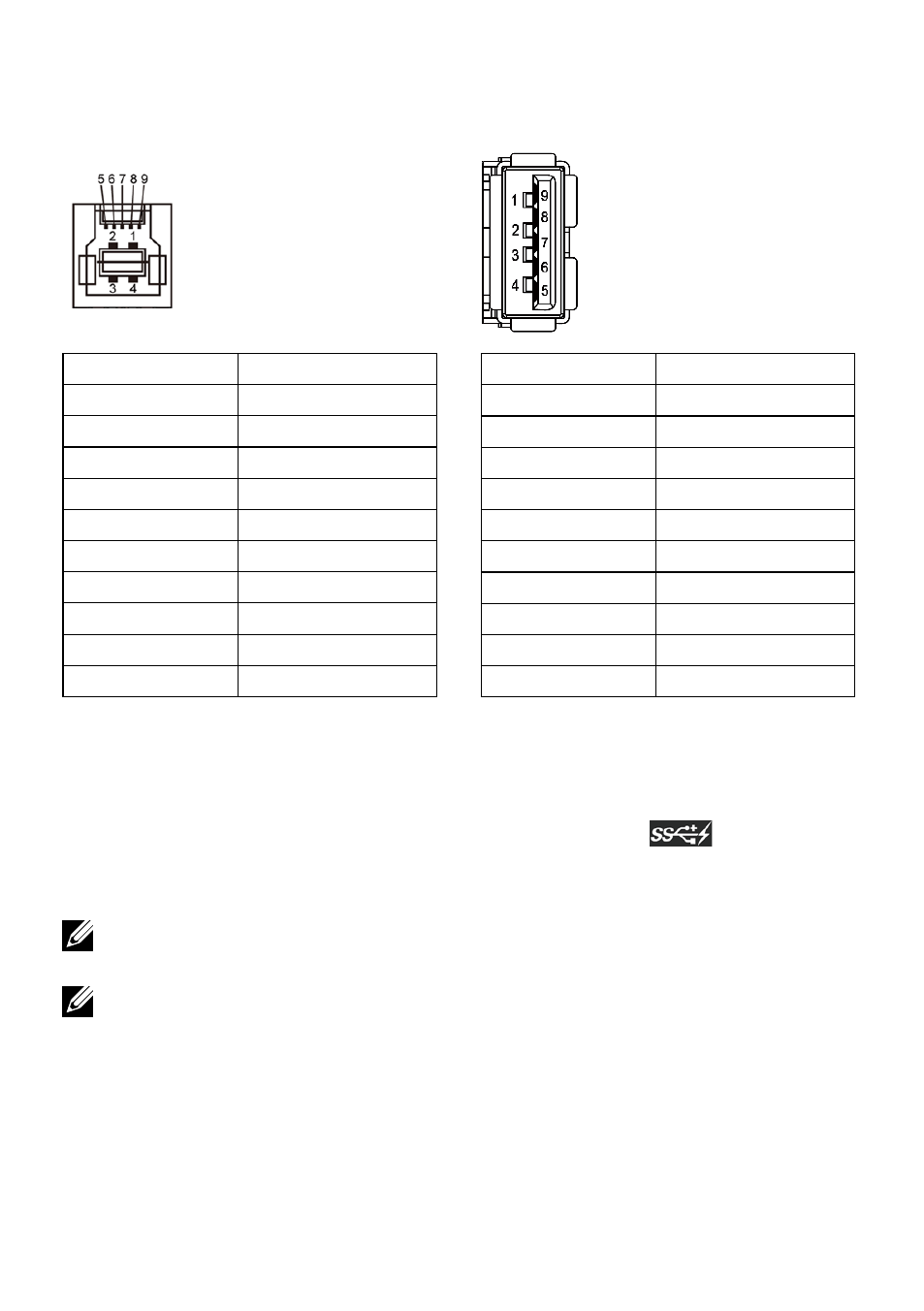

USB-Upstream-Anschluss
Pin-Nummer
Signalname
1
VBUS
2
D-
3
D+
4
Erde
5
StdB_SSTX-
6
StdB_SSTX+
7
Erde_Drain
8
StdB_SSRX-
9
StdB_SSRX+
Schale
Abschirmung
USB-Downstream-Anschluss
Pin-Nummer
Signalname
1
VBUS
2
D-
3
D+
4
Erde
5
StdA_SSRX-
6
StdA_SSRX+
7
Erde_Drain
8
StdA_SSTX-
9
StdA_SSTX+
Schale
Abschirmung
USB-Ports
•
1 Upstream – unten
•
4 Downstream – 1 hinten, 3 unten
Ladeanschluss – einer an der Rückseite (Port mit
-Blitzsymbol);
unterstützt schnelle Aufladung, falls das Gerät BC 1.2-konform ist.
HINWEIS: Die USB 3.0-Funktionalität erfordert einen Computer und
Geräte, die USB 3.0-kompatibel sind.
HINWEIS: Bei Computern mit Windows® 7 muss Service Pack 1 (SP1)
installiert sein. Die USB-Schnittstelle des Monitors funktionieren nur, wenn
der Monitor eingeschaltet oder auf den Energiesparmodus eingestellt
ist. Wenn Sie den Monitor aus- und wieder einschalten, dauert es
möglicherweise einige Sekunden, bis die angeschlossene Peripherie wieder
normal funktioniert.
