Dell S1909WFP Monitor - Handbuch (Seite 6)

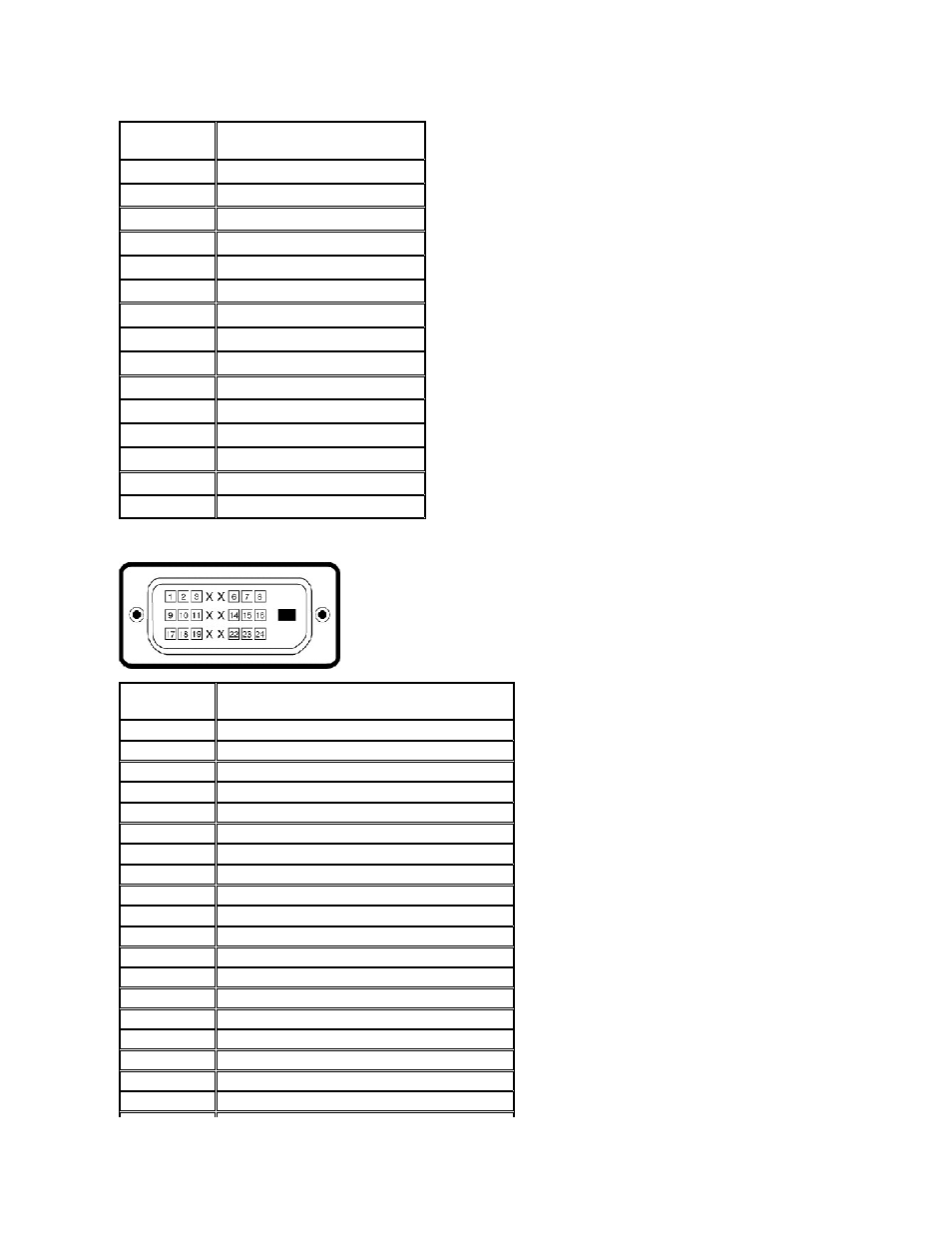

DVI-Stecker
Stift-Nr. 15-poliges Ende des
Signalkabels
1 Video-Rot
2 Video-Grün
3 Video-Blau
4 MASSE
5 Selbsttest
6 MASSE-R
7 MASSE-G
8 MASSE-B
9 PC 5V/3,3V
10 MASSE-Sync.
11 MASSE
12 DDC-Daten
13 H-Sync.
14 V-Sync.
15 DDC-Takt
Stift-Nr. 24-poliges Ende des Signalkabels
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Masse
4 Erdfrei
5 Erdfrei
6 DDC-Takt
7 DDC-Daten
8 Erdfrei
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Masse
12 Erdfrei
13 Erdfrei
14 +5V/+3,3V
15 Selbsttest
16 Hot Plug Detect
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Masse
