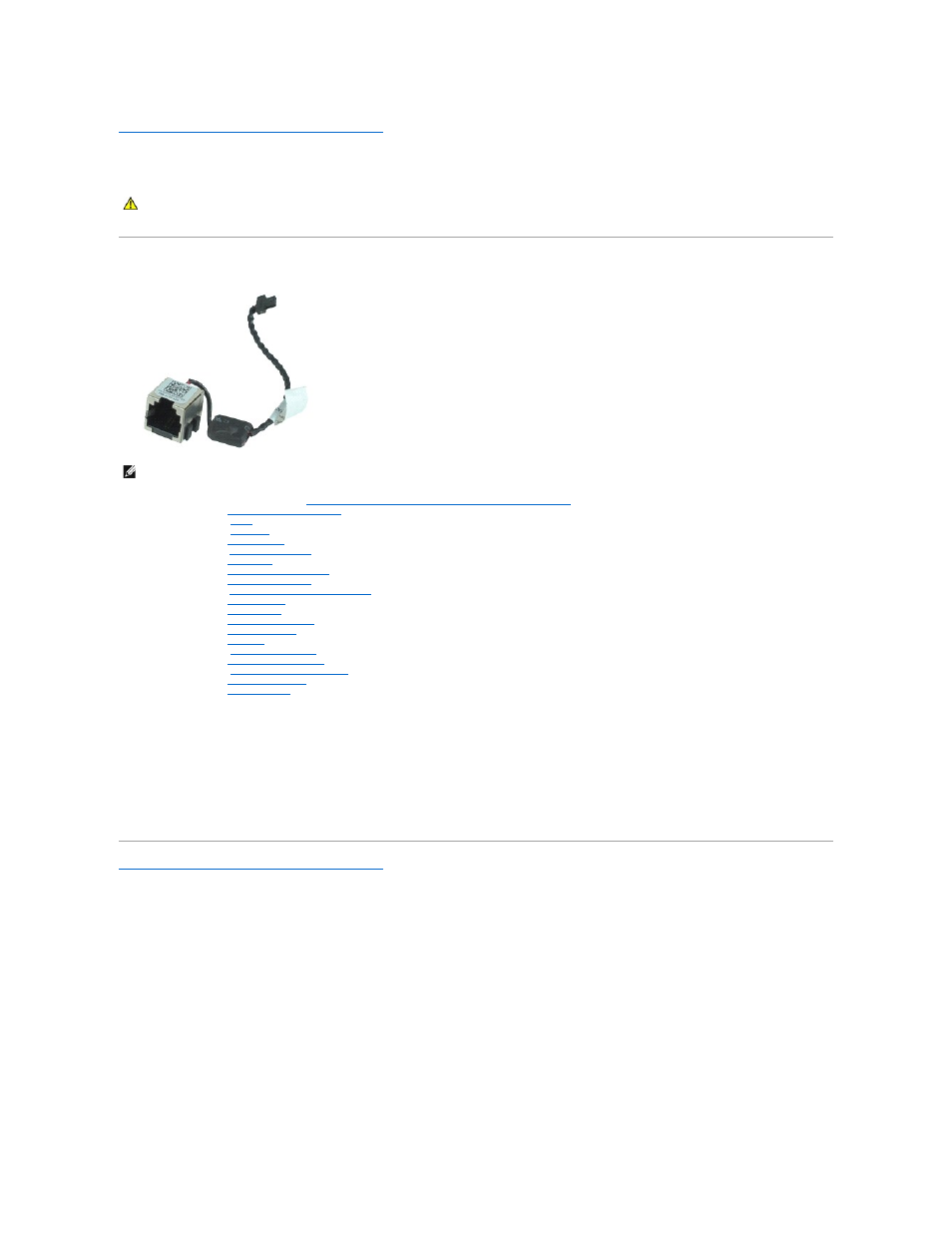

Modemanschluss
Dell™ Latitude™ E6410/E6410 ATG Service
-Handbuch
Entfernen des Modemanschlusses
1.
Folgen Sie den Anweisungen unter
Vor der Arbeit an Komponenten im Inneren des Computers
.
2.
Entfernen Sie die
ATG-Anschlussabdeckung
(nur auf E6410 ATG-Computern gültig).
3.
Entfernen Sie den
Akku
.
4.
Entfernen Sie den
Speicher
.
5.
Entfernen Sie die
ExpressCard
.
6.
Entfernen Sie das
optische Laufwerk
.
7.
Entfernen Sie die
Festplatte
.
8.
Entfernen Sie die
Scharnierabdeckungen
.
9.
Entfernen Sie die
Service-Abdeckung
.
10.
Entfernen Sie das
Latitude ON™ Flash/CMG
-Modul
.
11.
Entfernen Sie die
WWAN-Karte
.
12.
Entfernen Sie die
WLAN-Karte
.
13.
Entfernen Sie die
Knopfzellenbatterie
.
14.
Entfernen Sie die
LED-Abdeckung
.
15.
Entfernen Sie die
Tastatur
.
16.
Entfernen Sie den
Fingerabdruckleser
.
17.
Entfernen Sie die
Bildschirm-Baugruppe
.
18.
Entfernen Sie den
ExpressCard-Kartenträger
.
19.
Entfernen Sie die
Handballenstütze
.
20.
Entfernen Sie die
Systemplatine
.
21.
Lösen die das Modemanschlusskabel vom Computer.
22.
Heben Sie den Modemanschluss aus seinem Steckplatz und entfernen Sie ihn.
Erneutes Anbringen des Modemanschlusses
Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Modemanschluss einzubauen.
Zurück zu "Entfernen und Austauschen von Komponenten"
WARNUNG:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
ANMERKUNG:
Möglicherweise muss Adobe®
Flash® Player von Adobe.com installiert werden, um die nachfolgenden Abbildungen anzeigen zu können.
