Wir bedanken uns für den Kauf der Receiver Box von Pro-Ject Audio Systems.
!
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Umweltschutzhinweis
Nutzen Sie das Gerät über eine längere Zeit nicht (beispielsweise während einer Urlaubsreise), empfehlen
wir, das Gerät vom Stromnetz zu trennen. Vergewissern Sie sich, dass sich das Gerät in Stand-By befindet,
bevor Sie das Steckernetzteil ausstecken.

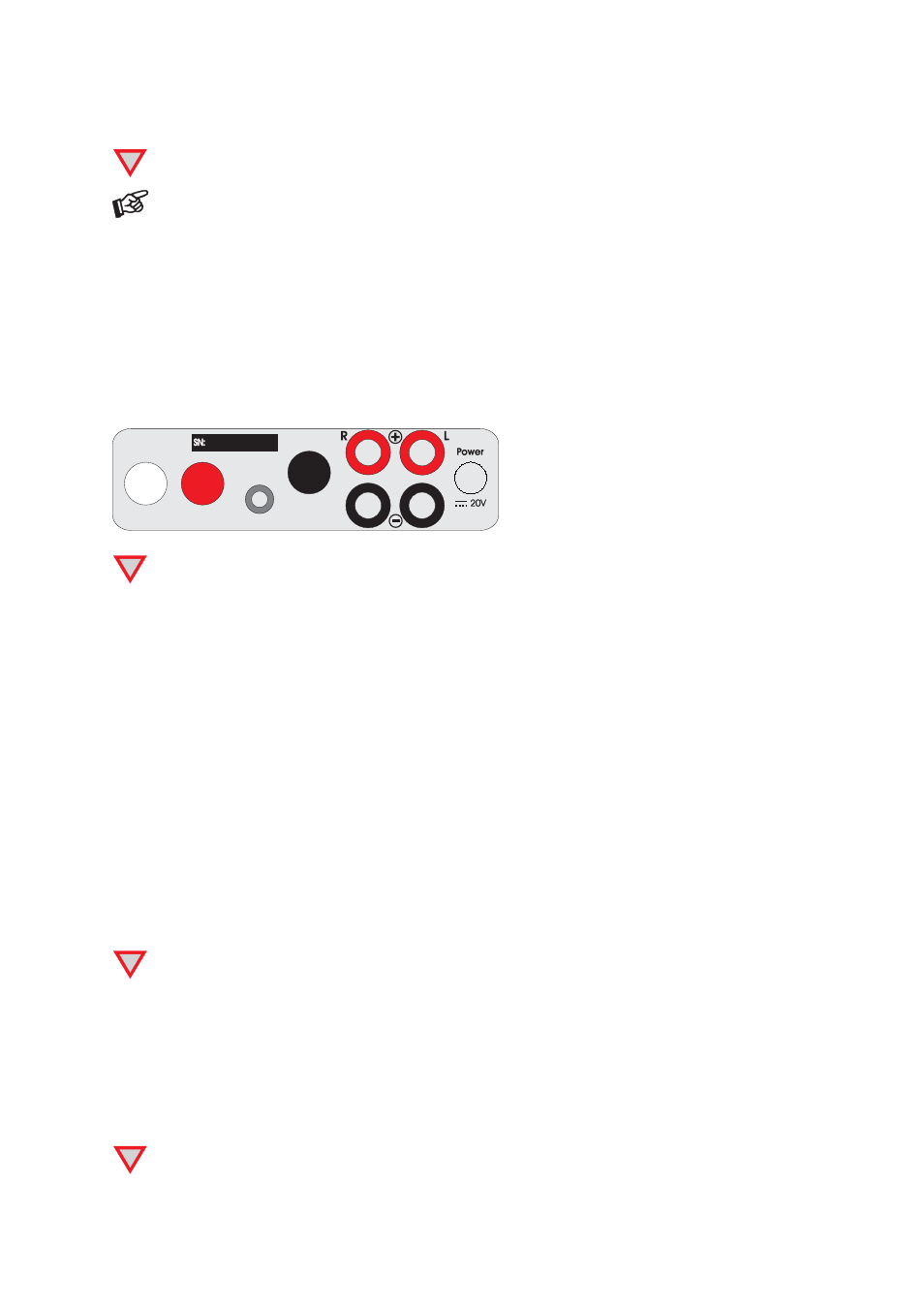

Anschlüsse
FM Ant.
75 Ohm
IN 1
IN 2
!
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Achten Sie auf korrekte Zuordnung der Kanäle. Die rote Buchse führt das Signal des rechten Kanals,
die weiße Buchse führt das Signal des linken Kanals.
Hochpegeleingänge
An den Hochpegeleingängen IN 1 und IN 2 werden Geräte wie z.B. CD-Spieler, TV-Gerät oder Videorekorder
angeschlossen.
Antennenbuchse
Die Antennenbuchse (FM Ant.) ist nach DIN-Norm (75 Ohm) ausgelegt. Jedes Standard-Antennenkabel kann
daran Anschluss finden.
Lautsprecheranschlüsse
Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen
unter den Muttern blanke Kabelenden auf.
!
Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.
Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen
führen das Signal (+), die schwarzen Polklemmen führen die Signalmasse (–).
Netzanschluss
Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse Power
20V an der Rückseite des Geräts. Stellen Sie dann die
Verbindung zum Stromnetz her.
!
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
