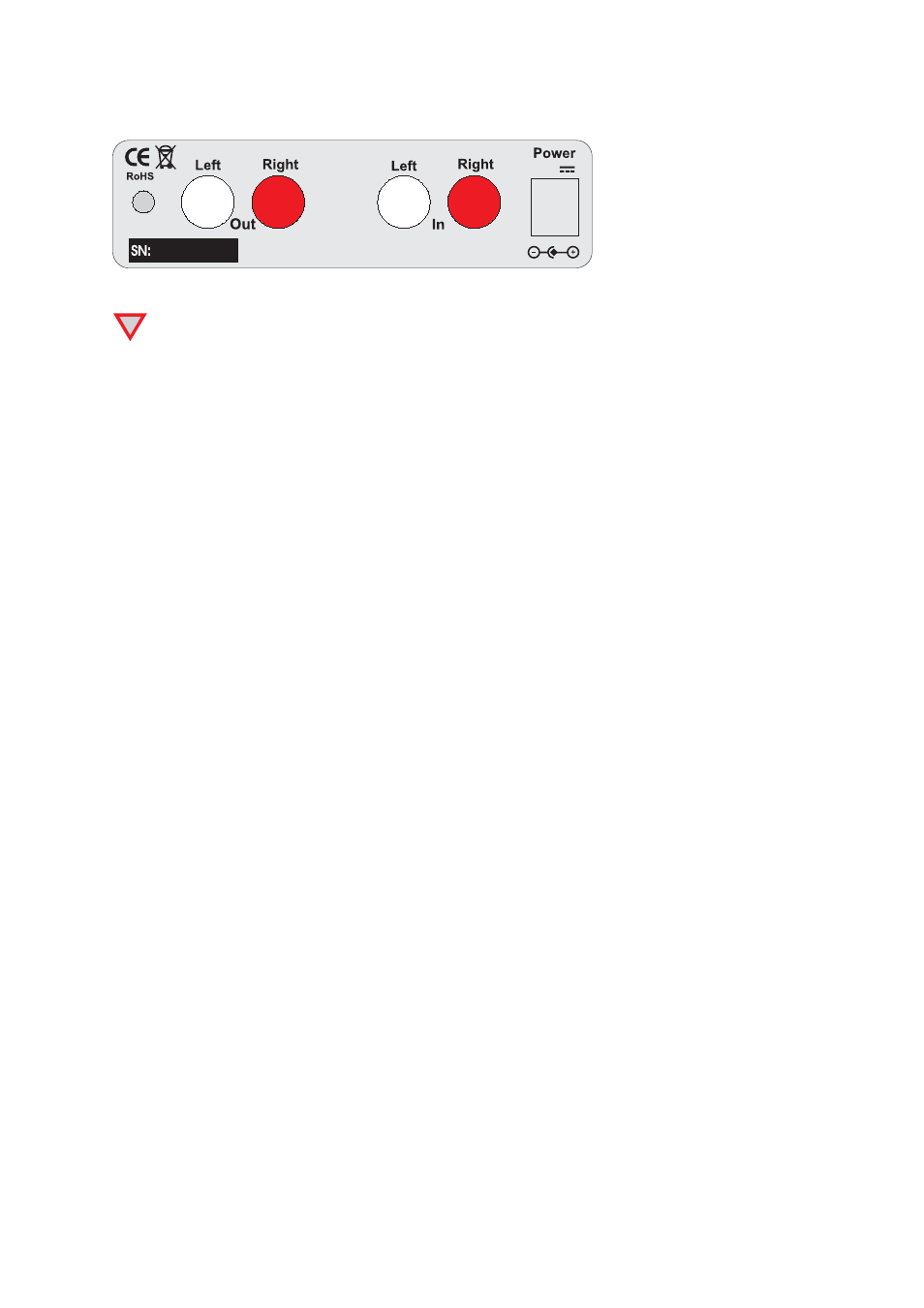

Anschlüsse
Pro-Ject Audio Systems, Vienna, Austria
18V
!
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Ein Phonoeingang (z.B. mit RIAA, oder PHONO gekennzeichnet) ist kein Hochpegeleingang!
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals,
weiße Buchsen führen das Signal des linken Kanals.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Anschluss des Plattenspielers
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen In und den Kabelschuh des
Massekabels mit der Masseklemme des Phono-Vorverstärkers.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B.
AUX,,TAPE oder DAT) des Verstärkers.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
" an der Rückseite des Geräts. Stellen Sie dann
die Verbindung zum Stromnetz her.
Einschalten und Schalten in Stand-By
Die Taste auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige
über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
