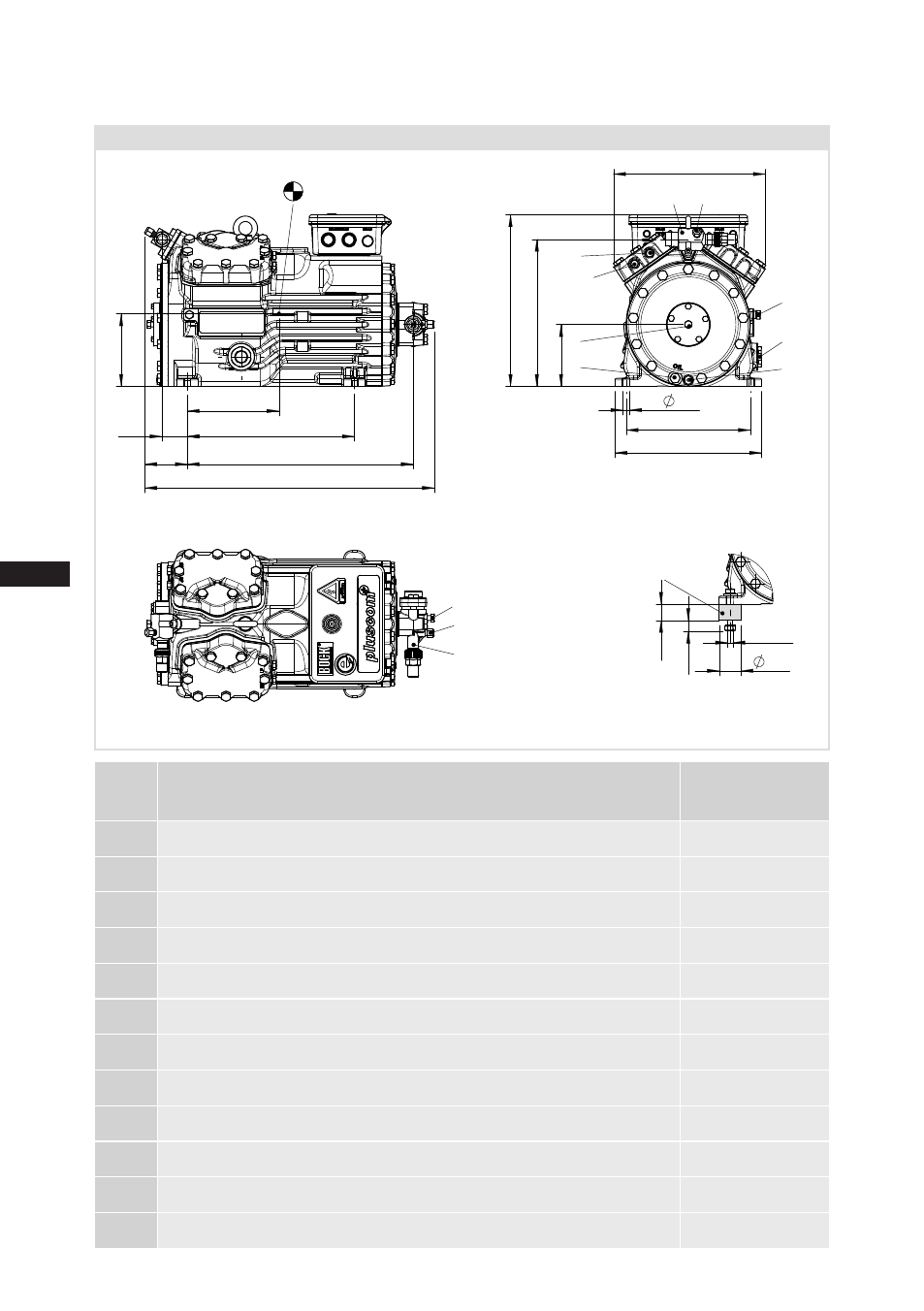

9 | Maße und Anschlüsse
Maße in mm
Abb. 24
1)
SV 90° drehbar
1)
Massenschwerpunkt
273
230
ca.285
540
ca.
79
46
ca.
135
419
170
ca.
310
A
J
DV
F
E
B1
O,K
H,D1
B,L
272
ca.315
4x 12
115
10
30
40
M
20
Schwingungs-
dämpfer
SV
A1
A
HG34e
SV
DV
Saugleitung
Druckleitung siehe technische Daten, Kapitel 8
A
Anschluß Saugseite, nicht absperrbar
1/8“ NPTF
A1
Anschluß Saugseite, absperrbar
7/16“ UNF
B
Anschluß Druckseite, nicht absperrbar
1/8“ NPTF
B1
Anschluß Druckseite, absperrbar
7/16“ UNF
D1
Anschluß Ölrückführung vom Ölabscheider
1/4“ NPTF
E
Anschluß Öldruckmanometer
1/8“ NPTF
F
Ölablass
M10
H
Stopfen Ölfüllung
1/4“ NPTF
J
Anschluß Ölsumpfheizung
Ø 15 mm
K
Schauglas
1 1/8“- 18 UNEF
L
Anschluß Wärmeschutzthermostat
1/8“ NPTF
O
Anschluß Ölspiegelregulator
1 1/8“- 18 UNEF
