5 | Elektrischer Anschluss
400 V

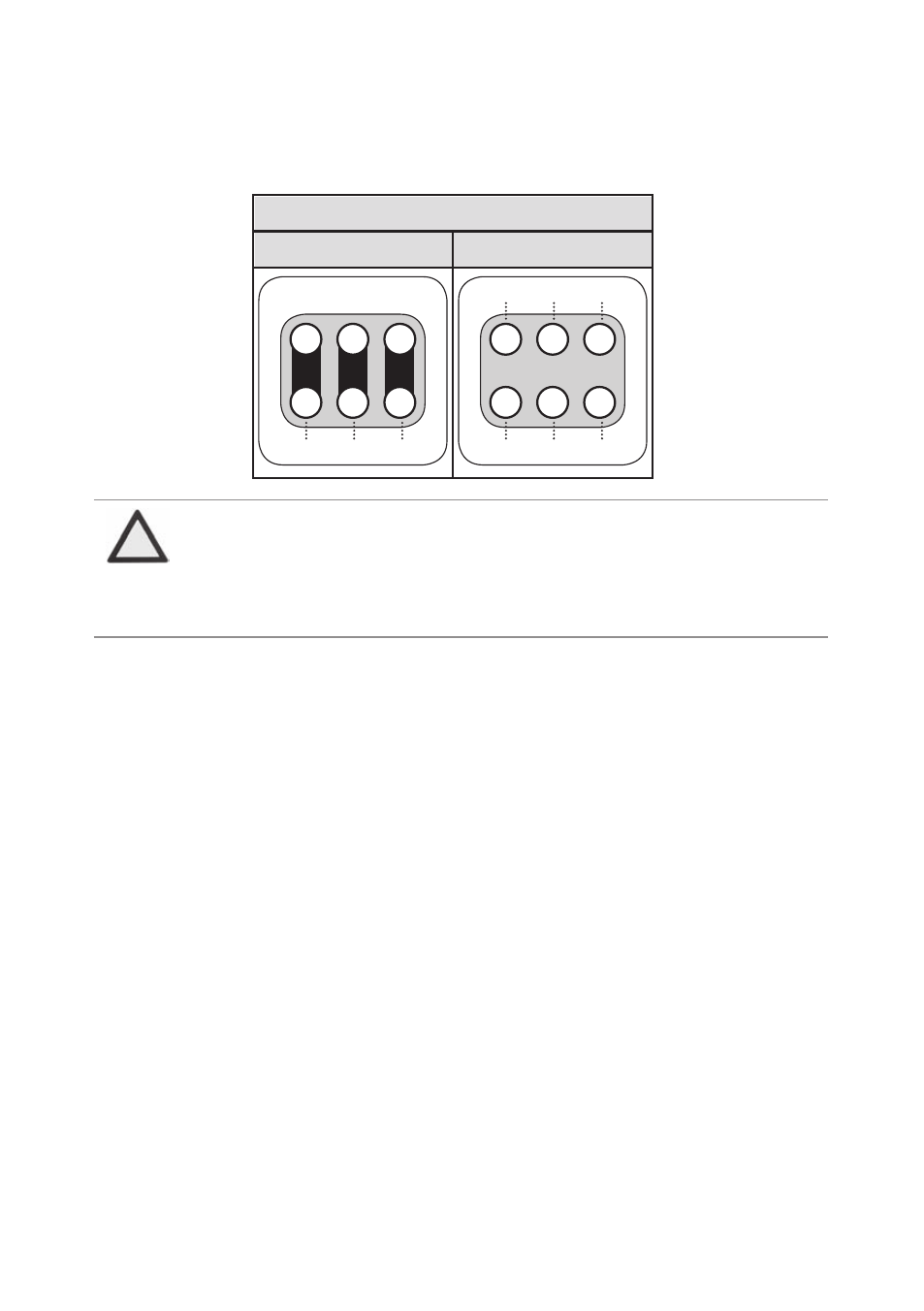

Direktstart YY Teilwicklungsstart Y/YY
1V1 1W1 1U1
2W1 2V1 2U1
L3 L2 L1 L3 L2 L1
L3 L2 L1
1V1 1W1 1U1
2W1 2V1 2U1
Direktstart YY Teilwicklungsstart Y/YY
Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y / YY sind die
Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen:
ACHTUNG Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
