4| Funktionsbeschreibung
Erläuterungen
1 Verdichter
2 Zylinder LP-Stufe
3 Mitteldruckkammer MP
4 Mitteldruckleitung MP
5 Zylinder HP-Stufe
6 Flüssigkeitsunterkühler
7 Nacheinspritzventil
8 Schauglas
9 Schauglas
10 Magnetventil
11 Filtertrockner
12 Schwingungsdämpfer, Druckleitung
13 Ölabscheider
14 Rückschlagventil
15 Verflüssiger
16 Kältemittelsammler
17 Filtertrockner
18 Magnetventil
19 Schauglas
20 Expansionsventil (Verdampfer)
21 Verdampfer
22 Flüssigkeitsabscheider
23 Schwingungsdämpfer, Saugleitung
24 Saugleitungsfilter
LP = Niederdruck
MP = Mitteldruck
HP = Hochdruck
FUE = Flüssigkeitsunterkühler, Eingang
FUA = Flüssigkeitsunterkühler, Ausgang
Lieferumfang
Leitung A
Leitung B

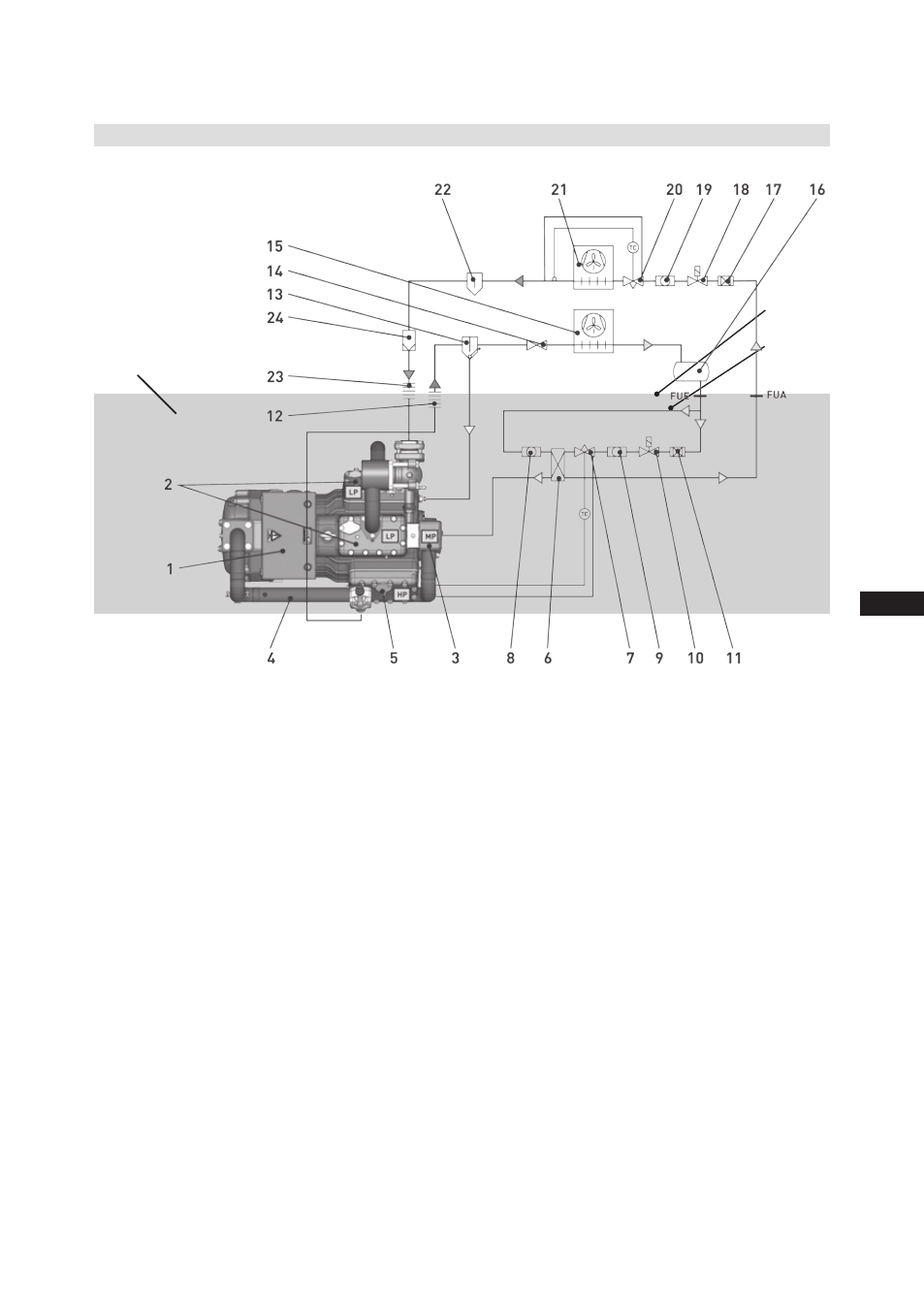

4.1 Zweistufiger Kältekreislauf mit Flüssigkeitsunterkühler
Abb. 13
