5 | Elektrischer Anschluss
Anschluss des Auslösegerätes MP 10
Der elektrische Anschluss des MP 10 ist gemäß Schaltplan vorzunehmen. Das Auslöse-
gerät ist mit einer Sicherung (F) von max. 4 A träge abzusichern. Um die Schutzfunktion
zu gewährleisten, ist das Auslösegerät als erstes Glied in den Steuerstromkreis zu
installieren.
Anschlüsse Temperaturüberwachung:
Motorwicklung:
Klemmen 1 - 2
Heißgasseite:
Klemmen 3 - 4
Klemmen 1 - 6 am Auslösegerät MP 10 und Klemmen PTC 1 und PTC 2 am Ver-
dichterklemmbrett dürfen nicht mit Netzspannung in Berührung kommen. Das
Auslösegerät und die PTC-Fühler werden sonst zerstört.

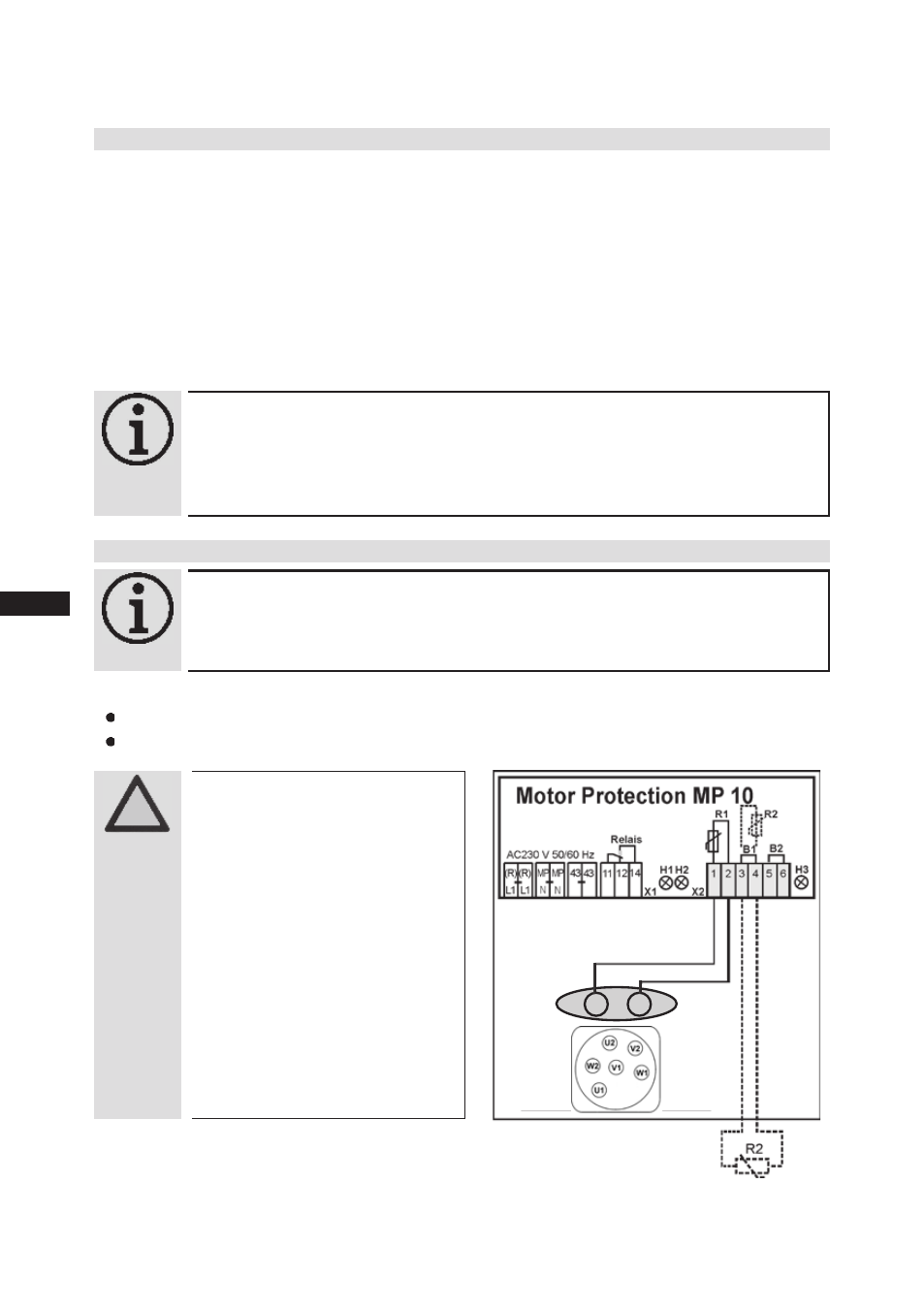

Klemmbrett
Abb.: schematisch
PTC1
PTC2
Klemmenkasten
Abb. 22
Anschlüsse Temperaturüberwachung:
Motorwicklung:
Klemmen 1 - 2
Heißgasseite:
Klemmen 3 - 4
5.5 Elektronisches Auslösegerät MP 10
Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro-
nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach
Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der
Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot.
Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör)
gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot)
vorgesehen.
Beim Auslösen des Gerätes liegen Überlastung bzw. unzulässige Betriebsbedingungen vor.
Stellen Sie die Ursache fest und beseitigen Sie sie.
5.6 Anschluss des Auslösegerätes MP 10
INFO!
Das Gerät hat eine Wiedereinschaltsperre. Nachdem Sie die Störung
beseitigt haben unterbrechen Sie entweder die Netzspannung oder
quittieren Sie mit dem externen Alarm-Reset-Schalter S1 (siehe
Schaltplan, Kapital 5.3). Die Wiedereinschaltsperre wird dadurch
entriegelt und die Leuchtdioden H1 bzw. H2 erlöschen.
INFO!
Schließen Sie das Auslösegerät MP10 gemäß Schaltplan an.
Sichern Sie das Auslösegerät mit einer Sicherung (F) von max. 4 A
träge ab. Um die Schutzfunktion zu gewährleisten, installieren Sie
das Auslösegerät als erstes Glied in den Steuerstromkreis.
ACHTUNG!
Klemmen 1 - 6 am Auslösege-
rät MP 10 und Klemmen PTC
1 und PTC 2 am Verdichter-
klemmbrett dürfen nicht mit
Netzspannung in Berührung
kommen. Das Auslösegerät
und die PTC-Fühler werden
sonst zerstört.
Die Versorgungsspannung an
L1-N (+/- bei Version DC 24V)
muss mit der Spannung an
Klemme 11, 12, 14 und Klem-
me 43 identisch sein.
