Scart - Anschlußinformationen

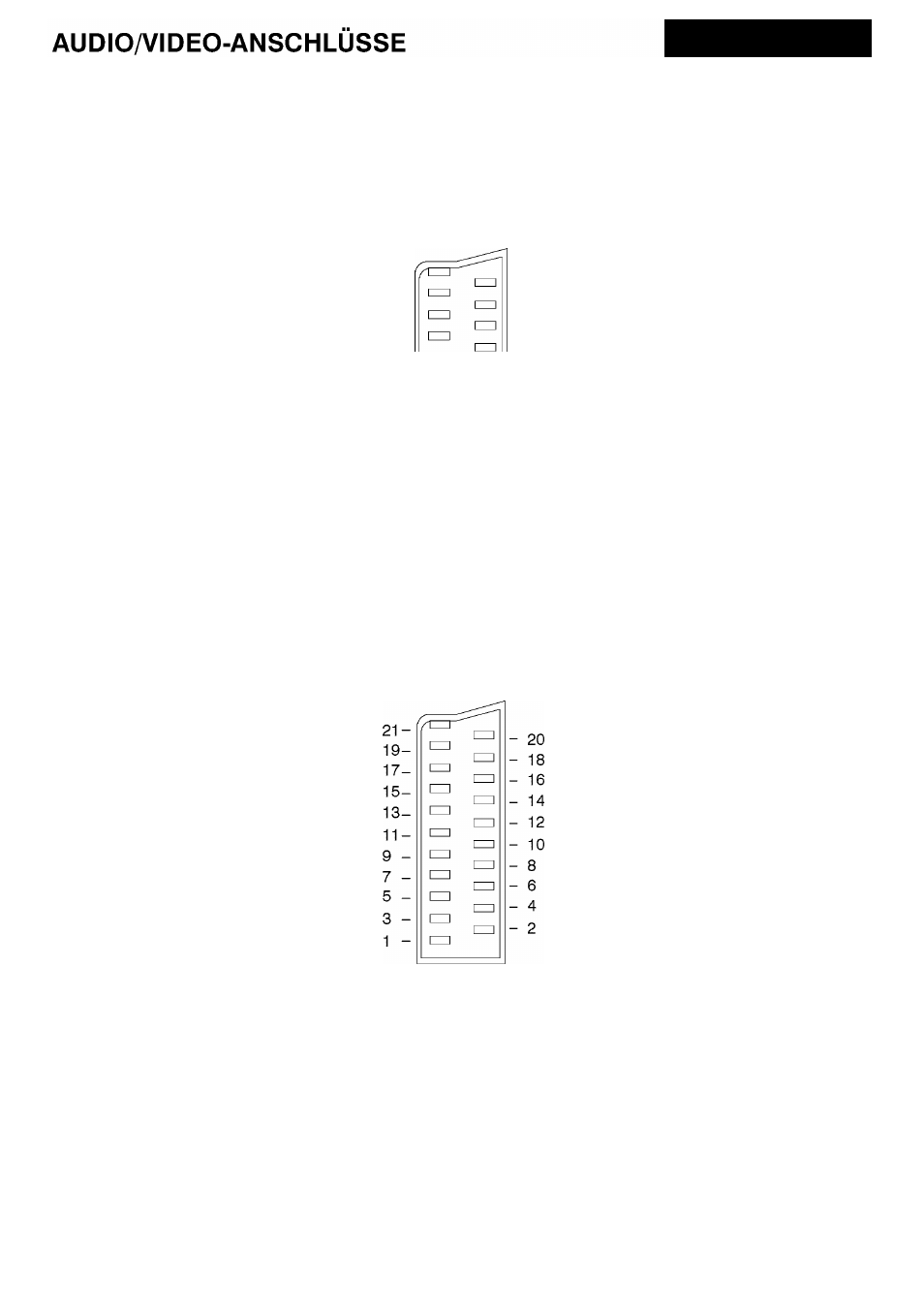

21 -poliger AVI -SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot ein, S.C. - Ein*
Rot Masse
Grün Eingang
Grün Masse
Biau Eingang
Biau Masse
Audio Ausgang (L)
Audio Ausgang (R)
21
19
17
15
13
11
9 -
7 -
5 -
3 -
1
-
20
18
16
14
12
10
8
6
4
2
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AVI ist RGB-geeignet (rot / grün / blau)
21-poliger AV2-SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
S.F Eingang
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
Masse
Masse
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV2 - Pole 15 und 20 sind je nach Anwendung von AV2 S-VHS/VIDEO in Betrieb
