EVCO EC6111 - Handbuch

EC 6-111
Digitaler ON-OFF Temperaturregler zur Über-
wachung von Kühlsystemen mit Führung der
Verdichter und der Abtauung (Zeit-Tempera-
tur)
Gebrauchsanweisung
Version 1/99 vom 15 Juni 1999
Code EC 6-111 DOC D000
File 6111d.p65
WICHTIG:
Der Gebrauch dieses Gerätes ist einfach; trotzdem müssen aber aus
Sicherheitsgründen vor dem Einbau oder der Inbetriebnahme die Anwei-
sungen gelesen und befolgt werden.
Bitte die vorliegende Gebrauchsanweisung sicher aufbewahren.
DEUTSCH
ALLGEMEINE INFORMATIONEN
WOZU DIENT DAS GERÄT
EC 6-111 ist ein digitaler ON-OFF Temperaturregler.
Er ist zur Überwachung von Kühlsystemen vorgesehen und hat die folgenden Charakteristiken:
Führung der Verdichter und der Abtauung (auf Zeit-Temperatur).
Das Gerät wird im Werk für Eingänge durch im Kühlsektor gebräuchliche PTC/NTC-Fühler vor-
bereitet.
Durch einige Parameter kann das Temperaturregler eingestellt werden um den Überlastungen
durch häufige Anlassen zu sichern, um die Abtauung nach den eingenen Bedürfnissen zu fuh-
ren, um Überschreitung der Sicherheitsnormen anzuzeigen.
EC 6-111 ist im Format 53 x 90 mm (3 DIN-Module) und ist für die Installation auf DIN-Führung
vorgesehen.
VORBEREITUNG
INSTALLATION
EC 6-111 ist für die Installation auf DIN-Führung EN 50022 gemäß DIN-Norm 43880 vorgese-
hen (die Aussenmasse sind auf Fig. 3, die vom Hersteller empfohlene Fixierung ist auf Fig. 4
abgebildet).
HINWEISE
-
überprüfen, ob die Arbeitsbedingungen (Arbeitstemperatur, Feuchte, etc.) der vom
Hersteller angegebenen Werte entsprechen (siehe TECHNISCHE DATEN)
- das Gerät an einem Ort mit ausreichender Ventilation anbringen, um eine interne
Überhitzung zu vermeiden
- das Gerät nicht in der Nähe von Oberflächen, die Lüfter verstopfen könnten (Teppi-
che, Decken, etc.), von Wärmequellen (Heizkörper, Warmluftrohre, etc.), von Plät-
zen mit direkter Sonnenbestrahlung, mit Regen, Feuchte, übermäßigem Staubgehalt,
mechanischen Vibrationen oder Stößen, oder in der Nähe von anderen Geräten mit
starkem Magnetfeld (Mikrowelle, etc.) anbringen
- gemäß der Sicherheitsnormen muß ein Schutz gegen eventuelle Kontakte mit den
elektrischen Teilen und mit Teilen, die nur durch funktionelle Isolierung geschützt
sind, durch den korrekten Einbau des Geräts gewährleistet sein; alle Teile mit Schutz-
funktion müssen so angebracht werden, dass sie nur durch den Gebrauch eines
Werkzeugs abgenommen werden können.
ELEKTRISCHE VERBINDUNGEN
EC 6-111 verfügt über drei Schraubklemmen für Leiter bis 2,5 mm² (für den Anschluß an
Versorgung, an die Messeingänge und die Ausgänge), und über einen einreihigen, dreipoligen
Zapfenverbinder (für den Anschluß an Fernanzeiger) und über einen einreihigen, fünfpoligen
Mutterverbinder (für den Anschluß an Einstell/Klonationssysteme CLONE und Anlage-
überwachungssysteme RICS), die sich auf der Hinterplatte des Geräts befinden (die herzustel-
lenden Verbindungen sind auf Fig. 5 und auf der Polyesteretikette auf dem Behälter abgebil-
det).
HINWEISE
-
wenn das Gerät von einem kalten in einen wärmeren Bereich gebracht Geräteinneren
Kondensation entstehen; es muß ca. ½ Stunde gewartet werden, bevor das Gerät an
die Versorgung angeschlossen wird
- man muß sich versichern, dass die Versorgungsspannung, die Frequenz und die elek-
trische Leistung am Gerät der lokalen Versorgung entsprechen (siehe Kapitel TECH-
NISCHE DATEN)
- es dürfen nicht mehrere Geräte durch den gleichen Verdichter versorgt werden
- ein Gerät, das auf einem Fahrzeug eingebaut wurde, muß direkt von der Fahrzeug-
batterie versorgt werden
- das Gerät mit einer Sicherung ausstatten, die den aufgenommenen Strom im Falle
eines Defekts limitiert
- das Gerät bleibt an der lokalen Versorgung angeschlossen, bis die Klemmen 75 und
77 der Versorgung vorgehalten sind, auch wenn das Gerät offensichtlich abgeschal-
tet ist
- die Fühler mit einer Sicherung ausstatten, um sie vor eventuellem Kontakt mit
Fig. 1
f6-111.wmf
metallischen Teilen zu isolieren oder isolierte Fühler verwenden
- die Ausgänge mit einer Sicherung gegen Kurzschluß und Überlastung versehen
- das Gerät nicht selbst reparieren; man muß sich an qualifiziertes Personal wenden
- bei Fragen und Problemen mit dem Gerät wenden Sie sich bitte an Every Control
(siehe Kapitel HERSTELLERDATEN).
GEBRAUCH
VORBEREITUNGSHINWEISE
Nachdem die Verbindungen korrekt hergestellt wurden (siehe Fig. 5), der Normalfunktion des
Geräts, zeigt es die von Kühlzellenfühler erhobene Temperatur an.
Fig. 2
iu6120.wmf
Falls ein Alarm in Funktion ist, zeigt das Gerät den blinkenden Alarm-Code an und der Alarm-
summer ist in Funktion bis der Fehler nicht erhoben ist (siehe Kapitel ANZEIGEN UND ALAR-
ME); durch Drücken der Taste T1 wird der Alarmsummer ausgeschaltet.
EC 6-111 verfügt über einen Arbeits-Setpoint und einige Programmierungsparameter, die in
einem permanenten Speicher memorisiert werden und dadurch kann man das Gerät nach
eigenen Bedürfnissen abstatten (siehe Kapitel PROGRAMMIERUNG).
Der Ausgang K 1 ist mit dem Verdichter und dem Arbeits-Setpoint verbunden, bleibt immer
aktiviert, bis die vom Kühlzellenfühler erhobene Temperatur nicht den Arbeits-Setpoint erreicht
hat und sobald diese den Arbeits-Setpoint der Hysterese (differential) überstreigt, wird der
Ausgang wieder aktiviert; dies jedoch nicht während der Abtauung und einer Abtropfphase.
Nachdem die Abtauung beendet ist leitet das Gerät automatisch ab der Inbetriebnahme oder ab
der anfrage eines Abtauzyklus, sofern es die Bedingungen erlauben (die vom Verdampferfühler
erhobene Temperatur muß unter dem Unterbrechung-Setpoint der Abtauung liegen) die Anfra-
ge für einen weiteren Abtauzyklus weiter.
Ein Abtauzyklus ist in zwei Phasen unterteilt (Abtauung und Abtropfen).
Diese Phasen sind hintereinander geschaltet, wodurch nach dem Beenden einer Phase auto-
matisch die nächste eingeleitet wird.
Der Ausgang K 2 ist mit der Abtauung verbunden und bleibt während der Abtauung immer
aktiviert, bis die vom Verdampferfühler erhobene Temperatur nicht den Unterbrechung-Set-
point erreicht hat; Dass heißt bis die Abtauung nicht abgeschlossen ist und das Gerät automa-
tisch zur Abtropfphase weitergeht; wenn das Gerät für Resistenz-Abtauung (elektrisch) pro-
grammiert ist, wird während der Abtauung der Ausgang K 1 auf OFF geschaltet; wenn das
Gerät für eine Abtauung mit Heissgas programmiert ist (Zykluswechsel), bleibt während der
Abtauung der Ausgang K 1 aktiviert.
Nach der Abtau und Abtropfphase schaltet der Abtauzyklus abgeschlossen; während der Ab-
tropfphase wird der Ausgang K 1 auf OFF geschaltet.
Wenn es die Bedingungen erlauben (die vom Verdampferfühler erhobene Temperatur muß
unter dem Setpoint der Abtauunterrbrechung liegen) wird durch Drücken der Taste T2 für
mindestens 4 Sekunden oder bei Aktivierung des Digitalen Eingangs Fernabtauung (auf Anfra-
ge) eine Anfrage für einen Abtauzyklus weitergeleitet.
EINSTELLEN DES ARBEITS-SETPOINTS (ARBEITSTEMPERATUR)
Um der Wert des Arbeits-Setpoints zu verändern wird die Taste T3 gedrückt (das Gerät zeigt
den aktuellen Wert) und gleichzeitig muß man wiederholt die tasten T1 oder T2 drücken, bis
das Gerät den gewünschten Wert anzeigt (wird die Taste T1 oder T2 gedrückt gehalten, steigt
oder sinkt der Wert schneller): nach dem Einstellen die Taste T3 als letzte auslassen; wird die
Taste T3 gedrückt, blinkt das LED L1 um anzuzeigen, dass eine Programmierung des Arbeits-
Setpoints vorgenommen wird (wird die Taste T3 ausgelassen, schaltet sich das Gerät
GRÖSSEDATEN
GRÖSSE D. GEHÄUSES
Die Ausmasse sind in mm angegeben (Zeichnung 1:3).

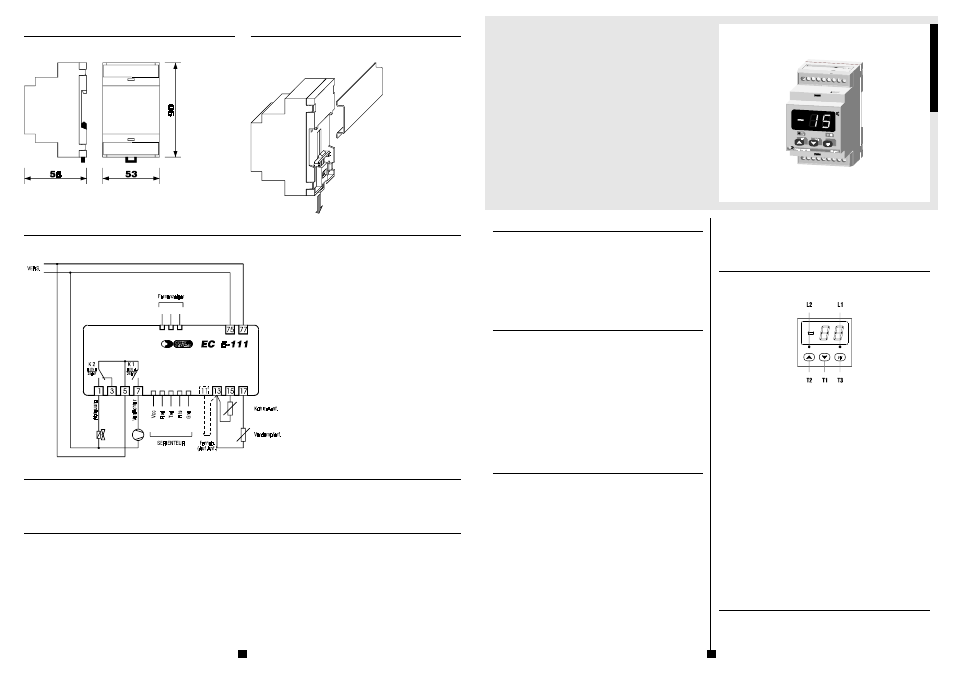

Fig. 3
ds63mi.wmf
EINBAU
VOM HERSTELLER EMPFOHLENER FIXIERUNG
Auf DIN-Führung EN 50022 gemäß DIN-Norm 43880 (Zeichnung 1:3).
Fig. 4
ms63m.wmf
ELEKTRISCHE VERBINDUNGEN
FOLGENDE VERBINDUNGEN SIND HERZUSTELLEN:
Typisches Beispiel
