KAPITEL 2 – SETUP
Die CenterLine 230BP ist so ausgelegt, dass diese mit-
tels SmartCable für max. 5 Teilbreiten (TB) bzw. SDM
(Section Driver Module) für max. 15 TB die automa-
tische Teilbreitenschaltung TeeJet ABSC (Automatic
Boom Section Control) steuert. Wenn ein SDM vorhan-
den ist oder auch nur bei Anschluss der CAN-Klemme
(Art.-Nr. 45-08101) ist der Betrieb des Neigungskom-
pensationsmoduls möglich. Mit dem SCM (Steering
Control Module) ermöglicht die CL230BP auch die Kom-
bination mit der automatischen Lenkung „FieldPilot“. Ist
kein SCM vorhanden, kann diese Funktion auch nach-
gerüstet werden.
Setup – Vorgehensweise:
Einschalten – Vorgehensweise:
Vor dem Einschalten der CL230BP muss die Ausbring-
mengenregelung unbedingt in Betrieb sein; der Haupt-
schalter muss auf „On“ und die Schalter für die einzel-
nen Teilbreiten müssen auf „Off “ stehen!
Hinweis: Weitere Informationen zum Einsatz des
FieldPilot 230: s. Bulletin Nr. 98-05137 R0!
Mit der Taste „Power“
wird das System eingeschal-
tet. Zum Ausschalten wird „Power“
gedrückt und
ca. 4 Sek. gehalten. Beim Einschalten durchläuft die
CL230BP folgende Phasen:
Anzeige von Copyright und Software-Version für
•
ca. 3 Sek.
Anzeige des Begrüßungsfensters für ca. 2 Sek.
•
Prüfung: GPS-Daten vorhanden? (Erfolgt unsicht-
•
bar bei der Anzeige der verschiedenen Fenster.)
Anzeige der aktuellen Arbeitsbreite für ca. 3 Sek.
•
Anzeige des Reset-Fensters für die behandelte/
•
bearbeitete Fläche.
Das Begrüßungsfenster bleibt, bis die LED „GPS“
•
aufl euchtet oder der Setup-Modus aufgerufen wird.
Sobald die Konsole GPS-Daten empfängt, erscheint
das Betriebsfenster.

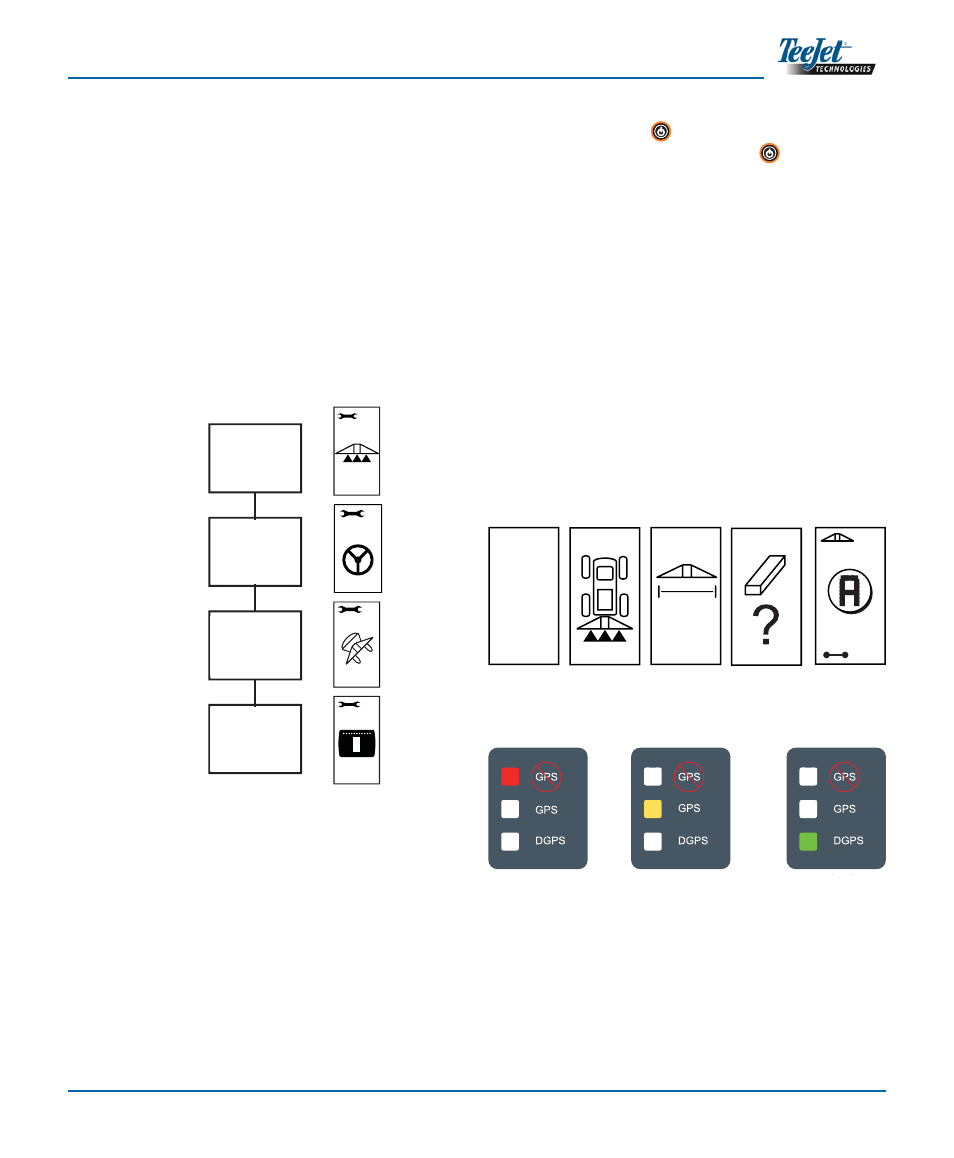

GPS erkannt
Betriebsfenster
+0
29.
Fenster
Arbeitsbreite
5
BP
TeeJet
© 2008
Copyright
Software
Version
CL230
Begrüßungs-
fenster
6 KM/H
Reset des
Ausbringbereich
V1.07
Wenn die LED „DGPS“ blinkt, wurde die Verbindung mit der
GPS-Quelle hergestellt, aber die NMEA-Ausgaberate ist zu
langsam! Sorgen Sie dafür, dass die NMEA-Einstellungen
in Ihrem GPS stimmen: 5 Hz GGA. Das Gerät kann nicht
verwendet werden, solange die Verbindung nicht korrekt
hergestellt wird!
Setup
(standard)
Assisted
Steering
(if present)
Tilt
(if present)
Display
Setup
(standard)
Setup
(Standard)
Automatische
Lenkung
(sofern
vorhanden)
Neigungskom-
pensations-
modul
(sofern vorhanden)
Display-
Setup
(Standard)
BOOM
PILOT
DGPS
gefunden
Kein
GPS-Signal
gefunden
GPS
gefunden
