3Dlabs Wildcat Realizm Grafikbeschleuniger-Handbuch
12
Primäre DVI-
Buchse
Stereobuchse
Sekundäre DVI-
Buchse

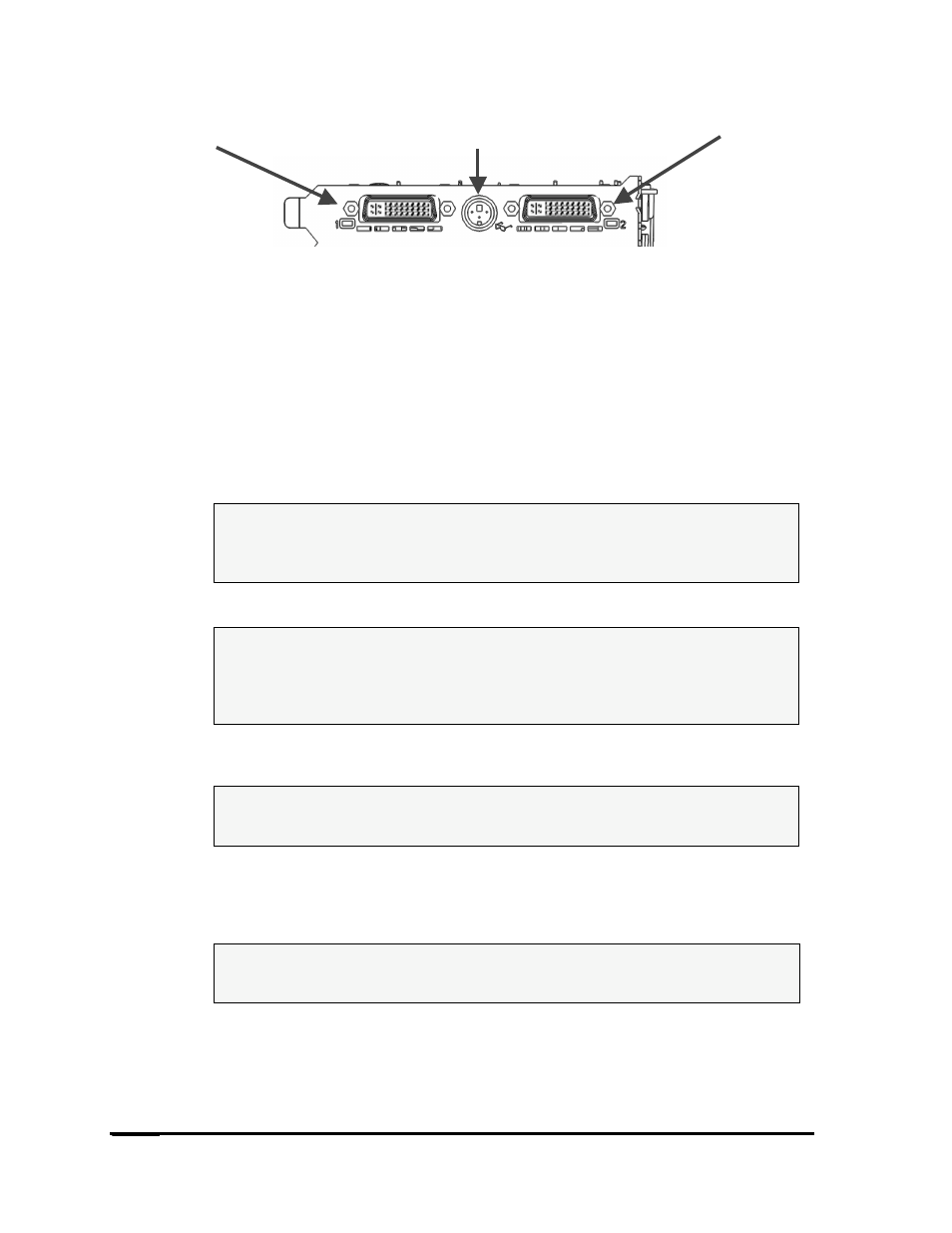

Wildcat Realizm Input/Output Paneel
Anschließen eines DVI-Monitors
1.
Stellen Sie sicher, dass der Computer ausgeschaltet ist.
2.
Weitere Informationen zum erforderlichen Anschluss finden Sie in der Dokumentation Ihres
Monitors. Je nach Monitortyp hat Ihr Monitorkabel entweder einen DVI-I-Anschluss oder
einen 15-pin VGA-Anschluss. Wenn Sie einen VGA-Monitor verwenden, lesen Sie bitte
den Abschnitt „Anschließen eines VGA-Monitors" in diesem Kapitel.
3.
Verbinden Sie das Monitorkabel der Workstation mit der primären DVI-I Buchse an der den
Wildcat Realizm Grafikkarte. Dieser Anschluss wird in der obigen Abbildung und auf dem
I/O Paneel Ihrer Grafikkarte mit „1“ bezeichnet.
VORSICHT: Wenn Sie nur einen Monitor an die den Wildcat Realizm
Grafikkarte anschließen, müssen Sie diesen Monitor an die
primäre DVI-I Buchse anschließen (auf Ihrer Grafikkarte mit „1“
bezeichnet).
HINWEIS: Wenn Sie einen weiteren Monitor an die Wildcat Realizm
Grafikkarte anschließen, müssen Sie das Videokabel des zweiten
Monitors an die sekundäre DVI-I Buchse anschließen. Weitere
Informationen zur Konfiguration von dualen Anzeigen finden Sie
unter „Aktivieren der Funktion Dualmonitor“.
Anschließen eines VGA-Monitors
HINWEIS: Sie benötigen einen DVI-Analog-Adapter (liegt Ihrer Grafikkarte
bei), um einen VGA-Monitor an die Wildcat Realizm Grafikkarte
anzuschließen.
1.
Schließen Sie den 15-Pin VGA-Anschluss des Monitors an die VGA-Seite des DVI-Analog-
Adapters an (siehe unten).
2.
Schließen Sie die DVI-I Seite des Adapters an die primäre DVI-I Buchse (Beschriftung „1“)
der 3Dlabs Wildcat Realizm Grafikkarte an.
HINWEIS: Wenn Sie sowohl einen VGA-Monitor als auch einen digitalen
Flachbildschirm anschließen, müssen Sie den VGA-Monitor an die
primäre DVI-I Buchse (Beschriftung „1“) anschließen.
