Bullard EVA - Handbuch (Seite 6)

6
RT Series Hood U
se

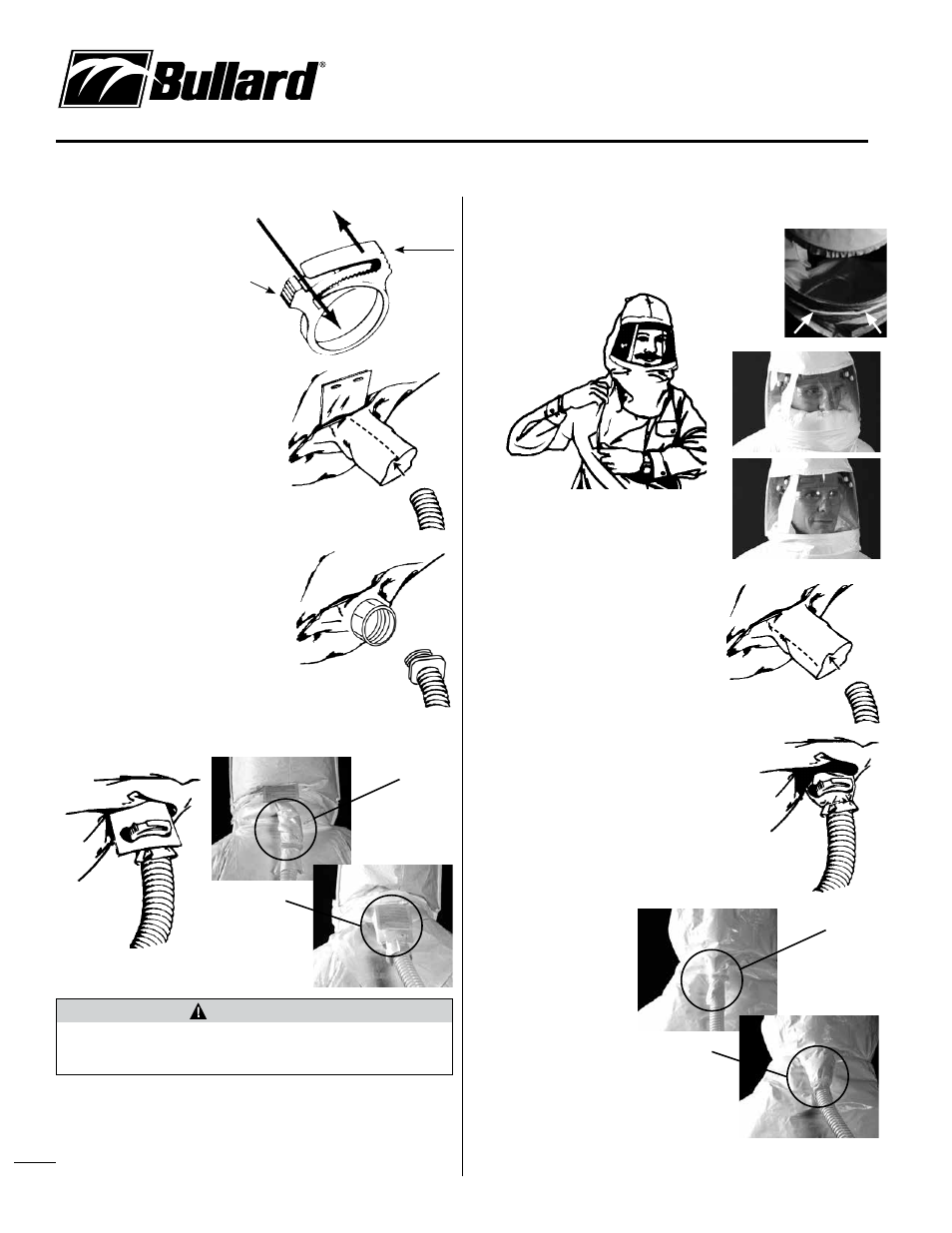

Montage des Atemschlauchs in CC20 oder GRH Hauben
Bei Hauben ohne Gewindeanschluss
an der Rückseite werden die
Atemschläuche PA1BT, PA1BTXS
und PA1BTXL mit Hilfe einer Klemme
wie folgt an der Haube befestigt:
1. Nylonklemme von der
Kunststoffplatte an der Haube
abziehen (siehe Abb. 21).
2. Das offene Ende des
Atemschlauchs ca. 12 cm in
die Lufteintrittsmanschette
der Haube einführen (siehe
Abb. 22). Atemschlauch nicht weiter als
15 cm einführen, da sonst die Luftzufuhr
behindert werden kann.
3. Nylonklemme über Lufteintrittsmanschette
und Atemschlauch befestigen. Dafür die
Befestigungen durch die zwei Löcher in
der Kunststoffplatte an der Haube
ziehen. Die Befestigungen sollten vom
Nacken wegzeigen (siehe Abb. 23). Die
Nähte der Lufteintrittsmanschette sollten
bei richtiger Montage angelegt ober- und
unterhalb des Atemschlauchs verlaufen.
4. Befestigungen schließen und fest
andrücken. Die Lufteintrittsmanschette
darf nicht verdreht oder eingeschnürt
werden (siehe Abb. 24). Falls dies
geschieht, Klemme entfernen und die
Schritte 2-4 wiederholen
Bei Hauben mit Gewindeanschluss an
der Rückseite (Zusatz “T”) werden die
Atemschläuche PAHBT, PAHBTXS, PAHBTXL über den Gewindeanschluss an der
Rückseite befestigt (siehe Abb. 22A). (See Figure 22A).
Anlegen von CC20 oder GRH und EVA
1. Legen Sie die CC20 oder GRH Haube bei laufendem Atemschutzgerät an.
2. Kopfband oder Harthelm so anpassen, dass sie bequem sitzen.
3. Wenn ein optionales Kinnband verwendet wird, Gummiband unter das Kinn
ziehen. So anpassen, dass das Band sicher und bequem sitzt.
4. Befestigen Sie den Innenlatz der Haube an der Kleidung oder
Schutzkleidung, falls Sie eine Haube mit Innenlatz verwenden (siehe Abb. 25).
5. Außenlatz über den Kragen der Kleidung oder Schutz-kleidung ziehen.
6. Darauf achten, dass die Nackenmanschette unterhalb des
Kinns sitzt und die Luftaustrittslöcher der Manschette (siehe
Abb. 26) nicht blockiert sind. Wenn die Manschette nicht unter
dem Kinn sitzt, diese nach unten ziehen (siehe Abb. 27.).
Verwendung von Hauben
der Serie RT
Installation des Atemschlauchs
bei Atemschutzhauben der
Serie RT
Bei Hauben ohne Gewindeanschluss werden die
Atemschläuche PA1BT, PA1BTXS und PA1BTXL mit
Hilfe einer Klemme wie folgt an der Haube befestigt:
1. Nylonklemme vom Atemschlauch abnehmen
(siehe Abb. 22).
2. Das offene Ende des Atemschlauchs ca. 12 cm in
die Lufteintrittsmanschette einführen (siehe Abb.
28). Atemschlauch nicht weiter als 15 cm einführen, da
sonst die Luftzufuhr behindert werden kann.
3. Wenn ein optionales Kinnband verwendet wird,
Gummiband unter das Kinn ziehen. So anpassen,
dass das Band sicher und bequem sitzt.
4. Befestigungen schließen und fest andrücken. Die
Lufteintrittsmanschette darf nicht verdreht oder
eingeschnürt werden (siehe Abb. 30). Falls dies
geschieht, Klemme entfernen und die Schritte 2-4
wiederholen.
5. Legen Sie die RT Haube bei
laufendem Gebläse an. Ziehen
Sie die Haube über den Kopf,
bis die Nackenmanschette
fest am Nacken anliegt.
6. Darauf achten, dass die
Nackenmanschette unterhalb
des Kinns sitzt und die
Luftaustrittslöcher der
Manschette nicht blockiert sind.
Abbildung 22
Abbildung 23
Abbildung 21
Festziehen
Entfernen
Festziehen
WARNHINWEIS
Das Atemgerät darf nur in Gefahrenbereichen angelegt oder abgenommen werden,
um sich aus Gefahrensituationen zu retten. Befolgen Sie diese Anweisungen um
schwere Verletzungen oder tödliche Unfälle zu vermeiden.
Abbildung 28
Figure 29
Abbildung 22A
Verdreht - falsch
Richtig
Abbildung 24
Abb. 25
Abbildung 27
Falsch
Richtig
Verdreht - falsch
Richtig
Abbildung 30
Abbildung 26
