Seite 15
D13
NAC 282, NAC 202, NAC 152 XS
Hinweis:
Brückenstecker sollten nur in die jeweils dafür
vorgesehenen Buchsen gesteckt und Netzteilbuchsen
nur für die vorgesehenen Netzteilerweiterungen verwen-
det werden. Falsche Verwendung von Brückensteckern
und Netzteilbuchsen kann das Netzteil oder die Vorstufe
beschädigen.

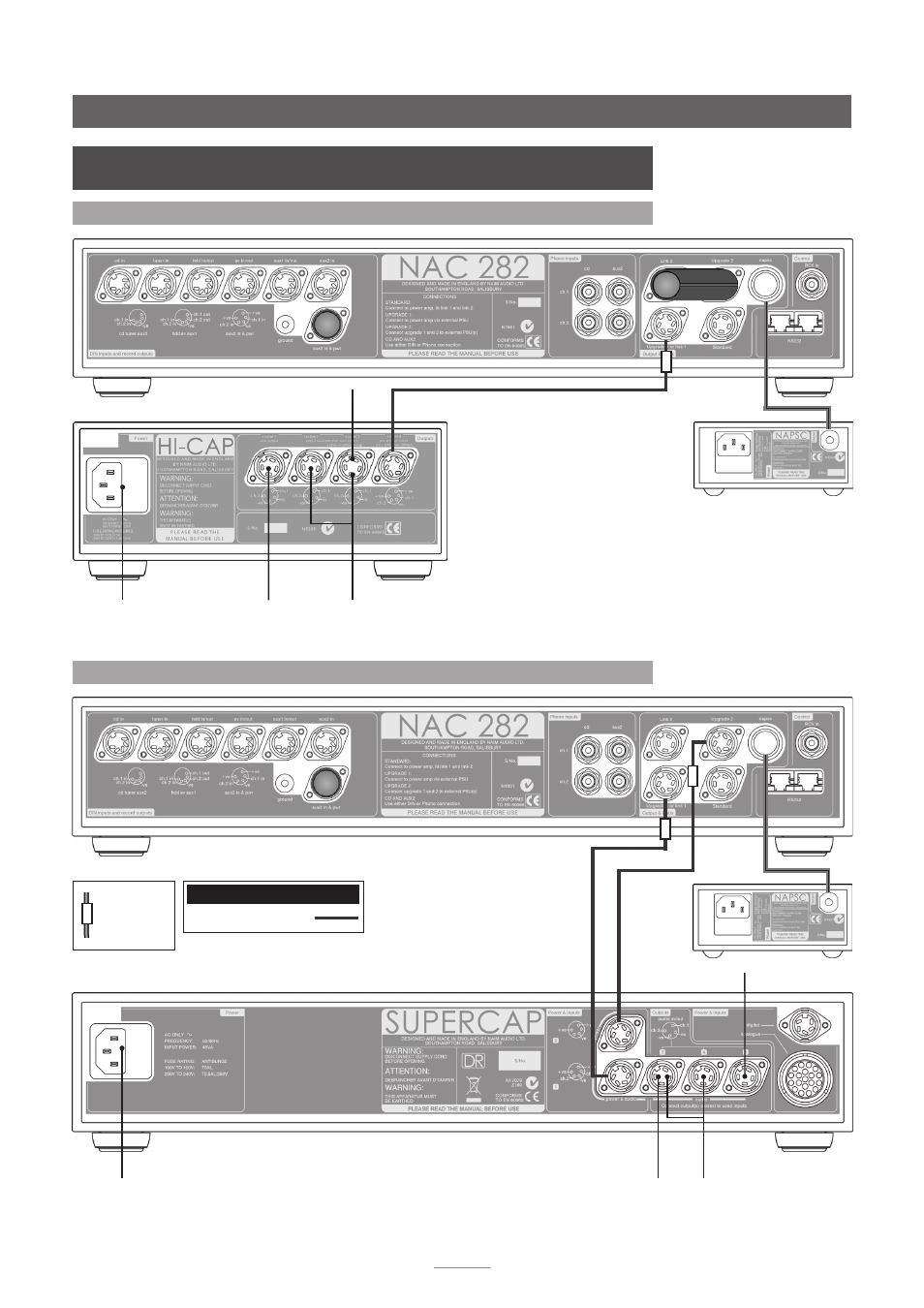

12 NAC 282, NAC 202, NAC 152 XS –
Anschluss an Net zteile
12.1 NAC 282 – Anschluss an Netzteil HiCap und NAPSC
Netzanschluss und
Sicherung
Ausgang für
Stereo-Endstufe
Ausgänge für Mono-End-
stufen oder Doppel-Mono-
Endstufe
zusätzlicher
Signalausgang
12.2 NAC 282 – Anschluss an Netzteil SuperCap und NAPSC
Anschlusskabel
DIN-Kabel, 5-polig, 240°
Kabel-
richtungs-
markie-
rung
Netzanschluss und
Sicherung
Ausgang für Stereo-Endstufe
Ausgänge für Mono-
Endstufen oder Doppel-
Mono-Endstufe
zusätzlicher
Signalaus-
gang
