Seite 6: Cd555 – anschlüsse, Rückseite, Anschluss an netzteil cd555ps, Cd555
D4
Hinweis:
Über den RC5-Eingang und die optionale RJ45-
Kommunika-tionsschnittstelle kann der CD555 in Multiroom-
Installationen und ähnlichen Anwendungen externe Steuerbefehle
empfangen. Weitere Informationen hierzu erhalten Sie von Ihrem
Händler, der zuständigen Vertriebsgesellschaft oder Naim Audio.
CD555

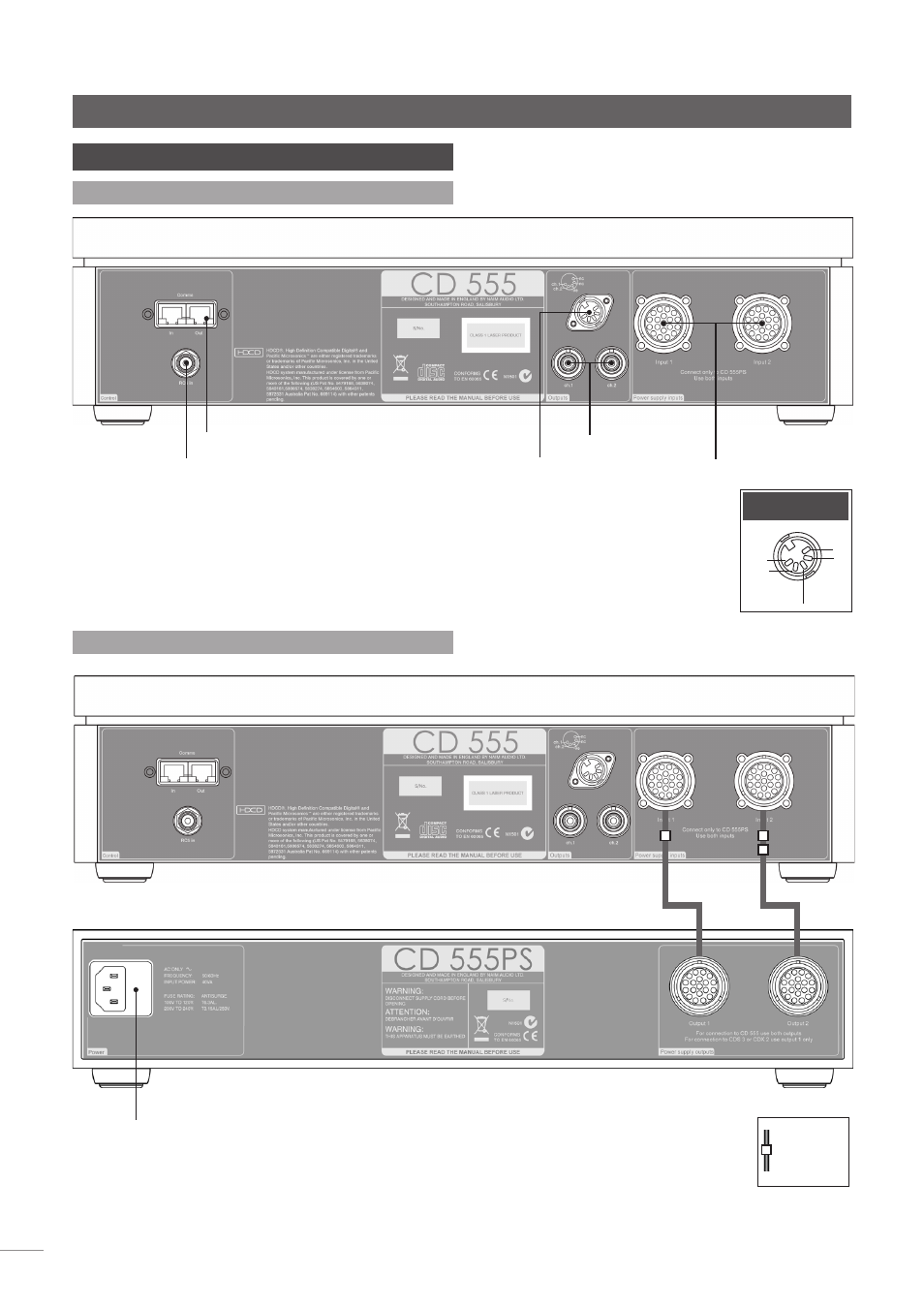

5 CD555 – Anschlüsse
5.1 Rückseite
RC5-Eingang
Kommunikationsschnittstelle
DIN-Ausgang
Cinchausgang
„ch. 1“ = links
„ch. 2“ = rechts
Eingänge für das
Netzteil CD555PS
5.2 Anschluss an Netzteil CD555PS
Netzanschluss
und Sicherung
CD-Burndy-
Kabel 1
CD-Burndy-
Kabel 2
Knl 1
-ve
nc
nc
Knl 2
DIN-Ausgang
CD555
Hinweis:
Zum Anschließen des CD555 an das Netzteil CD555PS
werden zwei verschiedene Burndy-Kabel benötigt. Kabel 1, das
durch ein einzelnes Bändchen markiert ist, muss an die Buchsen
mit der Ziffer 1 angeschlossen werden und Kabel 2, das durch ein
Doppelbändchen gekennzeichnet ist, an die mit der Ziffer 2.
Hinweis:
Der DIN- und der
Cinchausgang sollten nicht
gleichzeitig verwendet werden.
Kabel-
richtungs-
markie- rung
