Naim Audio 555 PS - Handbuch (Seite 6)

D4
Netzanschluss
und Sicherung

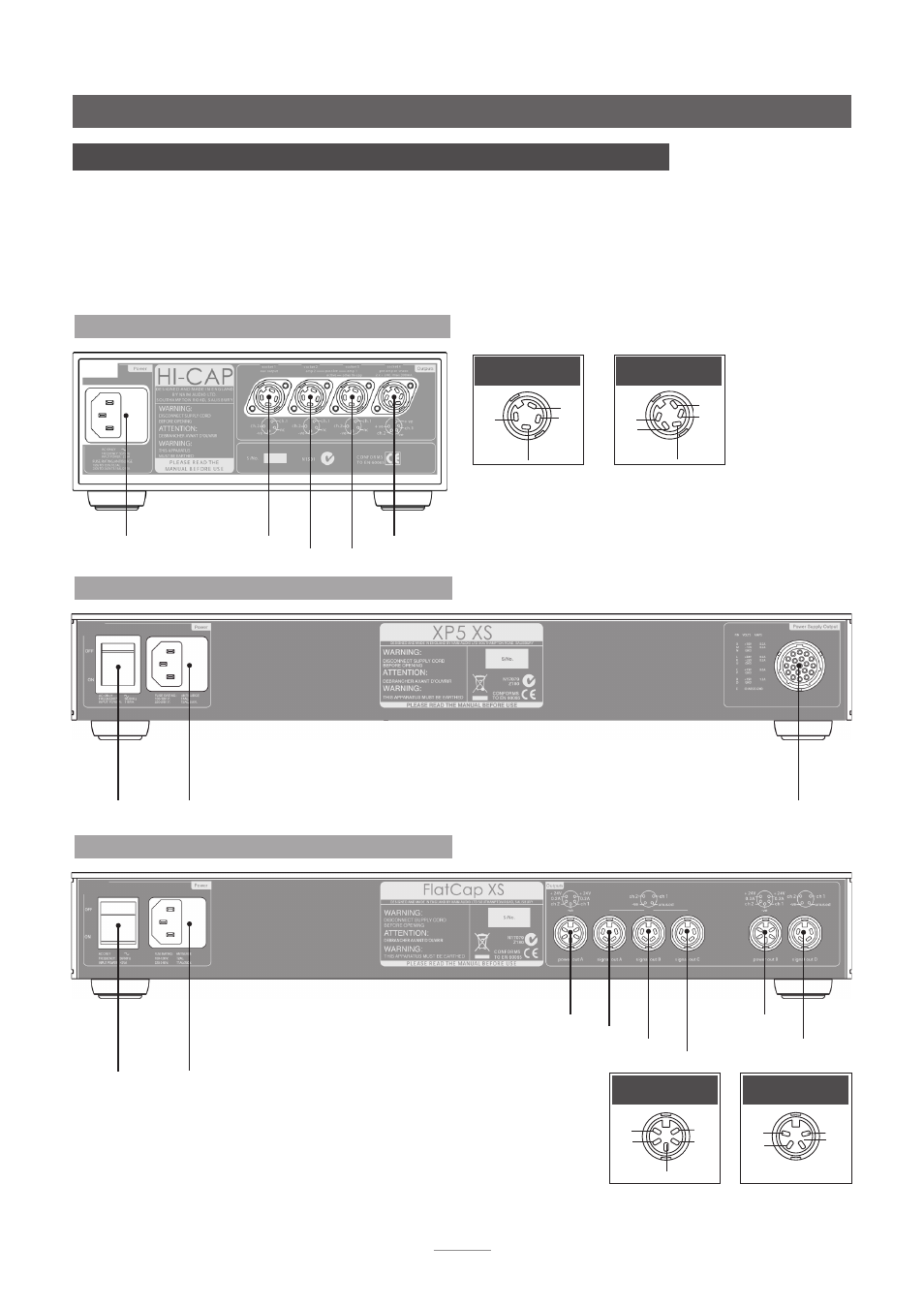

5.1 HiCap – Rückseite
Buchse 1
Buchse 2 Buchse 3
Buchse 4
K2
neg.
K1
NL
Buchse 1, 2 u. 3
pos.
neg.
pos.
K1
K2
Buchse 4
5 Installieren
Stellen Sie das Netzteil auf ein dafür vorgesehenes Rack stellen, bevor Sie Kabel anschließen
oder das Gerät einschalten. Vor dem Einschalten sollten Sie sicherstellen, dass die Endstufe
ausgeschaltet und der Lautstärkeregler heruntergedreht ist. Anschlussdiagramme finden Sie in der
Bedienungsanleitung des an das Netzteil angeschlossenen Produkts.
Manche Netzteile sind sehr schwer – bitte bedenken Sie dies, wenn Sie das Gerät hochheben oder
umstellen wollen. Stellen Sie sicher, dass die Unterlage für das Gewicht geeignet ist.
Netzanschluss
und Sicherung
5.3 FlatCap XS – Rückseite
Netz-
schalter
K2 K1
NL
neg.
Signalausg.
A, B, C u. D
pos.
neg.
pos.
K1 K2
Stromausg. A u. B
Netzteile HiCap, XP5 XS und FlatCap XS
Stromausg. A
Signalausg. A
Signalausg. B
Signalausg. C
Stromausg. B
Signalausg. D
Netzanschluss
und Sicherung
5.2 XP5 XS – Rückseite
Netz-
schalter
Mehrfachausgang
Hinweis: Das XP5 XS ist mit dem CDS3, CDX2, HDX, DAC, NDX
und ND5 XS kompatibel. Es kann nicht mit dem CD555 verwendet
werden.
