13
Deutsch
Installation
12V OUT
RS232
R
G
B
H
V
S-VIDEO
VIDEO
Y
Pb
Pr
HDMI 2
HDMI 1
VGA-OUT
VGA 2-IN
VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO.
MENU
SHUTTER
ENTER
RE-SYNC
LENS
FOCUS
ZOOM
E62405SP
R

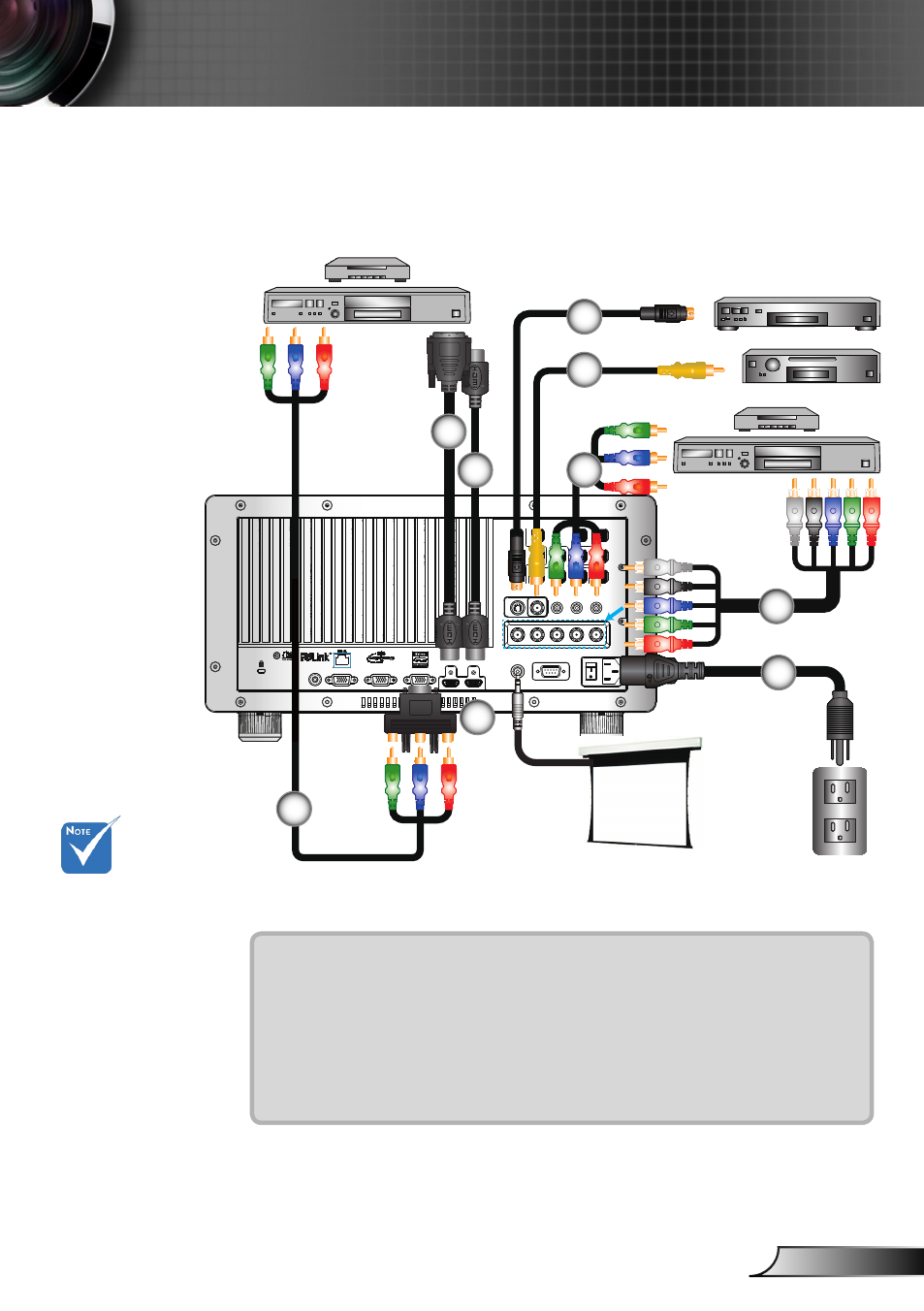

Verbinden mit Videoquellen
1.....................................................................................................Stromkabel
2................................................................................................... *BNC-Kabel
3.........................................*3 Component-Kabel mit drei Cinch-Anschlüssen
4................................................................................*Composite Video-Kabel
5.............................................................................................. *S-Video-Kabel
6..................................................................................................*HDMI-Kabel
7...........................................................................................DVI-/HDMI-Kabel
8.....*Component/HDTV-Adapter (15-poliger Stecker auf drei Cinch-Anschlüsse)
Composite Video-Ausgang
DVD-Player, Digitalempfän-
ger HDTV-Empfänger
S-Videoausgang
1
3
2
4
Wegen unter-
schiedlicher
Einsatzbereiche
in den einzelnen
Ländern, gibt
es in manchen
Regionen
möglicherweise
anderes Zubehör.
(*) Optionales
Zubehör
5
6
+12V Ausgang
3
8
7
