9
Deutsch
Einführung
3D SYNC
Out 5V
5V PWR
Out 6W ( ) ( ) 3D SYNC
Out 5V
5V PWR
Out 6W ( ) ( )

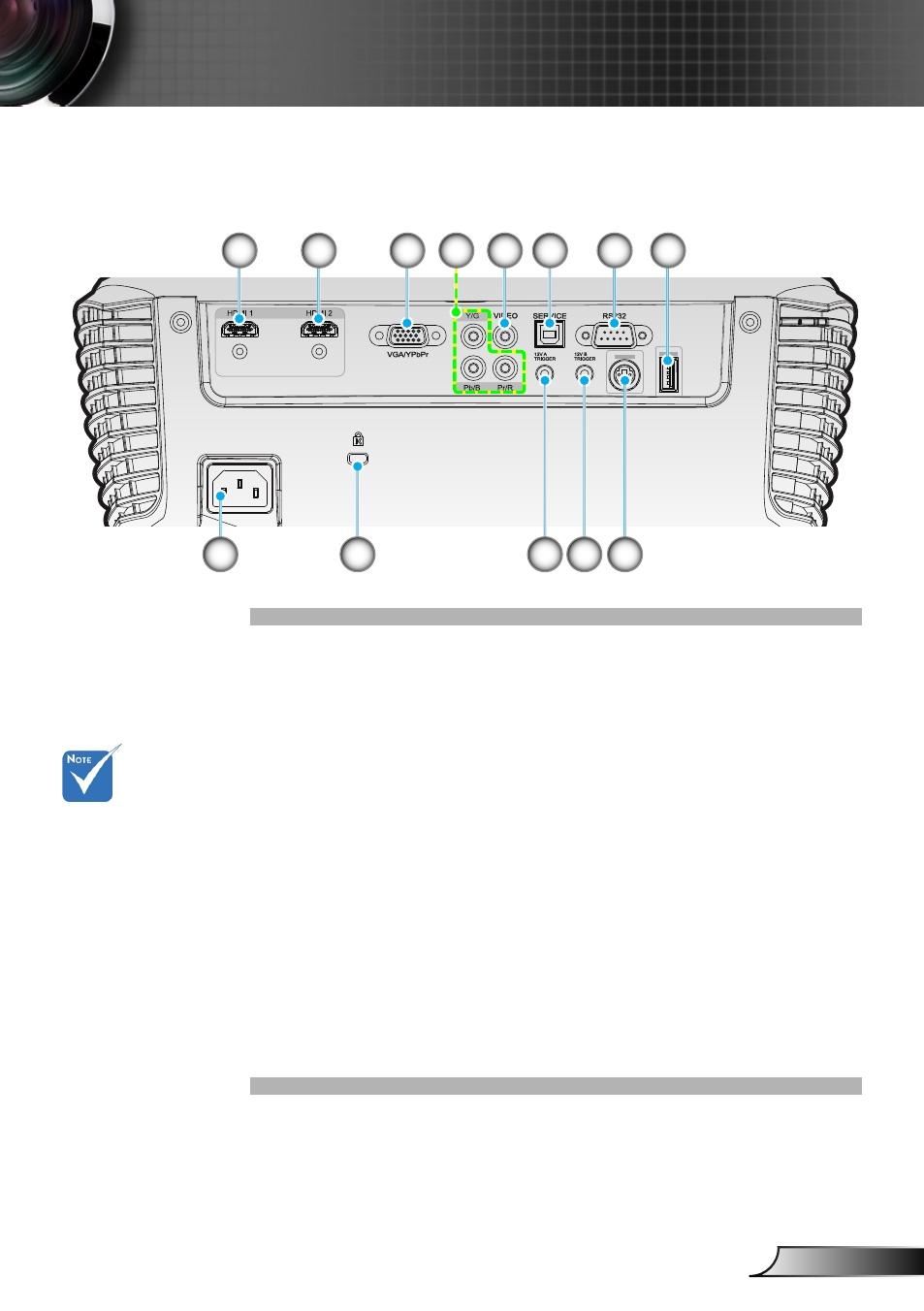

Ein- und Ausgänge
HDMI 1-Anschluss (v1.4a-3D-kompatibel) 1.
HDMI 2-Anschluss (v1.4a-3D-kompatibel) 2.
VGA-Eingang/YPbPr-Anschluss 3.
(PC-Analogsignal-/Component Video-Eingang/HDTV/YPb-
Pr)
Component Video-Eingang (YPbPr) 4.
Composite Video-Eingang 5.
USB zur Firmware-Aktualisierung 6.
RS-232-Anschluss (9-polig) 7.
USB zur Stromversorgung (5 V bei 1 A) 8.
Netzanschluss 9.
Anschluss für Kensington 10. TM -Schloss
12V Trigger A-Relais (12 V, 250 mA, 3,5-mm-Miniklinke) 11.
12V Trigger A-B-Relais (12 V, 250 mA, 3,5-mm-Miniklinke) 12.
3D-Sync-Ausgang (5 V) 13.
Die Schnittstelle ™
unterliegt den
Modellspezifika-
tionen.
1 2 3 5 6 7
9 10
4 8
11 12 13
