2.3 Geräterückseite
(1)
(3)
(4)
(5)
(6)
(7) (8)

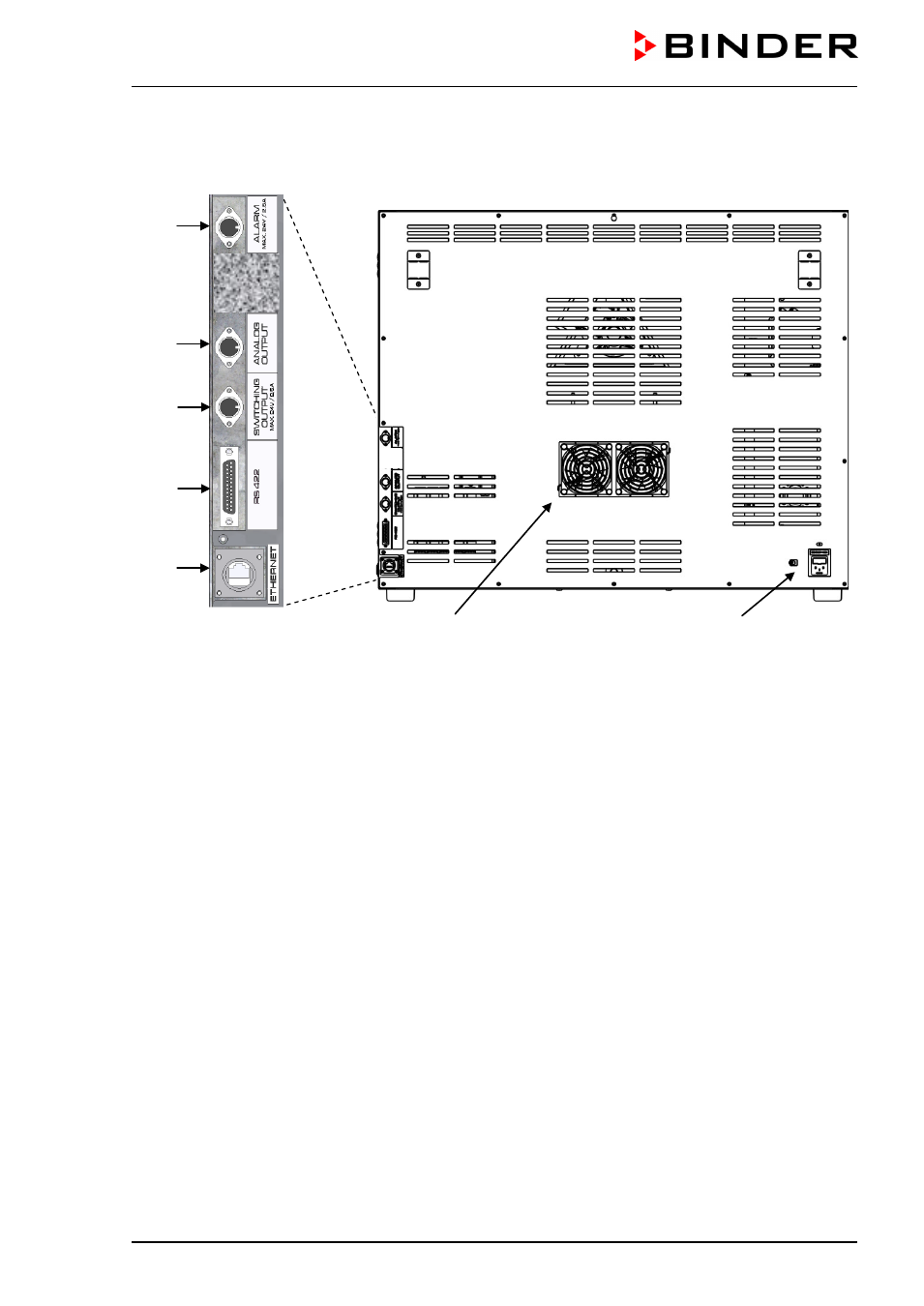

Abbildung 5: Geräterückseite mit Position der Optionen (Beispiel KT 115)
(1)
DIN-Buchse potenzialfreie Alarmausgänge (Option)
(2) (nicht belegt)
(3) DIN-Buchse Analogausgang 4-20 mA (Option)
(4) DIN-Buchse für potenzialfreie Schaltausgänge (Option)
(5)
RS 422 Schnittstelle zur Computerkommunikation (Option)
(6) Ethernet-Schnittstelle zur Computerkommunikation mit Angabe der MAC Adresse (Standardaus-
stattung, entfällt bei Option RS 422 Schnittstelle)
(7) Peltier-Lüftergitter
(8) Anschluss für Kaltgerätestecker
