Rev. 1.02 - 28 -
SLP-TX420x/TX423x
5-8 Manueller Kalibriermodus
Die Manuelle Kalibrierung des Medienerkennung kann verwendet werden, wenn der
Drucker auch nach dem Durchlaufen der Automatischen Kalibrierung noch keinen
Medienabstand (oder keine Schwarze Markierung) ermitteln konnte.
Die Benutzer/innen können die Sensorenparameter mit dem Dienstprogramm des
Herstellers genau kalibrieren.
Das Dienstprogramm ist auf der beiliegenden CD zu finden.
Bitte stellen Sie sicher, dass der Drucker angeschlossen ist und führen Sie das
Dienstprogramm durch.

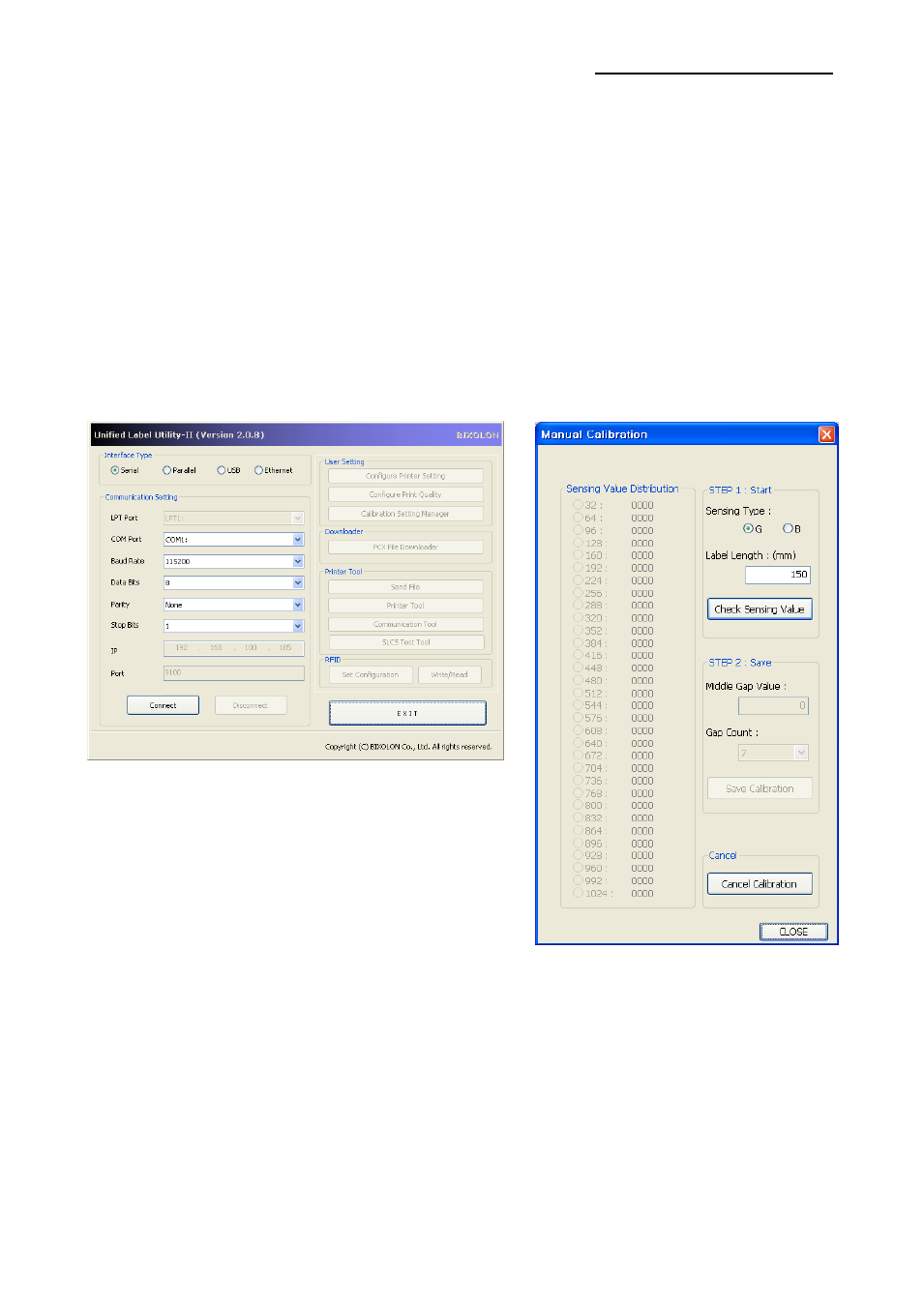

Stellen Sie zuerst den Typ des Interfaces ein und drücken Sie dann den Knopf zum
Verwalten der Kalibrierungseinstellungen.
1) Wählen Sie den Abtastungstyp, geben Sie die Etikettenlänge in mm an und klicken Sie
dann auf "Abtastwert prüfen". Der Drucker startet mit der Kalibrierung.
2) Der Drucker druckt die eingescannten Werte nach der Kalibrierung aus und die Werte
werden auf dem Bildschirm angezeigt.
3) Optimale Abtastwerte erscheinen in schwarzen, fetten Buchstaben links auf dem
Bildschirm. Wählen Sie einen der Werte aus, indem Sie auf die jeweilige Optionstaste
und dann auf „Save Calibration“ (Kalibrierung speichern) drücken.
4) Wenn der gewählte Werte nicht optimal funktioniert, versuchen Sie es mit anderen
Werten aus den dicken Buchstaben.
5) Um zum Ausgangswert zurückzugelangen, klicken Sie bitte auf "Kalibrierung
widerrufen".
