Seite 10
Rev. 1.05
- 10 -
SRP-F310/312

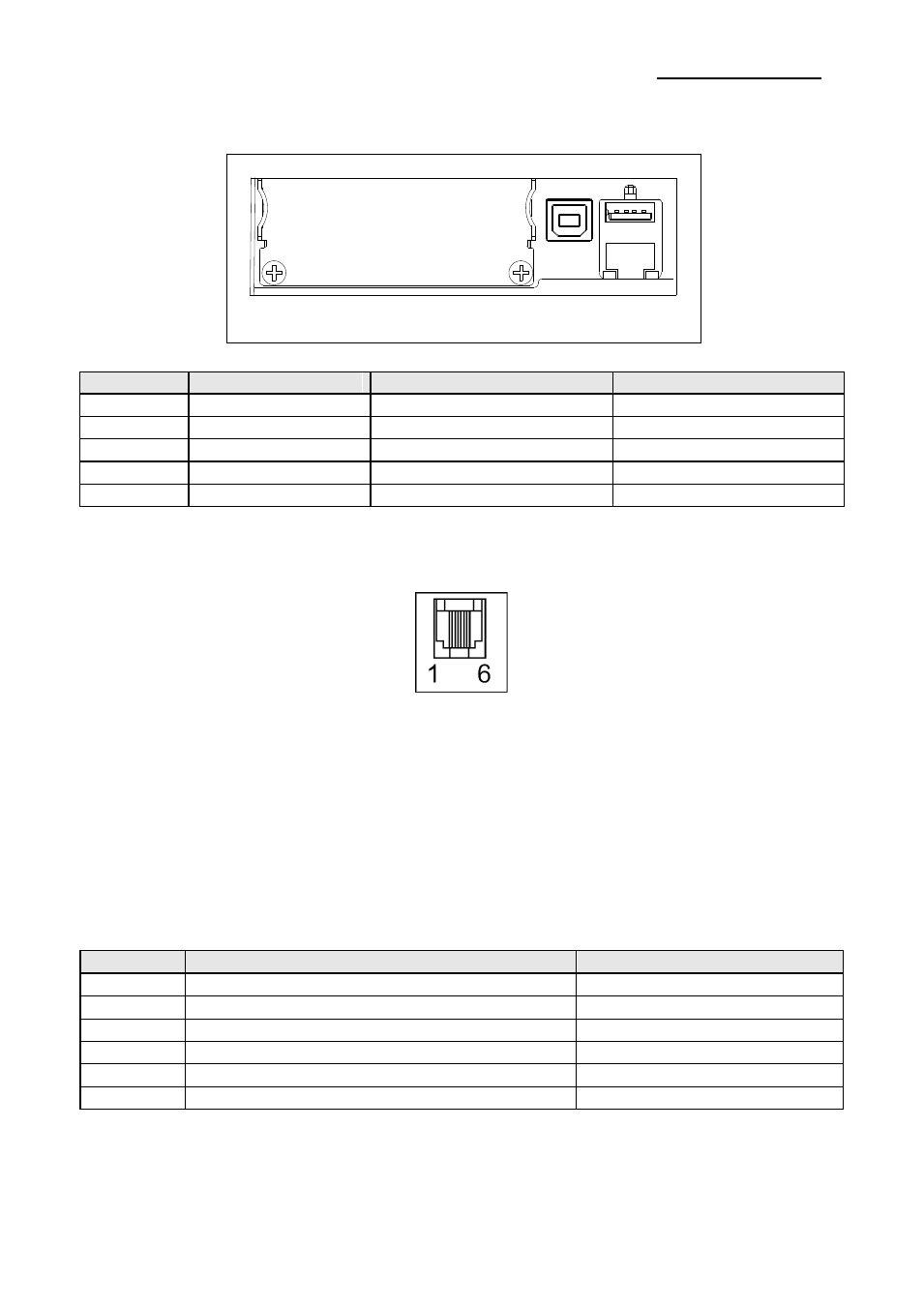

1-2-3 USB-Schnittstelle
Stift Nr.
Signalbezeichnung
Zuordnung (Farbe)
Funktion
Shell
Shield
Drain-Kabel
Gestellerdung
1
VBUS
Rot
Energieversorgung Host
2
D-
Weiß
Datenleitung(D-)
3
D+
Grün
Datenleitung(D+)
4
GND
Schwarz
Signalerdung
1-3 Anschließ en der Schublade
※ WARNUNG
Verwenden Sie eine Schublade, die mit den Druckerspezifikationen kompatibel ist. Durch
den Gebrauch einer ungeeigneten Schublade kann sowohl die Schublade als auch der
Drucker beschädigt werden.
※ ACHTUNG
Schließ en Sie keine Telefonleitung an den Schubladenauswurfanschluss an; der Drucker
und die Telefonleitung könnten beschädigt werden.
Stecken Sie das Schubladenkabel in den Schubladenauswurfanschluss auf der Rückseite
des Druckers neben dem Netzstromanschluss.
Stift Nr.
Signalbezeichnung
Richtung
1
Gestellerdung
-
2
Schubladenauswurf-Auslösersignal 1
Ausgabe
3
Signal "Schublade öffnen/schließ en"
Eingabe
4
+24V
-
5
Schubladenauswurf-Auslösersignal 2
Ausgabe
6
Signalerdung
-
ETHERNET
Anschluss
USB
Anschluss
