CIRCUTOR TCP1RS+ Benutzerhandbuch
Seite 2
TCP1RS+
M98253301-06-14A
3.- TECHNISCHE MERKMALE
Versorgungsstromkreis :
-
Einphasig (A1 – A2) :
-
Frequenz:
-
Max. Stromaufnahme:
-
Betriebstemperatur:
-
Feuchtigkeit (ohne Kondensation) :
230 V
AC
± 15%
47…63 Hz
8 VA
-10 … +60 °C
5 … 95%
LED-Symbole:
-
Power blinkt
-
RX/TX blinkt
-
LINK/ACTIVITY
Gerät erhält Spannung und CPU in Betrieb
Aktivität zum Senden/Empfangen von RS-485-
Datenpaketen
Blinken: Aktivität des Ethernet-Bus
Grün: Geschwindigkeit 10/100 Mbit/s
Mechanische Merkmale:
-
Gehäusematerial:
-
Geräteschutzklasse:
-
Abmessungen (mm):
-
Gewicht:
-
Max. Höhenlage für den Betrieb:
Kunststoff UL94 - V0 selbstverlöschend
IP 20
35,4 x 73 x 84,68 mm (2 Module)
120 g
2000 m
Normen:
IEC 60664, VDE 0110, UL 94, EN61010-1, EN55011, EN 61000-4-2, EN 61000-4-3,
61000-4-11, EN 61000-6-4, EN 61000-6-2, EN 61000-6-1, EN 61000-6-3, EN 61000-4-5,
CE
Netzwerkschnittstelle:
-
Typ:
-
Anschluss:
-
Netzwerkprotokolle - Zugriff:
Ethernet 10BaseT / 100BaseTX selbsterkennend
RJ45
TCP / UDP / Modbus
Sicherheit:
Installationskategorie Klasse III / EN61010 Stromschlagschutz durch Doppelisolation
Klasse II. Das Gerät muss an einen Versorgungsstromkreis angeschlossen werden, der
mit Sicherungen Typ gl gemäß IEC 269 oder Typ M mit Werten zwischen 0,5 und 1 A
geschützt ist. Es muss ein Leitungsschutzschalter oder ein entsprechender Schalter
vorhanden sein, mit dem das Gerät vom Stromnetz getrennt werden kann. Der
Mindestquerschnitt des Netzkabels beträgt 1 mm
2
.
Bei unsachgemäßer Verwendung oder Nichtbeachtung der Herstellerangaben kann der
Geräteschutz beschädigt werden.
Serielle Schnittstelle:
-
Typ:
-
Übertragungsgeschwindigkeit (konfigurierbar):
-
Datenbits:
-
Parität:
-
Stoppbit
RS-485 dreiadrig (A/S/B) (RX/GND/TX)
1200, 2400, 4800, 9600,19200, 34800, 57600,
115200 baud rate
7, 8
Ohne Parität, gerade, ungerade
1 oder 2
4.- ANSCHLUSSBELEGUNG

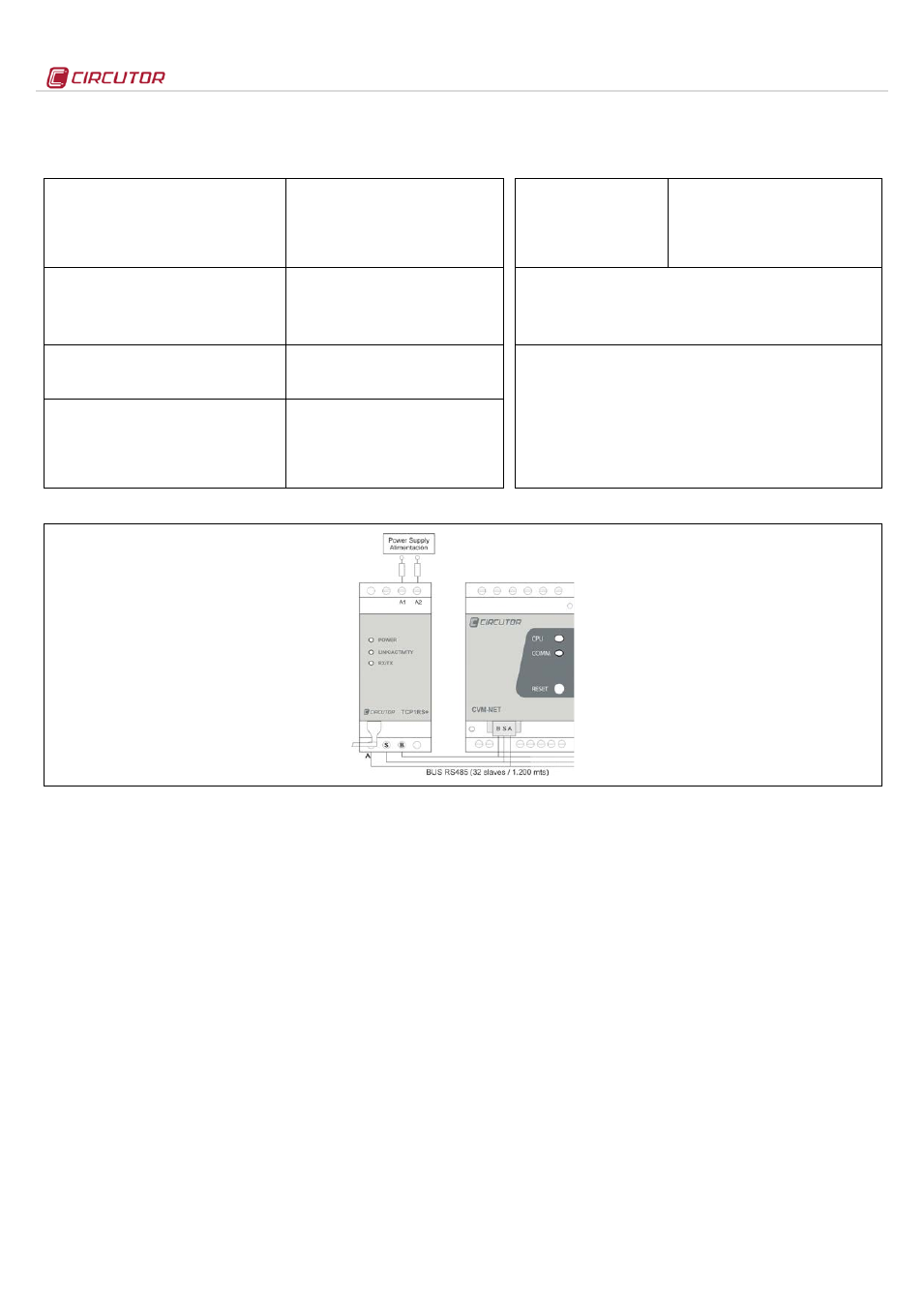

Abbildung 1. Standardanschluss für serielle Geräte
5.- KUNDENDIENST
Bei Fragen zu Bedienung oder Betrieb oder bei einer Gerätestörung wenden Sie sich an den Kundendienst von CIRCUTOR, SA
CIRCUTOR, SA - Technischer Kundendienst
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), SPANIEN
Tel: 902 449 459 (Spanien)
Tel: (+34) 93 745 29 00 (bei Anrufen aus dem Ausland)
E-Mail:
