CIRCUTOR LM50-TCP+ - Handbuch

TCP50-ALARM+
M98231601-06-11A

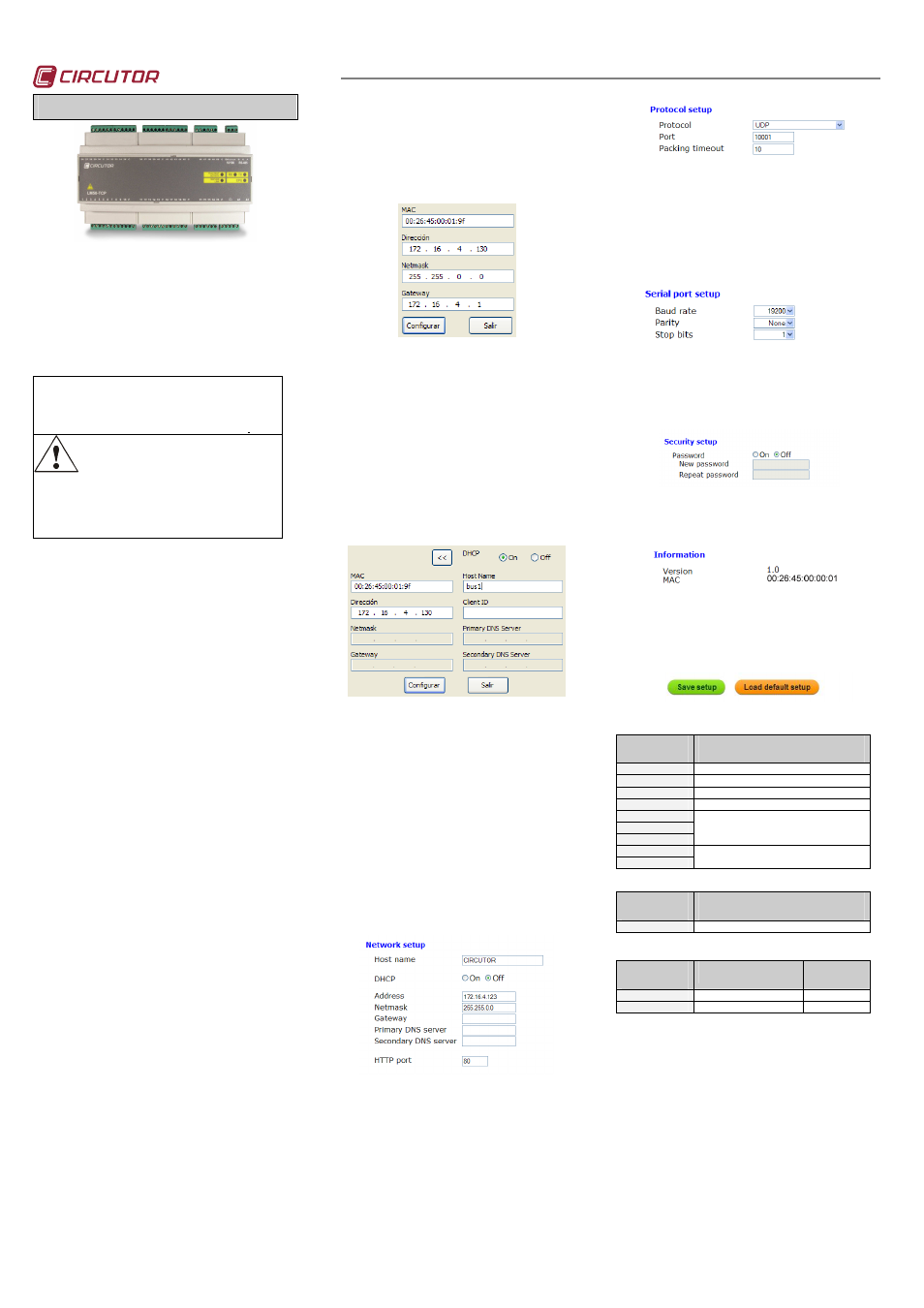

Zentraleinheit Typ TCP50-ALARM+
Die Zentraleinheit ist ein Gerät mit 50 spannungsfreien
digitalen Eingängen. Durch Eingeben mittels einer
Master-Kommunikations-Software kann der Anwender
den logischen Zustand der Eingänge (Schließer oder
Öffner), oder die Anzahl der Impulse oder Vorgänge
durch einen externen Impulsgeber (Energie, Wasser,
Gas Meter usw.) erkennen.
Die aufgezeichneten Parameter sind in der folgenden
Tabelle der Variablen dargestellt (siehe Abschnitt 2.3.)
Der Zweck dieses Dokuments ist es, eine Benutzer-und
Bedienungsanleitung für die Zentraleinheit Typ
TCP50-ALARM+ zur Verfügung zu stellen. Es kann von
CIRCUTOR-Website heruntergeladen werden:
Vor Wartungsarbeiten,
Anschlussänderungen, Reparaturen usw.,
muss das Gerät von der Stromversorgung
getrennt werden. Wenn Sie eine Betriebsstörung im
Gerät oder in dessen Schutz-System vermuten,
entfernen Sie das Gerät vom Netz. Das Design des
Gerätes macht es einfach, es im Falle einer Störung zu
ersetzen
.
1. Beschreibung
Die elektronischen Zähler verfügen über eine Impuls-
ausgabe die proportional zur aufgenommenen Leistung
ist. Die Zentraleinheit Typ TCP50-ALARM+ ist eine
Einheit , mit 50 digitalen Eingängen (Optokoppler) zum
Lesen der Impulse von Zählern für Strom, Wasser, Gas
usw.
Jeder Datensatz hat 32 Bits (4 Bytes), so kann er bis
zu FFFF FFFF hexadezimal Impulse zählen, dh
insgesamt können 4.294.967.295 Impulse gezählt
werden. Wenn eine Speicherkarte diesen Wert
erreicht, wird der Zähler wieder auf Null zurückgesetzt.
Die Mindestdauer für die Status-Änderung des digi-
talen Eingangs müssen 50 ms sein.Die minimale Zeit
zwischen zwei aufeinanderfolgenden Impulsen muss
auch eine Mindestdauer von 50 ms haben. Dies
entspricht einer maximalen Abtastrate von 10 Hz.
2. Kommunikation
Für das Lesen oder Schreiben der 50 internen Auf-
zeichnungen, ist das Gerät mit einem 10 BaseT/ 100
BaseTX selbst erkennbaren Ethernet-Kommuni-
kations-Port ausgestattet Das Gerät hat eine interne
Webseite, von der der Benutzer das Netzwerk-
Protokoll verwendet, um mit der Management-Software
kommunizieren zu können.
Die Netzwerk-Protokolle, die im Gerät integriert sind:
UDP, TCP und Modbus / TCP zu einem völlig kon-
figurierbaren Port (mit Ausnahme von Modbus / TCP-
Port 502, das standardmäßig verwendet wird).
Das Gerät kümmert sich um die Modbus / RTU-
Kommunikationsprotokoll (in TCP-und UDP-Modus)
und Modbus / TCP.
Zusätzlich zu den Ethernet-Anschluss ist das Gerät mit
einem RS485-Expansion-Bus ausgestattet, um sich
wie ein RS485 / Ethernet-Gateway zu verhalten.
2.1. Ethernet-Adressierung
Da die Verbindung vom Gerät zum Master-Kommuni-
kationssystem über eine IP-Verbindung erfolgt, muss
der Adressierungsparameter eingestellt werden. Der
Setup-Modus wird entweder durch die Zuweisung einer
festen IP, oder eines DHCP-Namen.vorgenommen .
2.1.1 Ethernet-Adressierungszuordnung
Für die Einrichtung der IP-Adressierung in jedem
verfügbaren Format, wird das Run-Programm IP
Setup.exe, mit dem Gerät geliefert
.
2.1.2. Feste IP-Zuweisung
Um die feste IP-Adresse zu bestimmen geben Sie die
MAC-Adresse die sie auf dem Etikett seitlich am Gerät
finden, die MAC-Adresse hat folgendes Format
00.26.45 : XX: XX: XX. In das Adressenfeld die IP-
Adresse eingeben, das Gleiche tun sie mit der (Netmask)
und dem (Gateway)-Port, wenn notwendig.
2.1.3. DHCP IP-Vergabe
So weisen Sie den DHCP-Namen an, aktivieren sie diese
Option mit Hilfe der oberen rechten Vorgabe und wählen
Sie Ein. Sobald das Setup-Felde aktiviert wurde, geben
Sie die MAC-Adresse, die sie auf dem Etikett seitlich am
Gerät finden, die MAC-Adresse hat folgendes Format
00.26.45 : XX: XX: XX In das Feld Adresse geben Sie
eine freie temporäre IP-Adresse, die innerhalb des
Arbeitsbereiches des Computers ist, ein. In das Feld
Host-Namen geben Sie den DHCP-Namen, der der
Maschine zugewiesen wurde ein. Optional kann
der Benutzer selbst die Parameter für die Client ID fest-
legen. Das Gerät ist standardmäßig mit der ID Circutor
ausgestattet.
2.2. Setup-Webseite
Wenn das Local Area Network (LAN) angeschlossen ist
und die IP-Adresse oder DHCP-Namen eingerichtet
wurden, hat die Gerät eine interne Webseite, auf der alle
Parameter im Zusammenhang mit dem Netzwerk-Proto-
koll und den Übertragungsgeschwindigkeiten von dem
RS485-Bus eingestellt werden können. Zum Zugriff auf
diese internen Webseite, genügt es, einen herkömm-
lichen Internet-Browser zu verwenden ,geben sie die IP-
Adresse oder den Name, der dem Gerät zugeordnet
wurde (zum Beispiel http://172.16.4.130) ein.
2.2.1. IP-Adresse oder DHCP-Namen
Durch die interne Webseite, kann der Benutzer alle
Änderungen an den DHCP-Namen oder der IP-Adresse,
die dem Gerät vorher zugewiesen wurde, vornehmen und
sogar die http-Setup Access Port neu festlegen
.
2.2.2. Netzwerkprotokoll
Das Gerät kann mit Hilfe des Master-Kommunikations-
systems auf drei Arten von Netzwerk-Protokollen (TCP, UDP
oder Modbus / TCP) an ein konfigurierbares Port
angeschlossen werden. Im Falle der Verwendung des
Modbus / TCP-Protokolls wird die Änderung des Ports
deaktiviert bleiben und fest 502 sein.
2.2.3. Setup serieller RS485-Bus
Die Übertragungsgeschwindigkeit des Kommunikations-
Parameter des RS 485-Expansions- Busses sind voll-
kommen (von 4800 bps bis 115,2 kbps) einstellbar,
Parität (keine, gerade oder ungerade) und Stop-Bit (1
oder 2). Nur Geräte, die mit dem Modbus / RTU-Protokoll
und eine periphere Zahl außer 1 arbeiten können mit
diesen Slave-Port verbunden werden.
2.2.4. Einstellen der Setup-Kennworts
Das Passwort kann aktiviert werden, um die Eingabe
eines Ausgabe-Passwortes zu ermöglichen. In diesem
Fall wird der Zugangs-Benutzer "admin" und das Setup-
Kennwort eingeführt
.
2.2.5. Geräte-Informationen
Die Ausgabe-Version und die Maschine-Adresse des
Geräts siehe unten.
2.2.6. Änderungen speichern
Nach jeder Änderung von oben genannten Abschnitten,
muss die Information unter Verwendung der "Save
Setup"-Option gespeichert werden.
Modbus-Speicher Karte
Modbus Address
Modbus-Adresse
Variable
Variable
0000 Bits 15…0 – Status Eingänge 1 bis 16 (binär)
0001 Bits 15…0 – Status Eingänge 17 bis 32 (binär)
0002 Bits 15…0 – Status Eingänge 31 bis 48 (binär)
0003 Bits 15…0 – Status Eingänge 49bis 50 (binär)
0578
0579
057A Zeigt die Ausgabeversion des Gerätes.
Das Format ist wie folgt: "V1.10" in ASCII-Werte
und das letzte Byte ist immer 0
2710
2711 Die Seriennummer beginnt immer mit
900 xxx xxx
2.3.1. Modbusfunktionen
(HEX) function
(HEX) Funktionen
Description
Beschreibung
03 / 04 Lesen von Eingabe-Datensätzen
2.3.2. Lesen von Modbus-Aufzeichnungen
(HEX) function
(HEX) Funktionen
Description
Beschreibung Example
Beispiel
AAAA Lesen der Startadresse 0082
BBBB Anzahl der Datensätze 0002
Probe Vorlesen:
TX: 01 04 AAAA BBBB CRC
RX: 01 04 04 0000 0000 CRC
Beispiel Lesebefehl für den Status der Eingänge 01 bis 16.
TX: 01 04 0000 0001 CRC
RX: 01 04 02 0400 CRC
Hexadezimalwert von der Mannschaft zurückgegeben: 00400
Umgerechnet in Binär: 00000100 00000000
00000100 Digital-Eingang Wert 16 ... 09
00000000
Digital-Eingang Wert 08 ... 01
Eintrag Nummer 11 aktive (Kontakt geschlossen)
