Wandlerverhältnis:
Die Impulse, die ein Rechnungszähler erzeugt, stehen immer in Zusammenhang mit dem
Sekundärstrom, weshalb bei einer Mittelspannungsanlage das Umwandlungsverhältnis
(Übersetzungsverhältnis) zur Übertragung der sekundären Impulse auf Primärstromwerte
einprogrammiert werden muss.
Beispiel:
Niederspannungsanlage:
Durchlassspannung: 1/1 --
Wandlerverhältnis = 1.
Mittelspannungsanlage:
Wandlerverhältnis =
Primärspannung
Sekundärspannung
X
Primärstrom
Sekundärstrom
In einer Mittelspannungsanlage mit:
Primärspannung = 27500 V, Sekundärspannung = 110 V
Primärstrom = 200 A, Sekundärstrom = 5 A
beträgt das
Wandlerverhältnis = 10000.
4�3�5�- SONDERBEFEHL BROADCAST
Für den Fall, dass die zugewiesene Peripheriegerätenummer des
ReadWatt nicht bekannt
ist, steht der Broadcast-Befehl zur Verfügung (Adresse 00). Mit diesem Befehl können
einige grundlegende Parameter wie z. B. die Peripherienummer
MODBUS oder die
Übertragungsgeschwindigkeit geändert werden.
Dafür muss die Seriennummer des Gerätes bekannt sein, auf das der Zugriff erfolgen soll.
Die Seriennummer befindet sich auf der Vorderseite des Gerätes (
) und muss in
Hexadezimal-Sprache umgewandelt werden, um sie mit dem Broadcast-Befehl versenden zu
können.
Seriennummer
( dezimal)

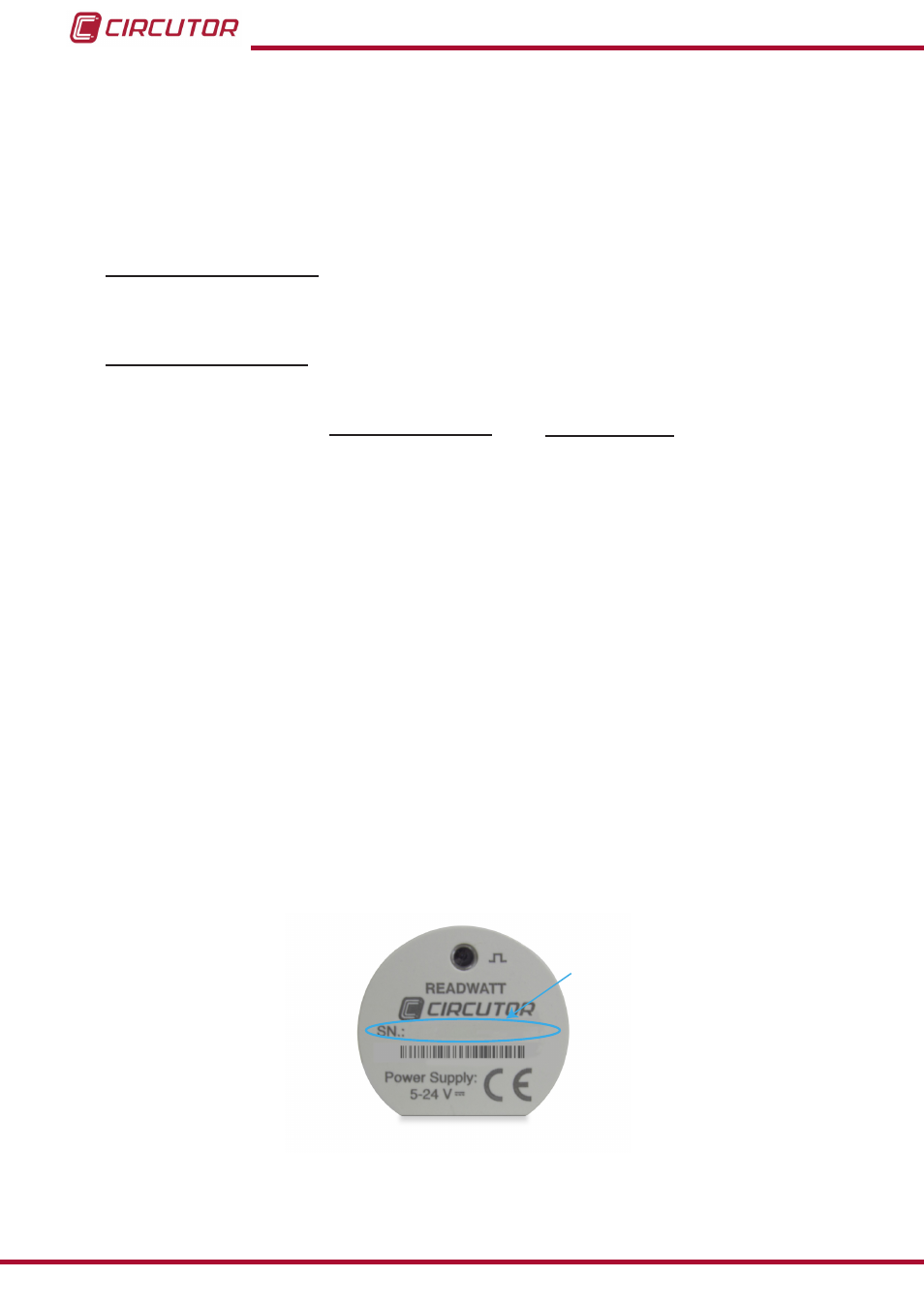

Abbildung 9: Seriennummer ReadWatt�
