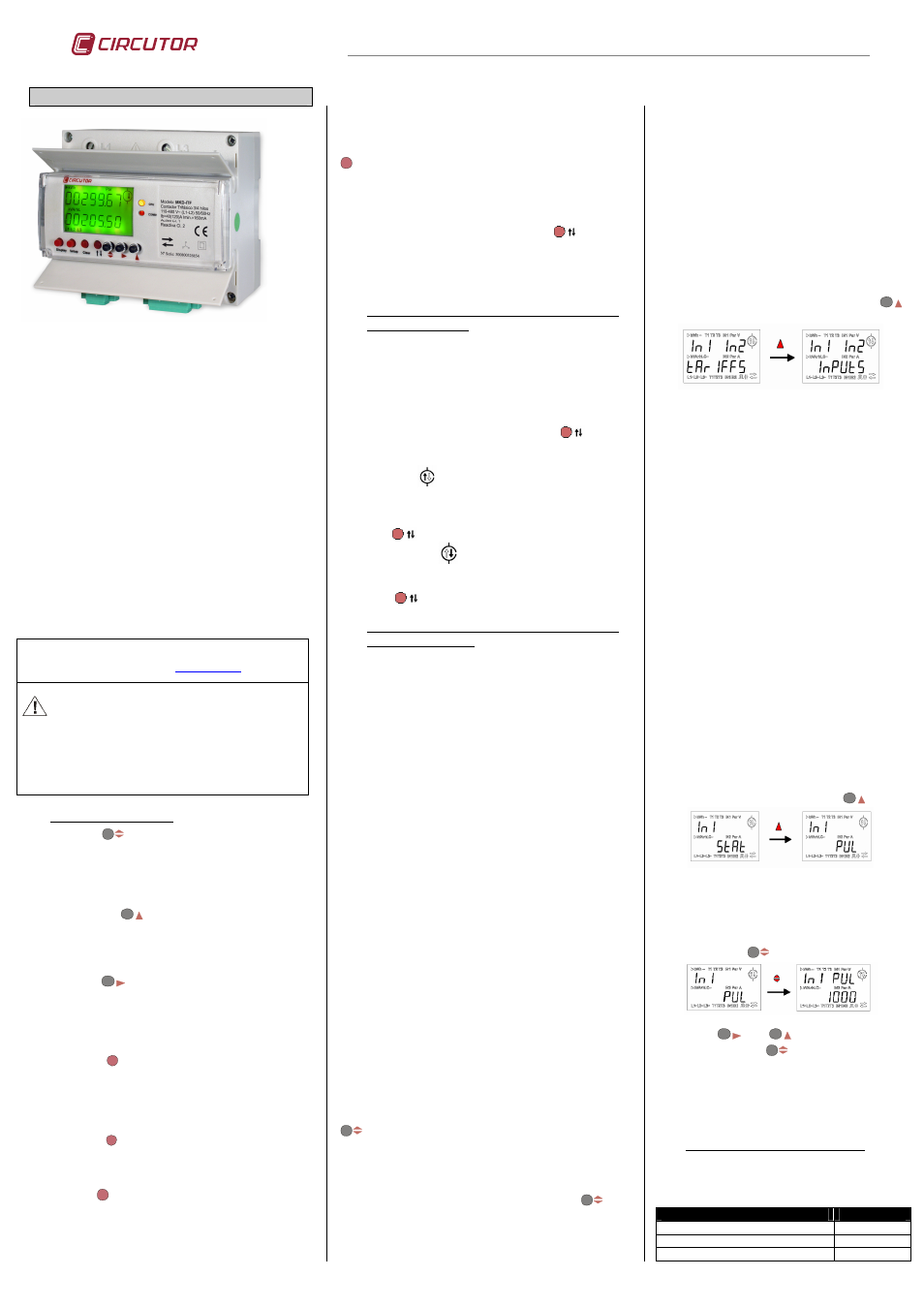

MKD-ITF

M98223701-06-10A

DREIPHASENZÄHLER MKD-ITF

Der elektronische Dreiphasen-Energiezähler MKD-ITF ist
fähig,

Verbrauchs-

und

Erzeugungsenergie

(vier

Quadranten) zu messen: Wirkenergie (verbraucht und
erzeugt), induktive Blindenergie (verbraucht und erzeugt)
und kapazitive Blindenergie (verbraucht und erzeugt), sowie
Zählung von Teilenergien. Die Messung erfolgt als echter
Wirkungswert

in

direkter

Form

mittels

drei

Intensitätsumwandlern des Geräts in L1, L2 und L3. Die
Versorgung erfolgt durch die Messung selbst zwischen den
Phasen L1 und L2. Die gemessenen und berechneten
Parameter werden in der Variablentabelle gezeigt.

Es sind zwei Gerätetypen verfügbar:

MKD-ITF-C2: Zähler mit zwei Energieimpulsausgängen.
MKD-ITF-RS485-I2-C2: Zähler mit Kommunikation RS485
Modbus RTU, 2 Impulsausgängen und 2 spannungsfreien
programmierbaren Eingängen (Tarife/Eingänge).

Die programmierbaren Eingänge können entweder digitale
Eingänge (logische Statuseingänge oder Impulsempfänger)
oder Tarifeingänge sein. Wenn die Eingänge als Tarife
programmiert werden, wird der Zähler mit 3 Tarifen
ausgestattet.

Diese Anleitung ist in elektronischem Format auf der Website von

CIRCUTOR verfügbar:

www.circutor.es

Vor der Durchführung von Wartungsarbeiten,

Anschlussänderungen, Reparaturen, etc. muss das Gerät
von jeglicher Stromversorgung getrennt werden. Falls ein
Funktionsfehler des Geräts oder der Schutzvorrichtungen
desselben vermutet wird, ist das Gerät außer Betrieb zu
nehmen.

1.-

TASTATURFUNKTIONEN

Die Drucktaste

ermöglicht die Bewegung durch die

verschiedenen Energiegruppen, falls vorhanden: Tarif eins
und Teilenergien, bzw. Tarif eins, zwei, drei und
Teilenergien. Innerhalb des Konfigurierungsmenüs wird
diese zur Bestätigung der Daten und zum Sprung auf den
nächsten Einstellungsbildschirm verwendet.

Die

Drucktaste

ermöglicht

die

Auswahl

der

verschiedenen Ansichtsmöglichkeiten von Wirk- oder
Blindenergie. Innerhalb des Konfigurierungsmenüs wird
diese zur Erhöhung der Ziffer verwendet, falls eine Variable
eingegeben oder gewählt wird.

Die Drucktaste

ermöglicht in der Wirkenergieoption

die Auswahl von erzeugter oder verbrauchter Energie und in
der Blindenergieoption die Auswahl von induktiver oder
kapazitiver Energie. Innerhalb des Konfigurierungsmenüs
wird diese zur Bewegung des Cursors zwischen den Ziffern
verwendet.

Die Drucktaste

Display

ermöglicht das Einschalten des

Displays für den Fall, dass keine Versorgung vorhanden ist.
Diese Funktion ermöglicht das örtliche Ablesen der Zähler
wenn das Gerät außer Betrieb ist. Diese Option ist immer
dann verfügbar, wenn im Zähler eine optionale Batterie
installiert ist (siehe Preisliste M3).

Die Drucktaste

Setup

dient zum Schnellzugriff auf das

komplette Parametrierungsmenü des Geräts. Zum Zugriff
auf dieses Menü muss diese für mindestens eine Sekunde
gedrückt werden

.

Die Drucktaste

Clear

hat zwei Funktionen:

a) Löschfunktion der Teilenergien; dazu muss die Taste für
mindestens vier Sekunden gedrückt werden. Die Anzeige der
Nachricht "done" zeigt an, dass die besagten Zähler
erfolgreich gestartet wurden (Wirk- und Blindenergie). Die

Löschung erfolgt für die Energiegruppe, die auf der Anzeige
angezeigt wird.

b) Löschfunktion der Impulszählers; dazu muss die Taste

Clear

für mindestens vier Sekunden gedrückt werden. Auf

der Anzeige werden die Eingänge angezeigt. Die Anzeige der
Nachricht "done" zeigt an, dass die besagten Zähler
erfolgreich gestartet wurden (Eingang 1 und Eingang 2).

Die

Hauptfunktion

der

Drucktaste

ist

die

Inbetriebnahme des Zählers in nur einem Schritt mit der
Mindestkonfigurierung

zum Zählen. (Siehe Abschnitt 2.2.-

Einstellung der Parameter in einem Schritt). Diese Taste
dient zur Anzeige der Stromrichtung.

2.-

INBETRIEBNAHME

IN

EINEM

SCHRITT

(ANSCHLUSS FAST)

2.1.- Vorinformation

Diese Option ist nur zur Anzeige der Stromrichtung in
einer

Installation

gültig.

Da

es

sich

um

ein

Direktmessgerät handelt, verfügt dieses über kein
Spannungs- oder Intensitätsverhältnis.

2.2.- Einstellung der Parameter in einem Schritt.

Durch einen langen Druck auf die Drucktaste

ändert

das Gerät die Richtung des aufsteigenden oder
absteigenden Stroms.

Bei Anzeige von

auf dem Display wird angezeigt, dass

die Stromrichtung ansteigend ist, weshalb sich die Ladung
im oberen Teil des Zählers befindet. Zur Änderung der
Stromrichtung des Zählers muss ein langer Druck auf die
Drucktaste

erfolgen. Damit ändert sich das Symbol

auf dem Display auf

, wodurch die Richtungsänderung

des Stroms in Abwärtsrichtung angezeigt wird.
Der Energiezähler MKD-ITF wird mittels einer einzigen
Drucktaste

konfiguriert.

3.-

VOLLSTÄNDIGE

EINSTELLUNG

DER

ZÄHLERPARAMETER

Mittels

der

Setup-Drucktaste

können

alle

Konfigurierungsoptionen geändert werden.

3.1.- Stromrichtung.

Auf dem Display erscheint "A dir"; es ist zwischen "up"
(ansteigend) oder "dn" (absteigend) zu wählen, abhängig
davon, ob sich die Ladung im oberen oder unteren Teil
des Zählers befindet.

3.2.- Messung in 2 oder 4 Quadranten.

Auf dem Display erscheint "quad"; es muss eine der
beiden

verfügbaren

Optionen

gewählt

werden:

2=Verbrauch oder 4=Verbrauch und Erzeugung.

3.3.- Programmierung

der

Abschaltezeit

des

Hintergrundlichts

Auf dem Display erscheint "disp off"; hier ist die Dauer
des Hintergrundlichts in Sekunden nach der letzten
Tastenbedienung zu programmieren. Bei entsprechender
Programmierung 00 bleibt das Hintergrundlicht dauernd
angeschaltet.

3.4.- Visualisierung oder Auslassung Blindenergie

Auf dem Display erscheint "react"; diese Option
ermöglicht die Wahl der Visualisierung oder Auslassung
der Blindenergie ("Yes" oder "n0").

3.5.- Visualisierung oder Auslassung Teilenergie

Auf dem Display erscheint "P"; diese Option ermöglicht die
Wahl der Visualisierung oder Auslassung der Wirk- und
Blindteilenergien ("Yes" oder "n0"). Im Falle der
Auslassung versteckt und stoppt der Zähler die Zählung
der Teilenergie.

3.6.- Programmierung Energieimpulsausgang

Das Display zeigt "Out act"; hier ist auszuwählen, welche
Energie mit dem digitalen Ausgang 1 assoziiert werden
soll: verbrauchte (import) oder erzeugte (export)
Wirkenergie; nach Bestätigung der Daten mit der Taste

ist der Wert in W·h pro Impuls anzugeben.

Das Display zeigt "Out rea": Hier ist auszuwählen, welche
Blindenergie mit dem digitalen Ausgang 2 assoziiert
werden soll: Induktive verbrauchte, kapazitive erzeugte,
induktive erzeugte, kapazitive verbrauchte Energie (L / C-

/L- /C

); nach Bestätigung der Daten mit der Taste

ist

der Wert in var·h pro Impuls anzugeben. Im Falle der
Auswahl von 2 Quadranten (siehe Abschnitt 3.2.-Messung
in 2 oder 4 Quadranten) sind nur L und C verfügbar, die

den Energievariablen induktiv oder kapazitiv
verbrauchter Blindenergie entsprechen.

3.7.- Programmierung der digitalen Eingänge

Die digitalen Eingänge des Geräts können im
Modus

Tarifauswahl

"tariffs"

mit

einer

Höchstzahl von drei oder im Modus digitale
Eingänge "inputs", deren Hauptfunktion die
Zählung der erhaltenen Impulse "pul" ist, oder im
Modus Erkennung des logischen Status des
Eingangs "stat" konfiguriert werden.
Mittels der Anzeige "In1 In2" im oberen Teil des
Displays werden die digitalen Eingänge des
Zählers

konfiguriert.

Zur

Änderung

der

Konfigurierung der Eingänge und Sprung von

"tariffs" nach "Inputs" wird die Taste

gedrückt:

a) Tarife. “tariffs”
Die Eingänge machen den Zähler zu einem
Dreifachtarif-Zähler, wobei jeder der Tarife durch
Hardware gewählt wird. Das Gerät verfügt über
einen gemeinsamen und zwei spannungsfreie
Eingänge zur Auswahl der Tarifart, mit der
gearbeitet werden soll (Tarif 1, Tarif 2 oder Tarif 3).
- Tarif 1:

Ohne jegliche Brücke zwischen den

Klemmen
- Tarif 2:

Brücke zwischen Klemme 7 und 8

- Tarif 3:

Brücke zwischen Klemme 9 und 8

Im unteren Teil des Displays wird "tariffs"
gezeigt, was anzeigt, dass die Eingänge als
Tarifeingänge konfiguriert wurden.

b) Digitale Eingänge. “Inputs”
Im unteren Teil des Displays wird "Inputs" gezeigt,
was anzeigt, dass die Eingänge als digitale
Eingänge konfiguriert werden. Jeder Eingang muss
gesondert konfiguriert werden; zuerst der Eingang
1"In1" und danach der Eingang 2 "In2".
- Eingang 1: Terminal 7.
- Eingang 2: Terminal 9.
- den Eingängen gemeinsam: Terminal 8
Für jeden Eingang muss eines von zwei
Betriebsverfahren definiert werden:

b.1) Modus logische Zustände "Stat".
Die Programmierung als Status "Stat" bedeutet,
dass

der

Zählereingang

einen

digitalen

Statuseingang erhält. Der Wechsel von "Stat" auf
"Pul" erfolgt durch Druck auf die Taste

.

b.2) Modus Impulsempfänger "Pul".
Die Programmierung als Impulsempfänger "Pul"
bedeutet, dass es sich bei dem empfangenen
Signal

um

einen

Impulseingang

handelt.

Diesbezüglich muss das Impulsgewicht konfiguriert
werden. Der Zugriff auf diese Anzeige erfolgt durch

Drücken der Taste

.

Geben

Sie

das Impulsgewicht mittels der

Drucktaste

und

ein. Zur Bestätigung

drücken Sie die Taste

.

Nach

erfolgter

Programmierung

des

Impulsgewichts

wird

die

Option

"In1 deC"

angezeigt,

wobei

die

anzuzeigenden

Dezimalstellen der erhaltenen Pulse anzugeben
sind.

4.-

VORGEGEBENE KONFIGURIERUNG

Der elektronische Dreiphasenzähler MKD-ITF wird
mit der folgenden vorgegebenen Konfigurierung
geliefert:

VARIABLE

WERT

Messung in 2 oder 4 Quadranten

2

Abschaltung Hintergrundlicht

10

Visualisierung Blindenergie

nein
