Anschlüsse

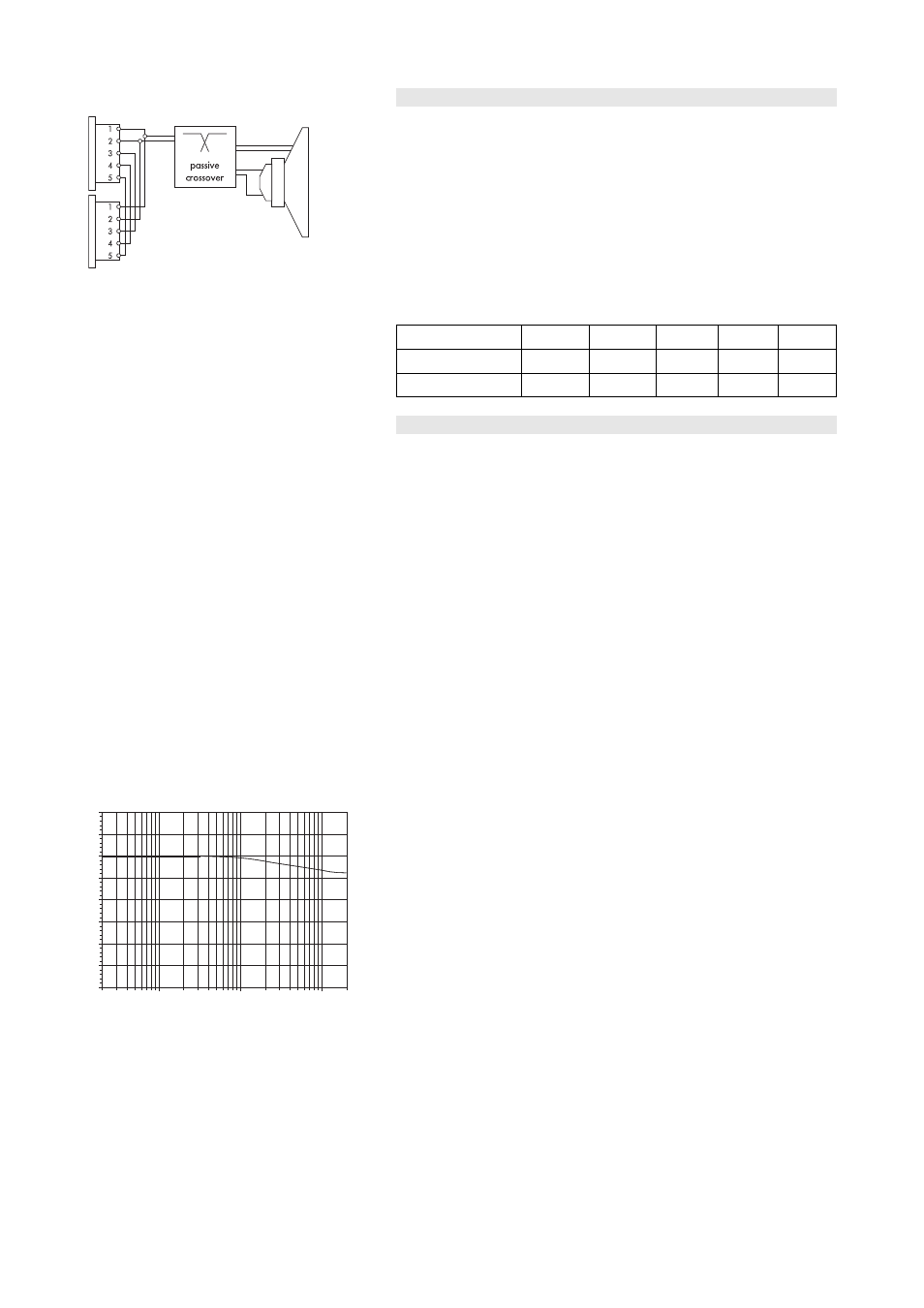

Fig. 4: Verdrahtung der Anschlussbuchsen
Der E6 Lautsprecher verfügt über zwei parallel verdrahtete EP5-
Anschlüsse und belegt die Anschlusspins 1/2. Die Pins 3/4 und 5 sind für
aktiv getrennte Subwoofer vorgesehen, wobei Pin 5 für SenseDrive
reserviert ist (nur in Verbindung mit dem D12 Verstärker und 5-adriger
Anschlussleitung). Die männliche Buchse dient als Eingang. Über die
weibliche Buchse können weitere Lautsprecher versorgt werden.
Der E6 Lautsprecher kann optional auch mit NL4-Anschluss ausgestattet
werden.
Die Pinbelegung von EP5-, NL4- und Festanschlüssen kann der
folgenden Tabelle entnommen werden.
EP5
1
2
3
4
5
NL4
1+
1–
2+
2–
n.a.
Festanschluss (PG)
Braun (+)
Blau (–)
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup E6.
Für den D12 Verstärker steht das Setup im “Dual Channel” und “Mix
TOP/SUB” Modus zur Verfügung. Im "Mix TOP/SUB" Modus kann eine
Kombination aus E6 Lautsprechern mit aktiv getrenntem Subwoofer
über eine einzige 4/5-adrige Zuleitung versorgt und durchgeschleift
werden.
An einem D6 oder D12 können bis zu vier E6 Lautsprecher je
Verstärkerkanal betrieben werden.
Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und CPL
angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich reduziert.
Damit ist der E6 Lautsprecher für den Betrieb mit aktiv getrenntem
E12X-SUB oder E15X-SUB oder anderen, aktiv getrennten d&b
Subwoofersystemen eingestellt.
HFA-Schaltung
-5
0
5
10
-10
-15
-20
-25
-30
20
100
1k
10k
20k
Fig. 5: Frequenzgangkorrektur der
HFA-Schaltung
Im HFA-Modus (High Frequency Attenuation) wird gegenüber der
Standardeinstellung der Hochtonpegel zurückgenommen. Mit dieser
Einstellung erhält man einen neutralen, unaufdringlichen Klangcharakter
bei einer geringen Abhörentfernung.
Die Absenkung der HFA-Funktion setzt bereits bei 1 kHz sehr sanft ein
und erreicht etwa 3 dB bei 10 kHz. Diese Charakteristik entspricht dem
typischen Klangbild eines Lautsprechers in größerer Abhörentfernung,
welches durch diffuse Raumreflexionen geprägt ist.
