1.1. Sicherheit
Allgemeine Sicherheit
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Befestigungs- bzw. Hängepunkte für den betreffenden Verwen-
dungszweck ausgelegt sind.
Überprüfen Sie die Zubehörkomponente vor jedem Einsatz.
Bestehen auch nur geringste Zweifel an der Funktion und Sicherheit
der Komponente, darf diese nicht eingesetzt werden
Belastbarkeit
Der Z5356 E4/E5 Kugelgelenkadapter ist für eine Nennlast von
3 kg (BGV C1) ausgelegt, womit das Gewicht eines E4 oder E5
Lautsprechers einbezogen ist.
1.2. Bestimmungsgemäßer Einsatz
Der d&b Z5356 E4/E5 Kugelgelenkadapter darf ausschließlich
zusammen mit den d&b E-Serie Lautsprechern E4 und E5 gemäß
der in dieser Anleitung beschriebenen Verwendungsweise einge-
setzt werden.
Mithilfe des Adapters können die Lautsprecher verschiedene d&b
Zubehörteile aufnehmen, wie z.B.:
–
E6532 Super Clamp mit
E6533 M10 Adapter für Super Clamp
– Z5029 TV-Zapfen
– Z5034 LS-Stativadapter
– Z5035 Adapter M10 auf 3/8"
– Z5038 M10 Montageplatte
1.3. Montage
Benötigtes Werkzeug:
– Gabel- oder Ringschlüssel SW 17.
– Inbusschlüssel 3 mm
Kugelgelenkadapter
Der Kugelgelenkadapter ist mit einer Madenschraube ausgestattet,
mit der die Klemmung des Kugelgelenks voreingestellt werden
kann.
Benutzen Sie den 3 mm Inbusschlüssel, um ggf. die Maden-
schraube einzustellen.

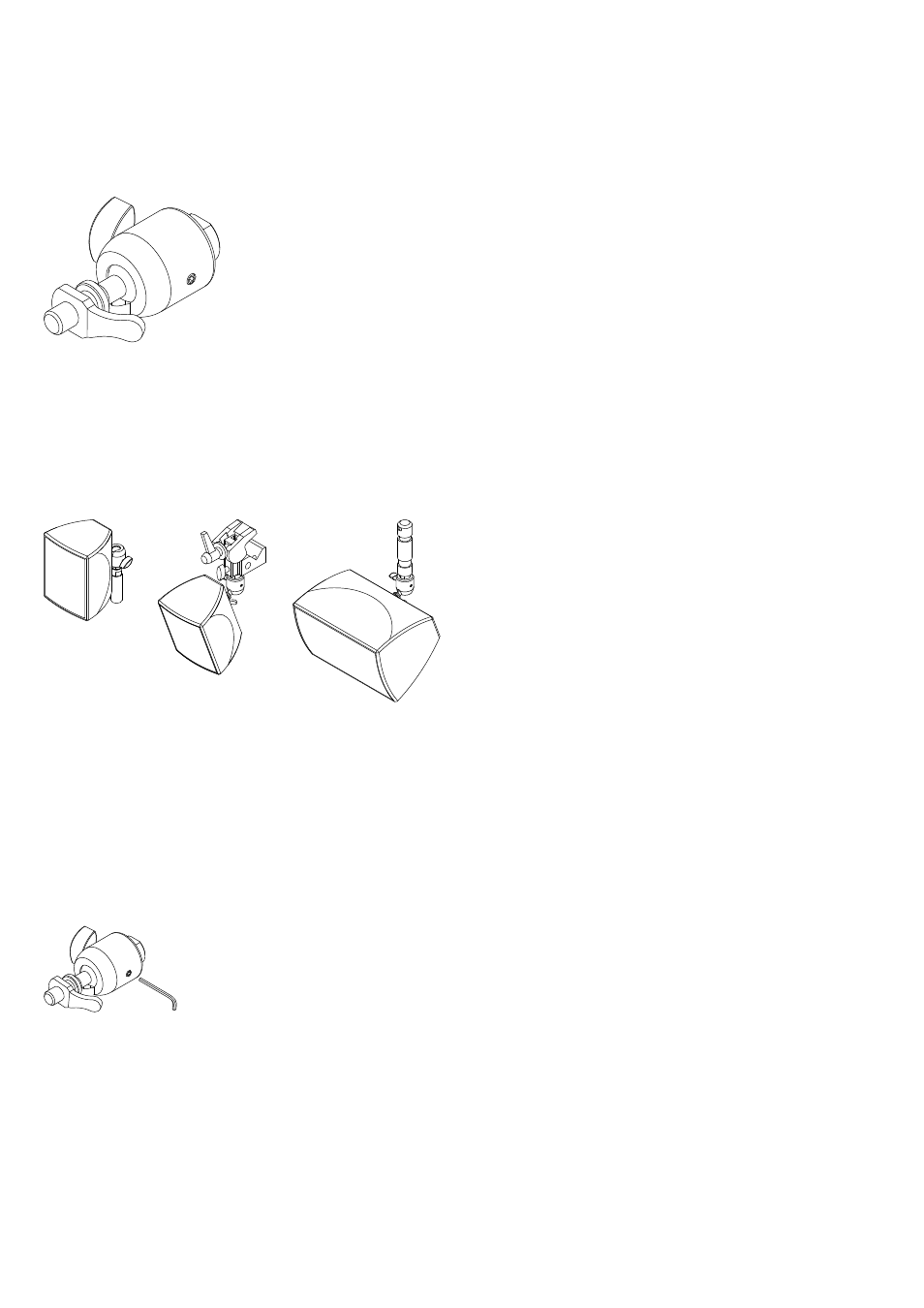

Abb. 1: Z5356 E4/E5 Kugelgelenkadapter
1. Z5356 Montageanleitung
d&b Z5356 E4/E5 Kugelgelenkadapter , Montageanleitung (1.2 DE) 4
